平面滑动钢制闸门HDZ安装布置图及尺寸参数

作者：铄洋重工浏览量：23 来源：本站时间：2024-04-14 17:03:24

信息摘要：

平面滑动钢制闸门HDZ安装布置图及尺寸参数如下，铄洋重工为您免费提供，选购本厂闸门启闭机，工厂免费为您提供实物产品详细安装步骤及教程，同时可选派安装技术人员入驻施工现场协助指导安装工作，确保闸门启闭机能够顺利安装。一、平面滑动钢制闸门HDZ安装布置图二、平面滑动钢制闸门HDZ安装尺寸参数型号规格外形尺寸（mm）

平面滑动钢制闸门HDZ安装布置图及尺寸参数如下，铄洋重工为您免费提供，选购本厂闸门启闭机，工厂免费为您提供实物产品详细安装步骤及教程，同时可选派安装技术人员入驻施工现场协助指导安装工作，确保闸门启闭机能够顺利安装。

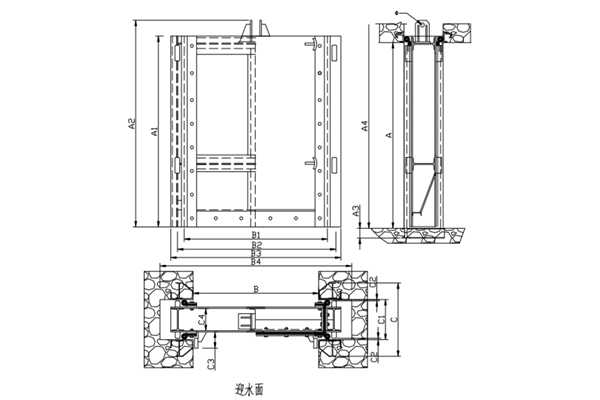

一、平面滑动钢制闸门HDZ安装布置图

平面滑动钢制闸门HDZ安装布置图及尺寸参数

二、平面滑动钢制闸门HDZ安装尺寸参数

型号规格	外形尺寸（mm）													基础布置（mm）
型号规格	A	A1	A2	A3	B	B1	B2	B3	C	C1	C2	C3	Φ	A4	B4	C
HDZ-1000×1000	1000	1100	1243	100	1000	1200	1250	1300	240	317	6	130	27	2400	1360	750
HDZ-2000x2000	2000	2100	2294	100	2000	2200	2250	2300	300	317	8	180	32	4400	2360	800
HDZ-3000×3000	3000	3100	3354	100	3000	3200	3320	3440	390	356	8	250	2×37	6400	3500	900
HDZ-4000x4000	4000	4100	4410	140	4000	4200	4340	4480	480	440	10	320	2×47	8400	4560	1050
HDZ-5000x5000	5000	5100	5490	140	5000	5200	5380	5560	560	520	10	400	2×52	10400	5640	1100
HDZ-6000x6000	6000	6100	6400	140	6000	6200	9380	6560	640	600	10	480	2×62	12400	6640	1200
HDZ-7000x7000	7000	7100	7400	140	7000	7200	7410	7620	760	720	10	600	2×72	14500	7720	1300
HDZ-8000×8000	8000	8100	8440	140	8000	8200	8410	8620	880	830	10	700	2×82	16500	8720	1450
HDZ-9000×9000	9000	9100	9490	140	9000	9200	9450	9450	980	930	10	800	2×92	18500	9800	1600
HDZ-10000×10000	10000	10100	10490	140	10000	10200	10450	10450	1080	1030	10	900	2×102	20500	10800	1700

说明：上表中分两部分说明，一部分位平面滑动钢制闸门的外形尺寸，另外一部分呢位基础布置尺寸参数，分别和安装布置图的上部分和下部分对应，外形尺寸中的参数C对应的是上图的中上半部分的C，基础尺寸参数的C对应的是布置图中下半部分的C。

本文标签：钢制闸门安装
