倾倒式闸门电液一体启闭机

技术规格

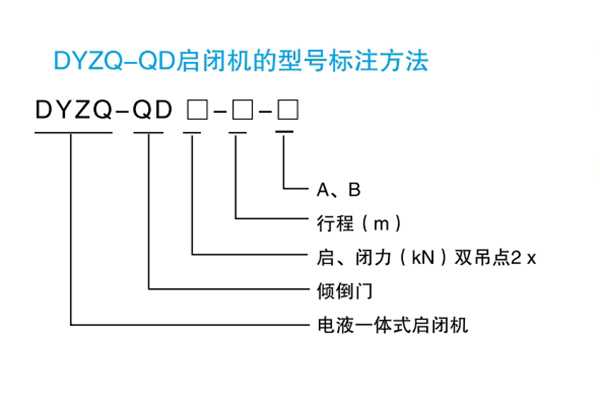

一、型号表示方法

倾倒式闸门电液一体启闭机型号表示方法

说明：A代表中铰固定，B代表尾铰固定

二、选型安装尺寸参数表

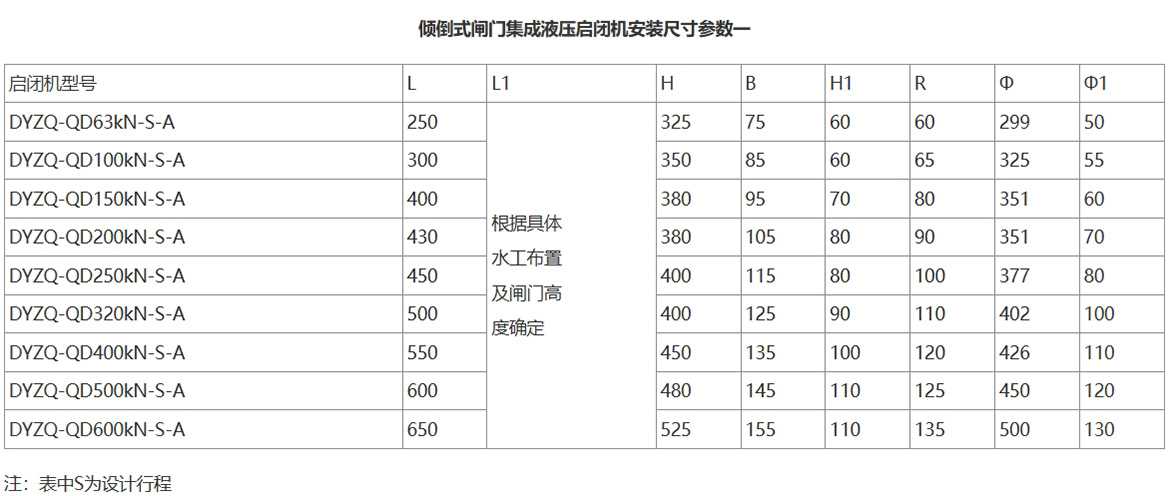

倾倒式闸门集成液压启闭机安装尺寸参数一

启闭机型号	L	L1	H	B	H1	R	Φ	Φ₁
DYZQ-QD63kN-S-A	250	根据具体水工布置及闸门高度确定	325	75	60	60	299	50
DYZQ-QD100kN-S-A	300		350	85	60	65	325	55
DYZQ-QD150kN-S-A	400		380	95	70	80	351	60
DYZQ-QD200kN-S-A	430		380	105	80	90	351	70
DYZQ-QD250kN-S-A	450		400	115	80	100	377	80
DYZQ-QD320kN-S-A	500		400	125	90	110	402	100
DYZQ-QD400kN-S-A	550		450	135	100	120	426	110
DYZQ-QD500kN-S-A	600		480	145	110	125	450	120
DYZQ-QD600kN-S-A	650		525	155	110	135	500	130
注：表中S为设计行程

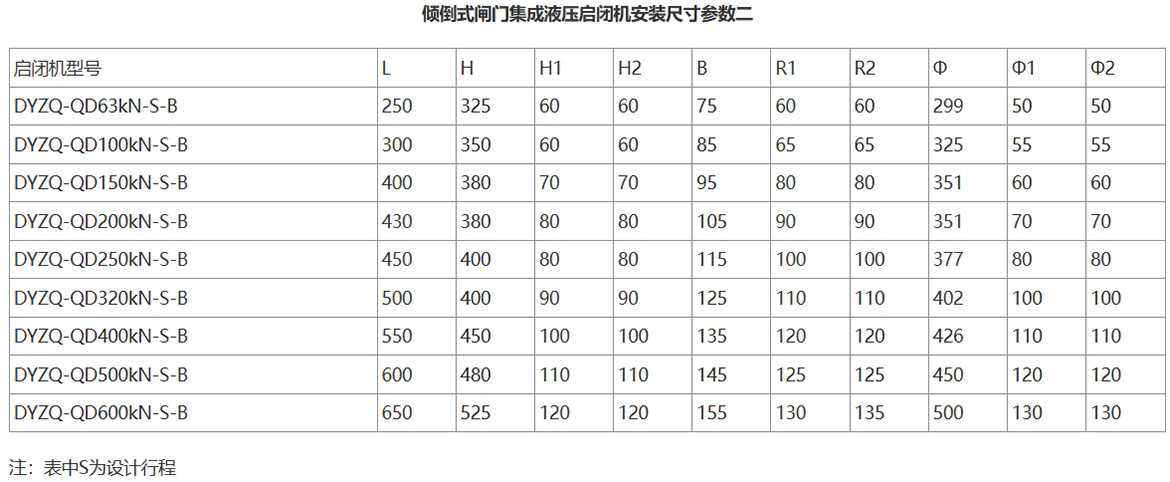

倾倒式闸门集成液压启闭机安装尺寸参数二

启闭机型号	L	H	H1	H2	B	R1	R2	Φ	Φ1	Φ2
DYZQ-QD63kN-S-B	250	325	60	60	75	60	60	299	50	50
DYZQ-QD100kN-S-B	300	350	60	60	85	65	65	325	55	55
DYZQ-QD150kN-S-B	400	380	70	70	95	80	80	351	60	60
DYZQ-QD200kN-S-B	430	380	80	80	105	90	90	351	70	70
DYZQ-QD250kN-S-B	450	400	80	80	115	100	100	377	80	80
DYZQ-QD320kN-S-B	500	400	90	90	125	110	110	402	100	100
DYZQ-QD400kN-S-B	550	450	100	100	135	120	120	426	110	110
DYZQ-QD500kN-S-B	600	480	110	110	145	125	125	450	120	120
DYZQ-QD600kN-S-B	650	525	120	120	155	130	135	500	130	130

注：表中S为设计行程。

产品介绍

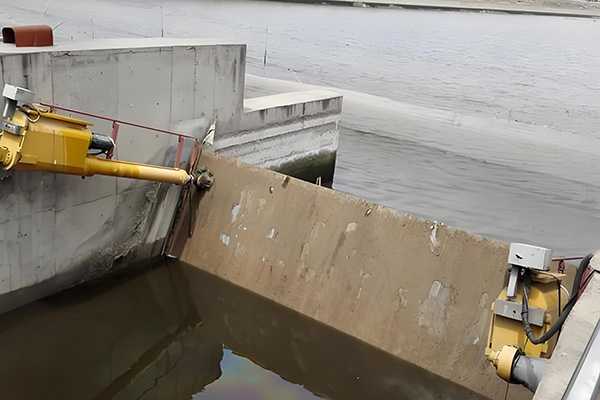

倾倒式闸门电液一体启闭机是指用于倾倒式闸门的电液一体启闭机，可用于上翻式倾倒闸门、下卧式倾倒闸门、卧倒式倾倒闸门，采用双吊点布置，固定方式分为中铰固定和尾铰固定两种方式，可动水启闭，此系列启闭机适用于启闭各种水利景观闸门。

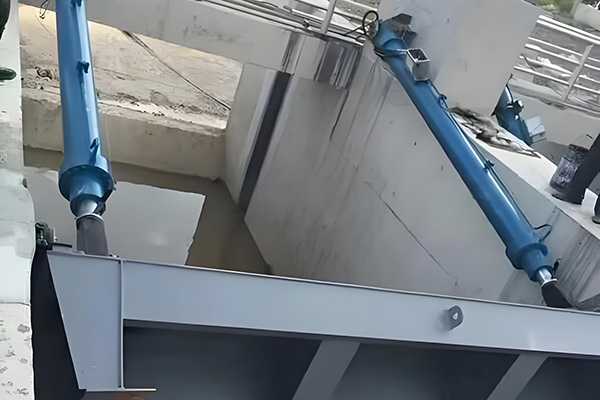

倾倒式闸门电液一体启闭机

一、结构及工作原理

此系列电液一体启闭机装置主要由液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等部件组成。其工作原理是，当接通控制电源后，电动机开始工作，驱动油泵从储油箱中吸取液压油，并通过滤油器过滤后，供给液压油缸。液压油缸的活塞杆在液压油的推动下，进行往复运动，从而带动倾倒式闸门进行启闭操作。在闭门过程中，集成阀组会自动产生背压，使得活塞杆的运动更加平稳，有效保证了闭门过程的平稳性。同时，整个启闭过程都可以通过控制电源进行远程控制，方便快捷。

二、性能优势特点

1. 结构简单：该启闭机采用电液***设计，结构紧凑，占地面积小，安装维护方便。

2. 启闭平稳：通过液压油缸的往复运动，带动倾倒式闸门进行启闭操作，运动平稳，无冲击，有效保护闸门和启闭机。

3.工作环境温度:-25℃~十45 ℃，超出时应与制造商协商；

倾倒式闸门电液一体启闭机性能优势特点

4. 可靠性高：启闭机采用优选材料和先进制造工艺，具有良好的耐磨、耐腐蚀、***性5. 操作方便：启闭机采用远程控制，可实现自动化控制，操作简单方便，节省人力物力。 5. 5.安全性好：启闭机具有过载保护和预警功能，当遇到异常情况时，能够及时停机并发出警示信号，确保设备安全运行。

6.工作环境相对湿度:不大于90%(40℃时)

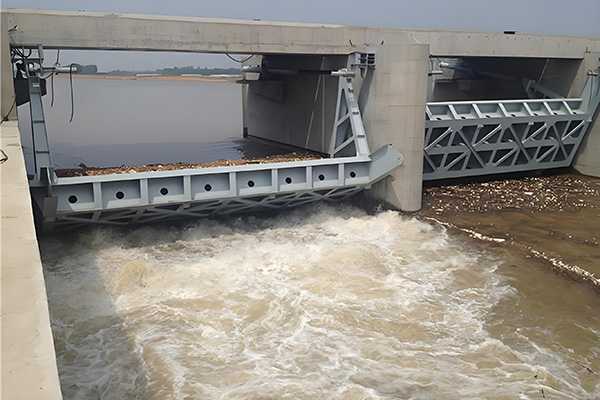

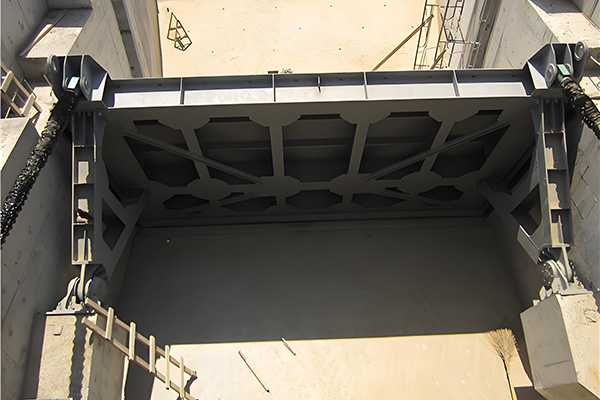

7. 适用范围广：倾倒式闸门电液一体启闭机适用于各种不同类型的倾倒式闸门，如翻板门、卧倒门、下卧门等，广泛应用于水利工程、市政建设等领域。

8.允许在海拔4000m以下工作，当海拔大于1000m时应对电动机容量进行校核。

9.常见型号从6.3t到60t。
