直升门电液一体启闭机

技术规格

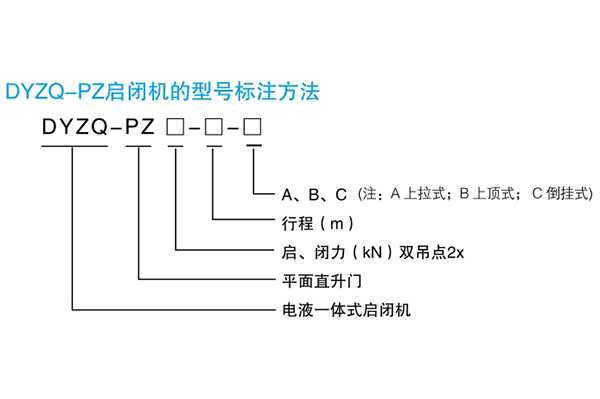

一、直升门电液一体启闭机型号标注方法

二、直升门电液一体启闭机选型参数表

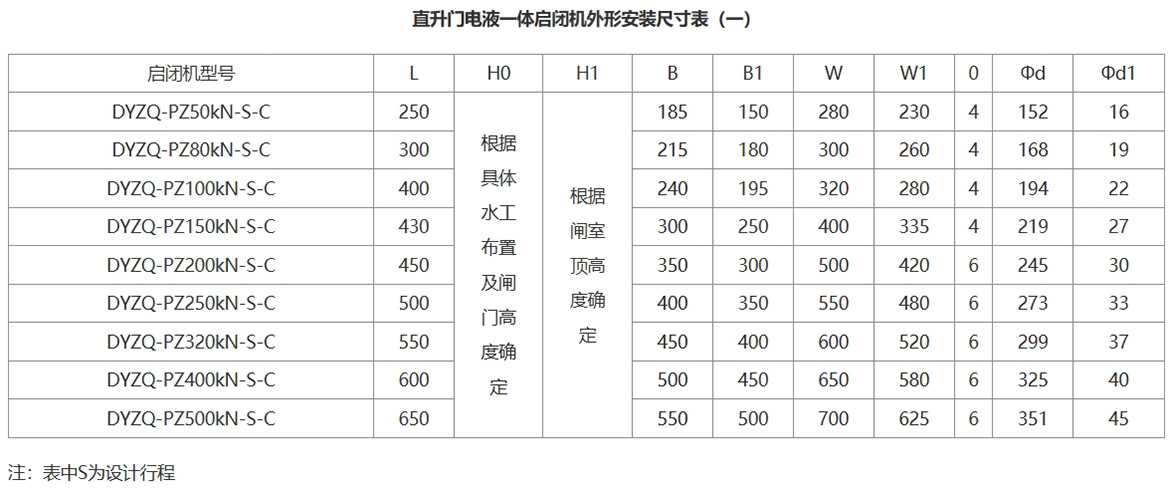

直升门电液一体启闭机外形安装尺寸表（一）(单位：mm)

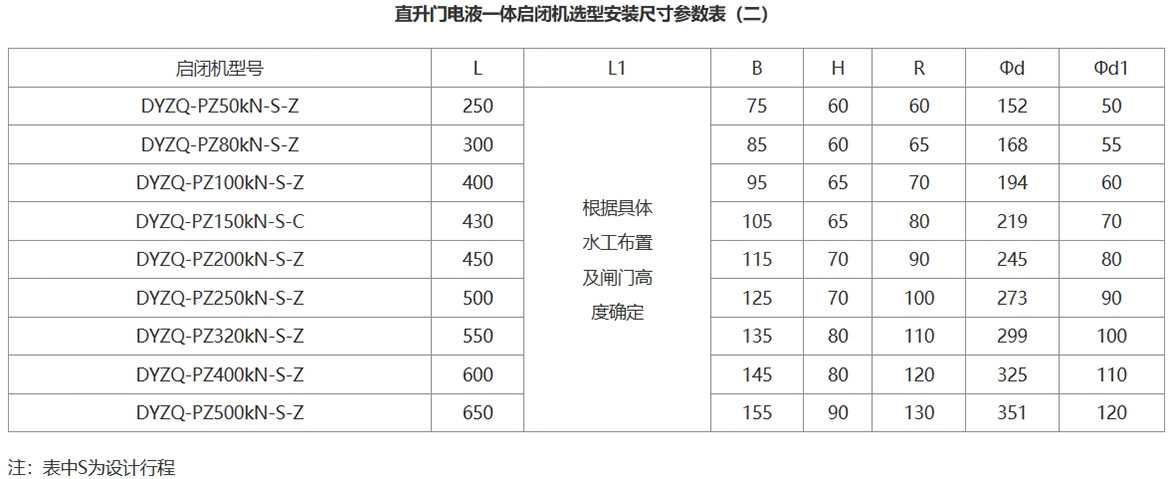

直升门电液一体启闭机选型安装尺寸参数表（二）单位（mm)

产品介绍

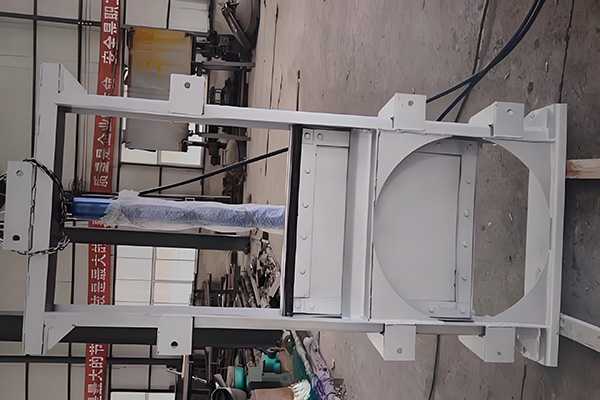

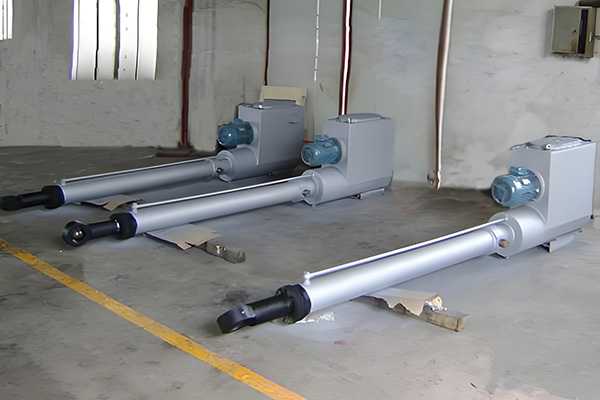

直升门电液一体启闭机以液压缸为主体由油泵、电动机、油箱、 滤油器、液乐控制阀组合的总成的一种新型集成式液压启闭机，只需接通电动机的电源，即可使活塞杆位移往复运动。由于机电液***集成式全封闭设计，结构更加紧凑，同时没有常规液压系统的管网，减少了泄漏和省去油路布置的麻烦，噪音小、寿命长，维护保养工作量小等优势特点。

一、直升门电液一体启闭机工作原理

直升门电液一体启闭机是一种集机、电、液一体的新型闸门启闭机装置。其工作原理主要基于液压油缸、油泵、电动机、储油箱、滤油器、集成阀组等部件的协同作用。 当启闭机接通控制电源后，电动机开始工作，驱动油泵产生高压油。高压油通过集成阀组进入液压油缸，推动活塞杆进行往复运动。这种往复运动通过机械传动机构转化为闸门的启闭动作，从而实现直升门的开启和关闭。 在这个过程中，滤油器起到了过滤杂质、保护系统的作用，储油箱则负责存储和补充液压油。整个系统通过电液控制实现自动化操作，具有操作简便、启闭灵活、安全可靠等优点。

二、直升门电液一体启闭机特点

1、结构紧凑、安装方便：启闭机采用电液***设计，结构紧凑，安装方便，可以大大缩短工期和减小安装空间。

2、操作简单、灵活可靠：启闭机采用电动机驱动油泵产生高压油，通过电液控制实现自动化操作，操作简单方便。同时，启闭机具有灵活可靠的传动机构和制动装置，可以确保闸门启闭的准确性和安全性。

3、维护简便、使用寿命长：启闭机的液压系统采用高品质的油泵、阀组和密封件，具有优良的抗磨、抗腐蚀性能，维护简便。同时，启闭机的机械部分采用**度材料和先进的加工工艺，具有较高的耐磨、耐冲击性能，可以延长使用寿命。

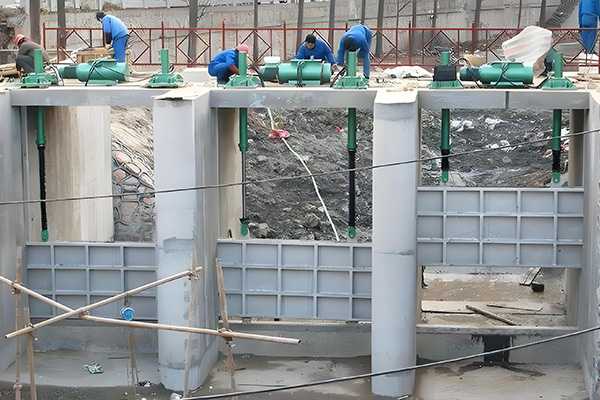

4、 适用范围广：启闭机适用于各种中小型水利、市政河道污水治理工程中的闸门启闭，可以满足不同规格、不同材质的闸门启闭需求。

5、节能环保：启闭机采用电液***设计，相比传统的气动或液动启闭机，具有更低的能耗和噪音，更加符合环保要求。

三、直升门电液一体启闭机调试方法

1、检查设备：首先检查启闭机的设备是否**，紧固件是否牢固，润滑部位是否加油，电器设备是否完好，电动机旋转方向是否正确等。

2、空载试车：在无载荷情况下进行电动机的试运转，检查各传动部位是否正常，有无卡阻现象。

3、闸门启闭调试：在闸门全关位置，启动电动机，使闸门先以较快速度向开启方向运行，当接近全开位置时，再使闸门以较慢速度运行，之后准确停在闸门全开位置。然后，再使闸门以较慢速度向关闭方向运行，当接近全关位置时，再以较快速度运行，使闸门准确停在全关位置。反复调试几次，确保闸门启闭灵活，无卡阻现象。

4、 载荷试车：在闸门部分开启状态下进行载荷试车，观察启闭机及闸门的运行情况，有无异常现象。如有异常，应及时停机检查并排除故障。

5、调试安全装置：检查启闭机的安全装置是否灵敏可靠，如过载保护装置、高度限位装置等。

6、整理记录：调试过程中应详细记录各项参数和运行情况，以便日后维护和检修。 需要注意的是，在调试过程中应严格按照操作规程进行，确保人身和设备安全。

四、直升门电液一体启闭机怎么接线

1. 断开电源线：在接线之前，断开启闭机的电源线，以确保安全。

2. 确定接线端子：根据启闭机的电气原理图或接线图，确定需要接线的端子，并标记清楚。

3. 连接电源线：将电源线连接到启闭机的电源端子上，注意电源线的颜色、规格和接线方式应符合要求。

4. 连接控制线：将控制线连接到启闭机的控制端子上，控制线包括开、关、停等信号线，应根据实际需要连接。

5. 检查接线：接线完成后，应仔细检查接线是否牢固、正确，有无短路、接反等情况。

6. 测试运行：在确保接线无误后，合上电源，进行启闭机的测试运行，观察启闭机是否正常运行，有无异常情况。

总结：

需要注意的是，直升门电液一体启闭机在工作过程中需要保持液压油的清洁和充足，以确保系统的正常运行。同时，定期对设备进行检查和维护也是*不可少的，这可以有效延长设备的使用寿命和提高工作效率。 以上信息仅供参考，如需了解更多关于直升门电液一体启闭机的工作原理和维护保养知识，欢迎关注或致电我们。
