技术规格

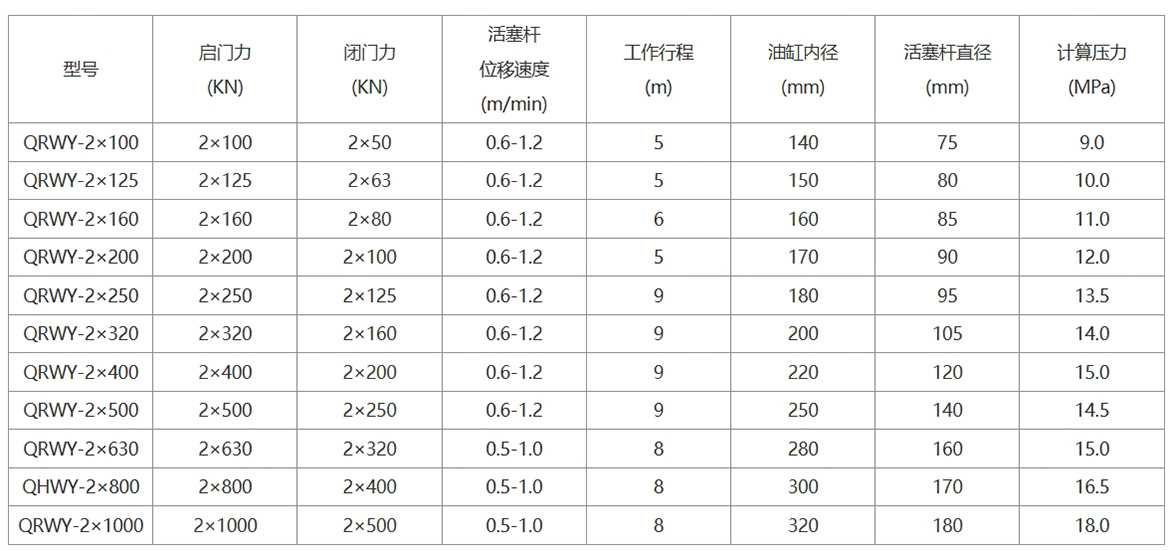

QRWY/QHWY系列液压启闭机技术参数
| 型号 | 启门力 (KN) | 闭门力 (KN) | 位移速度 (m/min) | 工作行程 (m) | 油缸内径 (mm) | 活塞杆直径 (mm) | 计算压力 (MPa) |
|---|---|---|---|---|---|---|---|
| QRWY-2×100 | 2×100 | 2×50 | 0.6-1.2 | 5 | 140 | 75 | 9.0 |
| QRWY-2×125 | 2×125 | 2×63 | 0.6-1.2 | 5 | 150 | 80 | 10.0 |
| QRWY-2×160 | 2×160 | 2×80 | 0.6-1.2 | 6 | 160 | 85 | 11.0 |
| QRWY-2×200 | 2×200 | 2×100 | 0.6-1.2 | 5 | 170 | 90 | 12.0 |
| QRWY-2×250 | 2×250 | 2×125 | 0.6-1.2 | 9 | 180 | 95 | 13.5 |
| QRWY-2×320 | 2×320 | 2×160 | 0.6-1.2 | 9 | 200 | 105 | 14.0 |
| QRWY-2×400 | 2×400 | 2×200 | 0.6-1.2 | 9 | 220 | 120 | 15.0 |
| QRWY-2×500 | 2×500 | 2×250 | 0.6-1.2 | 9 | 250 | 140 | 14.5 |
| QRWY-2×630 | 2×630 | 2×320 | 0.5-1.0 | 8 | 280 | 160 | 15.0 |
| QHWY-2×800 | 2×800 | 2×400 | 0.5-1.0 | 8 | 300 | 170 | 16.5 |
| QRWY-2×1000 | 2×1000 | 2×500 | 0.5-1.0 | 8 | 320 | 180 | 18.0 |
产品介绍

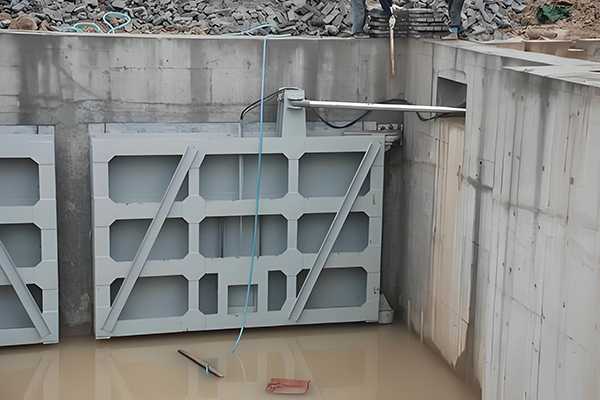

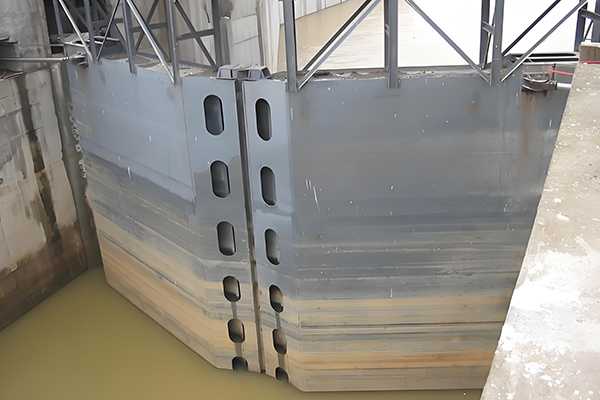

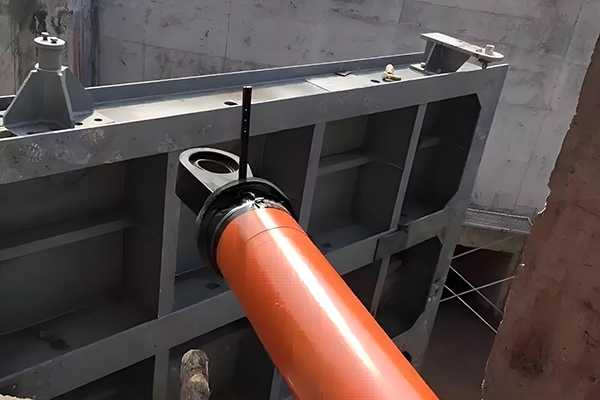

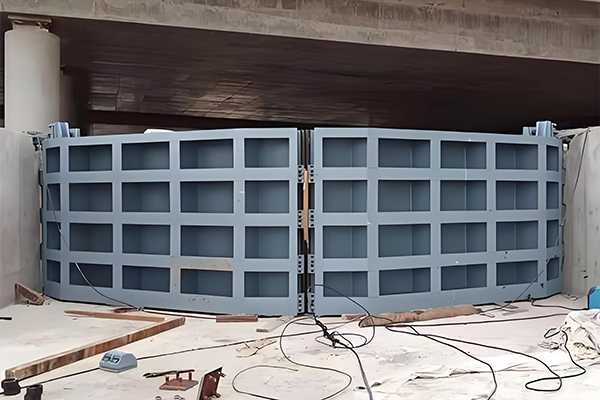

卧式一字闸泵站液压启闭机是指泵站液压启闭机的油缸采用卧式安装布置的形式，多适用于内河通人字门闸门和一字闸门的启闭。
一、卧式一字闸泵站液压启闭机分类
根据设计布置要求的支承型式分两端球面轴承支承和液压缸中间铰支承两种型式。

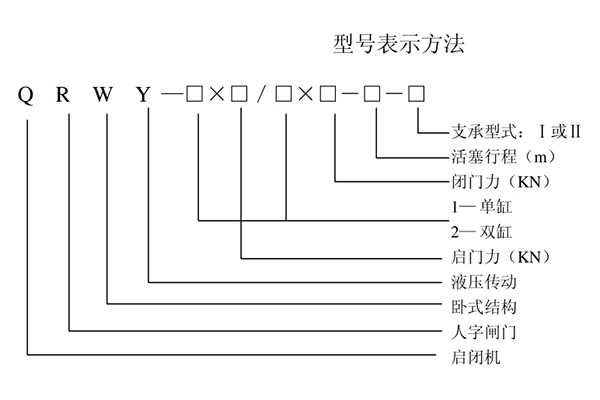

二、卧式一字闸门泵站液压启闭机型号表示
三、卧式一字闸泵站液压启闭机性能特点优势
1、工作环境温度为一25℃至+50℃；
2、多台液压启闭机共用一个泵站，更节能，安装方便，方便实现远程自动化调控；
3、按要求配备匀速和变速启闭的液压和电气控制系统，以优化启闭机参数，提高技术经济**；
4、无级变速，闸门运行更加平稳可靠。
四、卧式一字闸泵站液压启闭机工作原理
在液压系统的控制下，液压缸内的活塞体内壁做轴向往复运动，从而带动连接在活塞上的连杆和闸门做直线运动，以达到开启、关闭孔口的上的。
