弧门泵站液压启闭机

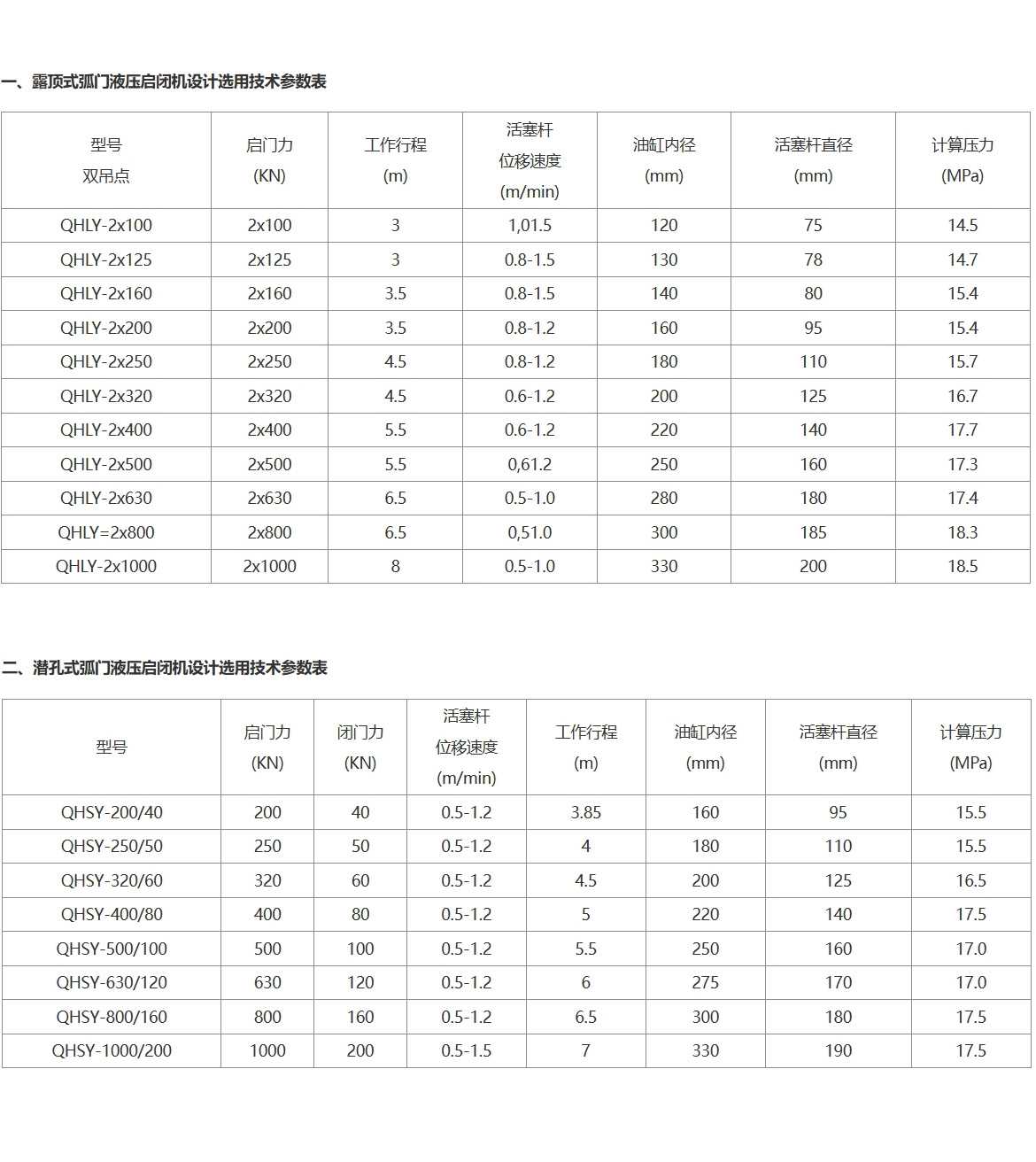

技术规格

型号	启门力 (KN)	工作行程 (m)	位移速度 (m/min)	油缸内径 (mm)	活塞杆直径 (mm)	计算压力 (MPa)
QHLY-2×100	2×100	3	1.0-1.5	120	75	14.5
QHLY-2×125	2×125	3	0.8-1.5	130	78	14.7
QHLY-2×160	2×160	3.5	0.8-1.5	140	80	15.4
QHLY-2×200	2×200	3.5	0.8-1.2	160	95	15.4
QHLY-2×250	2×250	4.5	0.8-1.2	180	110	15.7
QHLY-2×320	2×320	4.5	0.6-1.2	200	125	16.7
QHLY-2×400	2×400	5.5	0.6-1.2	220	140	17.7
QHLY-2×500	2×500	5.5	0.6-1.2	250	160	17.3
QHLY-2×630	2×630	6.5	0.5-1.0	280	180	17.4
QHLY-2×800	2×800	6.5	0.5-1.0	300	185	18.3
QHLY-2×1000	2×1000	8	0.5-1.0	330	200	18.5

型号	启门力 (KN)	闭门力 (KN)	位移速度 (m/min)	工作行程 (m)	油缸内径 (mm)	活塞杆直径 (mm)	计算压力 (MPa)
QHSY-200/40	200	40	0.5-1.2	3.85	160	95	15.5
QHSY-250/50	250	50	0.5-1.2	4	180	110	15.5
QHSY-320/60	320	60	0.5-1.2	4.5	200	125	16.5
QHSY-400/80	400	80	0.5-1.2	5	220	140	17.5
QHSY-500/100	500	100	0.5-1.2	5.5	250	160	17.0
QHSY-630/120	630	120	0.5-1.2	6	275	170	17.0
QHSY-800/160	800	160	0.5-1.2	6.5	300	180	17.5
QHSY-1000/200	1000	200	0.5-1.5	7	330	190	17.5

弧门泵站液压启闭机分为两种机型，一种是应用于露顶式泵站液压启闭机，另外一种是应用于潜孔式弧门泵站式液压启闭机，与弧形闸门的两种类形对应。具有安全性、可靠性高，同时因为泵站液压式启闭机以柔性油液为工作介质，能达到减轻闸门局部开启时高速水流对闸门产生的振动，起到了闸门的平稳运行的作用。

弧门泵站液压启闭机

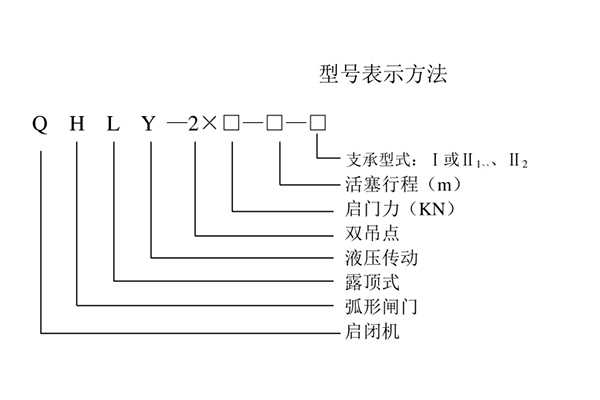

举例：启门力为2x1000kN，活塞行程为8.0m的露顶式弧形闸门液压启闭机标记为启闭机 QHLY-2x1000-8.0。潜孔式于露顶式弧门泵站液压启闭机的型号表示基本相同，仅仅是字母符号不同，潜孔式泵站液压启闭机的型号表示为QHSY。

1、体积小、结构紧凑、重量轻、启闭力却大；

2、工作环境温度为-25°C~50°C；

3、以柔性油液为工作介质，可减少闸门启闭过程中的震动，运行更加平稳可靠；

4、同步性好，方便实现远程调控和集控操作；

5、传动效率高、压力损失小

6、安装操作简单，维护方便；

7、水头差较大时可启闭闸门。

弧门泵站液压启闭机性能特点及工作原理

弧形闸门液压启闭机由液压泵、液压油箱、液压阀、液压缸、控制系统等组件构成，多采用倒挂式布置，当液压控制系统接收到闸门开启或关闭信号时，由液压泵站通过各类阀组向液压油缸提供动力油，通过液压油在油缸上下腔的施压与排放、活塞杆在油缸中的伸缩对闸门实施推力或拉力，从而达到启闭闸门的目的。

弧门泵站液压启闭机作用与应用

弧门泵站液压启闭机是指用来开启或关闭弧形闸门的启闭设备，可通过远程调控实现对泄洪、溢流弧形闸门的准确开启或关闭，同时在开启关闭闸门的时候可起到减少闸门震动的用作，因此被广泛的应用启闭各种露顶式或潜孔式弧形泄洪闸，溢流闸等水利工作闸门。比如于水利、水库、小型水电站的表(潜)孔弧形闸门。
