技术规格
以下仅为部分型号的规格型号参数，涵盖了平面快速闸门液压启闭机对应型号的持住力、启门力、行程、液压缸内径、启门速度、快速闭门时间等参数，更多详细参数欢迎到本站技术参数栏目参考。

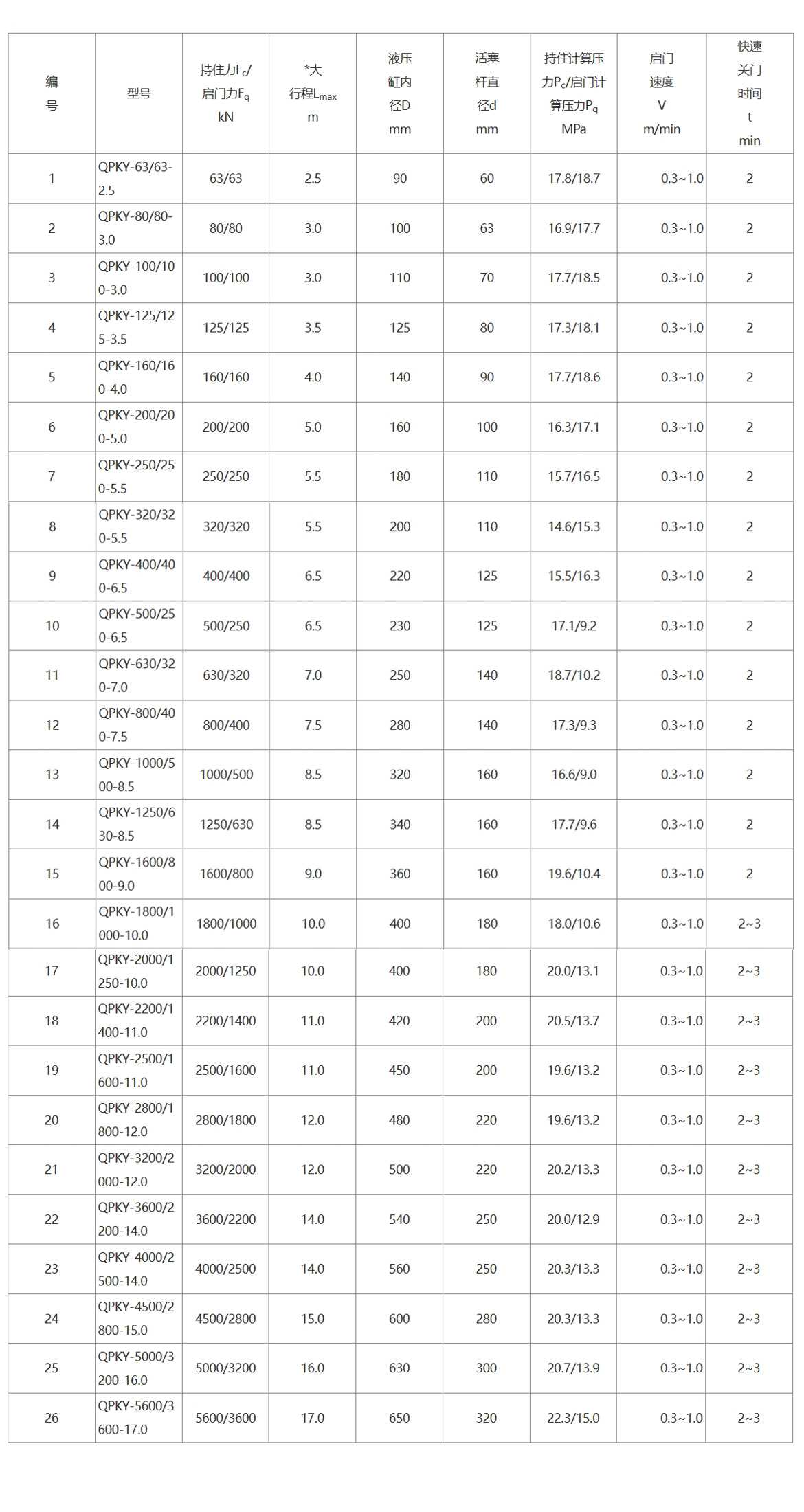

| 编号 | 型号 | 持住力Fc/启门力Fq kN | 额定行程Lmax m | 液压缸内径D mm | 活塞杆直径d mm | 持住计算压力Pc MPa | 启门计算压力Pq MPa | 启门速度V m/min | 快速闭门时间t min |
|---|---|---|---|---|---|---|---|---|---|
| 1 | QPKY-63/63-2.5 | 63/63 | 2.5 | 90 | 60 | 17.8 | 18.7 | 0.3~1.0 | 2 |
| 2 | QPKY-80/80-3.0 | 80/80 | 3.0 | 100 | 63 | 16.9 | 17.7 | 0.3~1.0 | 2 |
| 3 | QPKY-100/100-3.0 | 100/100 | 3.0 | 110 | 70 | 17.7 | 18.5 | 0.3~1.0 | 2 |
| 4 | QPKY-125/125-3.5 | 125/125 | 3.5 | 125 | 80 | 17.3 | 18.1 | 0.3~1.0 | 2 |
| 5 | QPKY-160/160-4.0 | 160/160 | 4.0 | 140 | 90 | 17.7 | 18.6 | 0.3~1.0 | 2 |
| 6 | QPKY-200/200-5.0 | 200/200 | 5.0 | 160 | 100 | 16.3 | 17.1 | 0.3~1.0 | 2 |
| 7 | QPKY-250/250-5.5 | 250/250 | 5.5 | 180 | 110 | 15.7 | 16.5 | 0.3~1.0 | 2 |
| 8 | QPKY-320/320-5.5 | 320/320 | 5.5 | 200 | 110 | 14.6 | 15.3 | 0.3~1.0 | 2 |
| 9 | QPKY-400/400-6.5 | 400/400 | 6.5 | 220 | 125 | 15.5 | 16.3 | 0.3~1.0 | 2 |
| 10 | QPKY-500/250-6.5 | 500/250 | 6.5 | 230 | 125 | 17.1 | 9.2 | 0.3~1.0 | 2 |
| 11 | QPKY-630/320-7.0 | 630/320 | 7.0 | 250 | 140 | 18.7 | 10.2 | 0.3~1.0 | 2 |
| 12 | QPKY-800/400-7.5 | 800/400 | 7.5 | 280 | 140 | 17.3 | 9.3 | 0.3~1.0 | 2 |
| 13 | QPKY-1000/500-8.5 | 1000/500 | 8.5 | 320 | 160 | 16.6 | 9.0 | 0.3~1.0 | 2 |
| 14 | QPKY-1250/630-8.5 | 1250/630 | 8.5 | 340 | 160 | 17.7 | 9.6 | 0.3~1.0 | 2 |
| 15 | QPKY-1600/800-9.0 | 1600/800 | 9.0 | 360 | 160 | 19.6 | 10.4 | 0.3~1.0 | 2 |
| 16 | QPKY-1800/1000-10.0 | 1800/1000 | 10.0 | 400 | 180 | 18.0 | 10.6 | 0.3~1.0 | 2~3 |
| 17 | QPKY-2000/1250-10.0 | 2000/1250 | 10.0 | 400 | 180 | 20.0 | 13.1 | 0.3~1.0 | 2~3 |
| 18 | QPKY-2200/1400-11.0 | 2200/1400 | 11.0 | 420 | 200 | 20.5 | 13.7 | 0.3~1.0 | 2~3 |
| 19 | QPKY-2500/1600-11.0 | 2500/1600 | 11.0 | 450 | 200 | 19.6 | 13.2 | 0.3~1.0 | 2~3 |
| 20 | QPKY-2800/1800-12.0 | 2800/1800 | 12.0 | 480 | 220 | 19.6 | 13.2 | 0.3~1.0 | 2~3 |
| 21 | QPKY-3200/2000-12.0 | 3200/2000 | 12.0 | 500 | 220 | 20.2 | 13.3 | 0.3~1.0 | 2~3 |
| 22 | QPKY-3600/2200-14.0 | 3600/2200 | 14.0 | 540 | 250 | 20.0 | 12.9 | 0.3~1.0 | 2~3 |
| 23 | QPKY-4000/2500-14.0 | 4000/2500 | 14.0 | 560 | 250 | 20.3 | 13.3 | 0.3~1.0 | 2~3 |
| 24 | QPKY-4500/2800-15.0 | 4500/2800 | 15.0 | 600 | 280 | 20.3 | 13.3 | 0.3~1.0 | 2~3 |
| 25 | QPKY-5000/3200-16.0 | 5000/3200 | 16.0 | 630 | 300 | 20.7 | 13.9 | 0.3~1.0 | 2~3 |
| 26 | QPKY-5600/3600-17.0 | 5600/3600 | 17.0 | 650 | 320 | 22.3 | 15.0 | 0.3~1.0 | 2~3 |

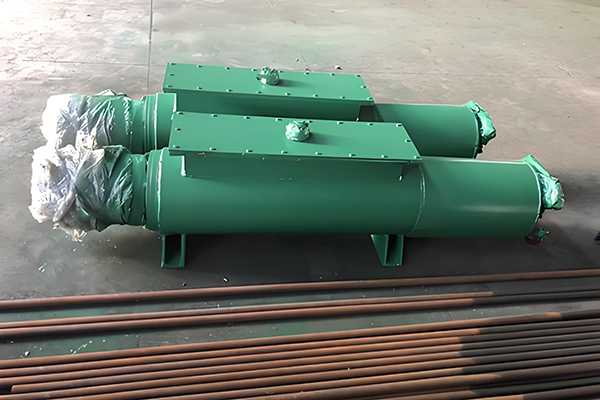

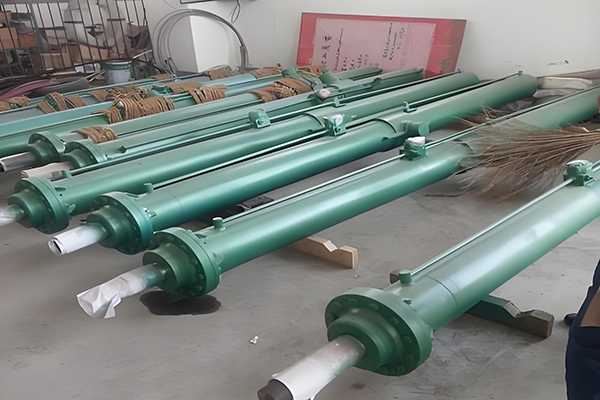

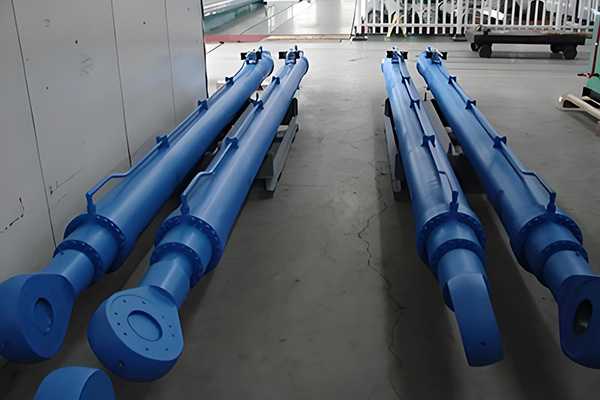

产品介绍
平面快速闸门液压后闭机是一种适用于水利水电工程水轮发电机机组进口、调压井下游快速事故闸门的启闭，也可用于一般平面事故闸门后闭。这种液压缸按闸门利用水柱压力或部分加重可关闭孔口而无需投运油泵电机组的条件进行设计。
一、快速液压启闭机分类：
本系列液压缸结构按支承型式分为I型和n型两种。n型液压缸上端可设置辅助补油箱，用户可根据总体布置的要求。
二、平面快速闸门液压启闭机性能特点优势
1、承载能力强、传动效率高、自动化控制水平高等优点。
2、工作环境温度：-25℃~十45℃。超出时应与制造商协商。
3、工作环境相对湿度：不大于90%(40℃时)。
4、允许在海拔4000m以下工作，当海拔大于1000m时应对电动机容量进行校核。
5、启闭机油缸的布置，应尽量避免长期浸泡在水中和受到水流冲击(外伸的活塞杆不受限制)，油缸应设置活(柱)繁杆刮污圈。
6、在水下工作或腐蚀性环境、重污染水质条件下工作的油缸，应与制造商协商特制。7、雷击多发地区，室外布置的启闭机的测控系统宜具备防雷能力，周边环境应构建有效的防雷设设施。
7、依靠闸门自重来闭门，闭门速度快，闭门到位时候系统设计有缓冲。
三、平面快速闸门液压启闭机型号表示

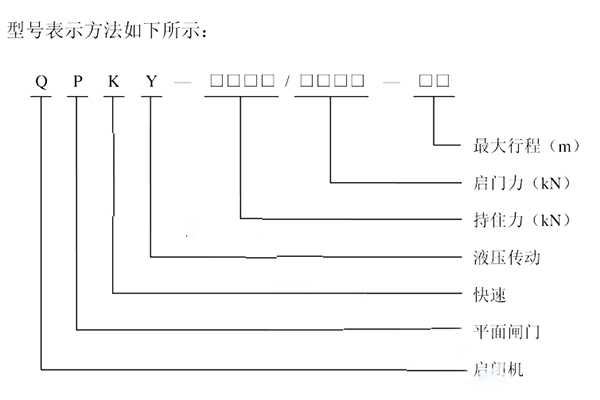

持住力为8000kN，启门力为5000kN，行程为18.0m，液压启闭机表示为：OPKY-8000/5000-18.0。
四、平面快速闸门液压启闭机工作原理
1、快速液压启闭机包含一个液压系统，该系统由液压泵、液压储油箱、液压阀和液压缸组成。液压泵负责从液压储油箱中抽取液压油，并通过液压阀将其传送到液压缸中。
2、液压缸是快速液压启闭机的关键组件。液压缸内部有一个活塞，液压油的流入和流出会使活塞在缸筒内做往复运动。
3、当液压泵开始工作时，液压油被抽取到液压缸中。当液压油流入液压缸时，压力会使活塞向外推动，从而带动连接在活塞上的连杆和闸门做直线运动，实现孔口的开启。当需要关闭孔口时，液压泵会反转，将液压油从液压缸中抽回液压储油箱，活塞会受到外部力的作用而被推动回原位，从而关闭孔口。
4、快速液压启闭机还包括一个控制系统，该系统可以手动或自动地控制液压系统的工作。通过不同的控制方式，可以实现启闭机构的准确动作控制，以适应不同的工作需求。

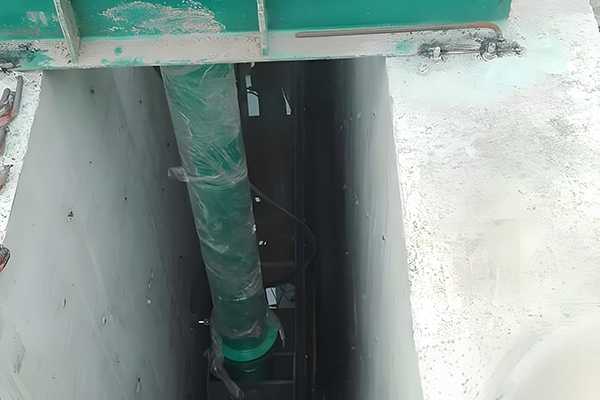

五、快速平面闸门液压启闭机应用
广泛应用于操作进水口快速闸门，在保证水电站安全运行方面发挥着重要作用，也被广泛应用于调压井下游快速事故闸门的启闭，也可用于一般平面事故闸门后闭。
