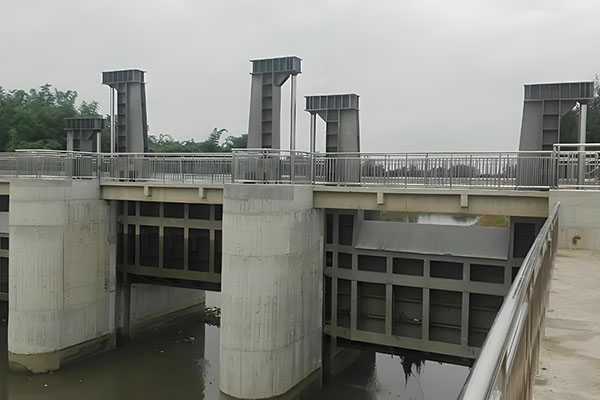

液压直升闸门

技术规格

液压直升闸门安装结构图及安装尺寸参数表（一）

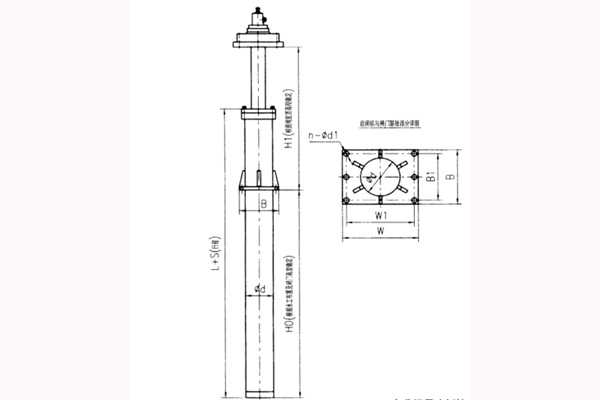

液压直升闸门启闭机安装布置结构图

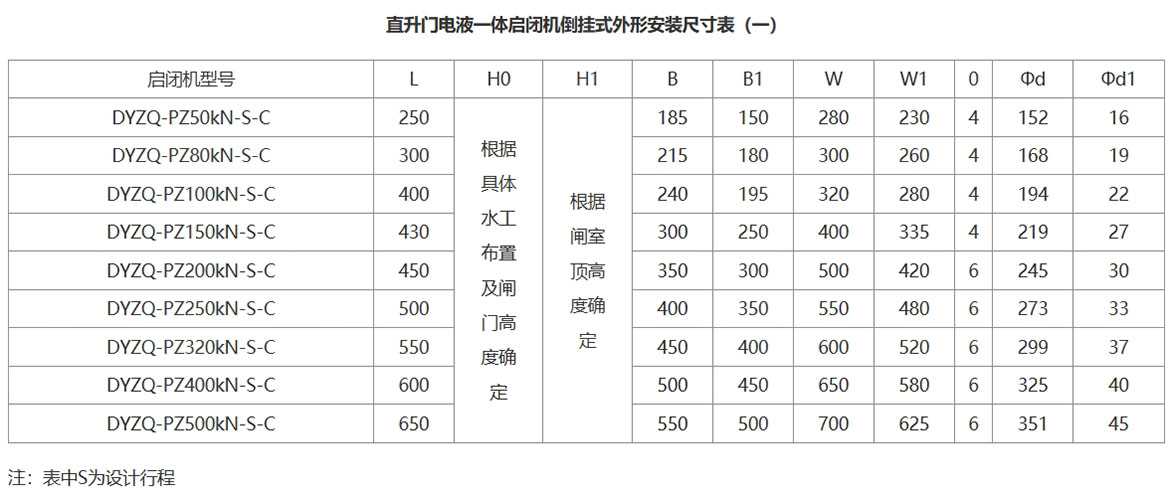

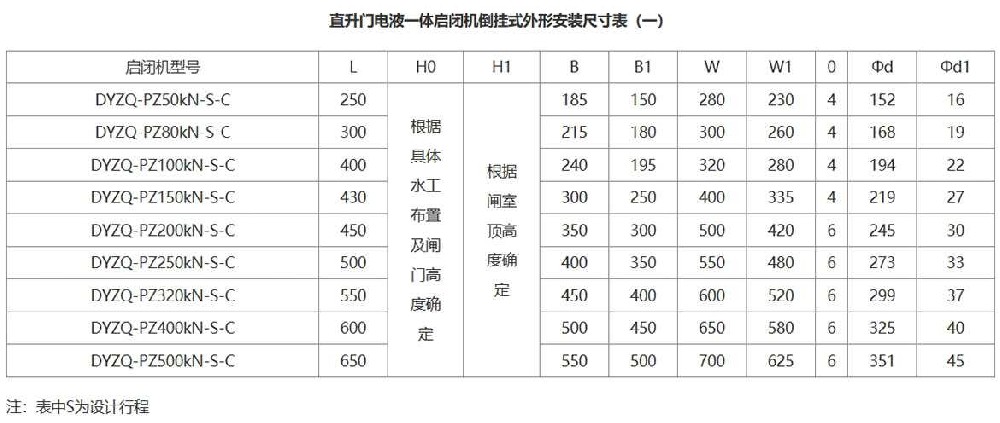

**直升门电液一体启闭机倒挂式外形安装尺寸表（一）**
启闭机型号	L	H0	H1	B	B1	W	W1	0	Φd	Φd1
DYZQ-PZ50kN-S-C	250	根据具体水工布置及闸门高度确定	根据闸室顶高度确定	185	150	280	230	4	152	16
DYZQ-PZ80kN-S-C	300			215	180	300	260	4	168	19
DYZQ-PZ100kN-S-C	400			240	195	320	280	4	194	22
DYZQ-PZ150kN-S-C	430			300	250	400	335	4	219	27
DYZQ-PZ200kN-S-C	450			350	300	500	420	6	245	30
DYZQ-PZ250kN-S-C	500			400	350	550	480	6	273	33
DYZQ-PZ320kN-S-C	550			450	400	600	520	6	299	37
DYZQ-PZ400kN-S-C	600			500	450	650	580	6	325	40
DYZQ-PZ500kN-S-C	650			550	500	700	625	6	351	45

注: 表中S为设计行程

液压直升闸门安装布置结构图及尺寸参数表（二）

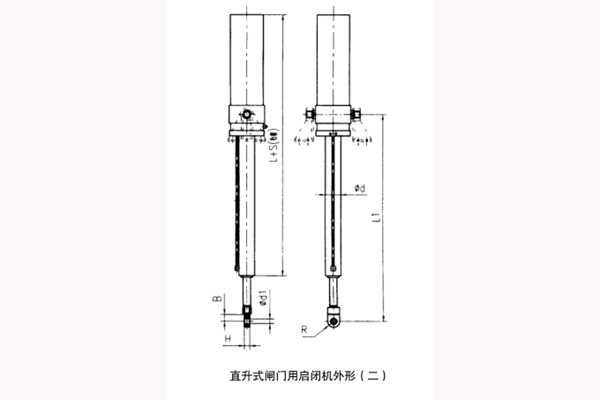

液压直升闸门安装布置结构图二

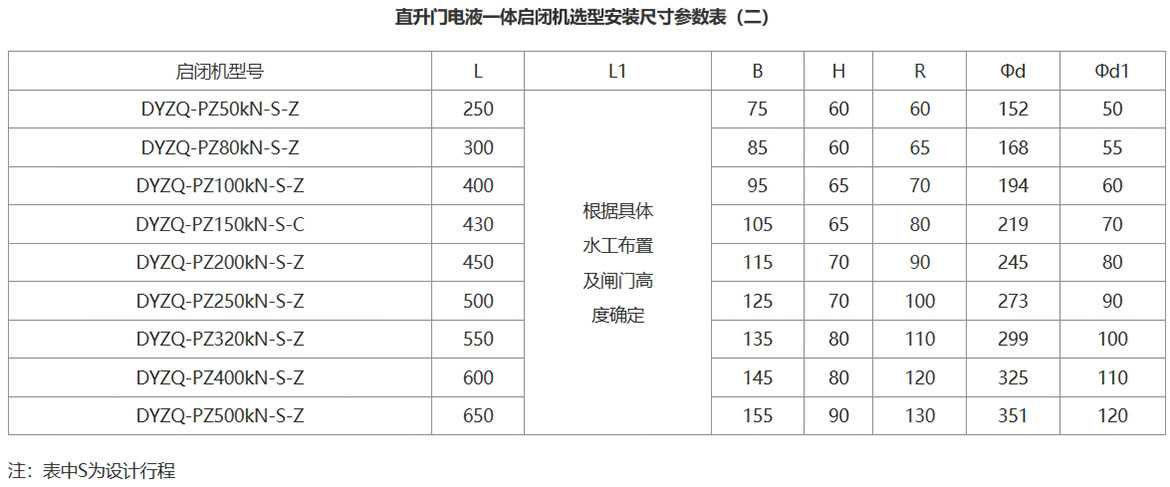

直升门电液一体启闭机选型安装尺寸参数表（二）
启闭机型号	L	L1	B	H	R	Φd	Φd1
DYZQ-PZ50kN-S-Z	250	根据具体水工布置及闸门高度确定	75	60	60	152	50
DYZQ-PZ80kN-S-Z	300		85	60	65	168	55
DYZQ-PZ100kN-S-Z	400		95	65	70	194	60
DYZQ-PZ150kN-S-C	430		105	65	80	219	70
DYZQ-PZ200kN-S-Z	450		115	70	90	245	80
DYZQ-PZ250kN-S-Z	500		125	70	100	273	90
DYZQ-PZ320kN-S-Z	550		135	80	110	299	100
DYZQ-PZ400kN-S-Z	600		145	80	120	325	110
DYZQ-PZ500kN-S-Z	650		155	90	130	351	120

注: 表中S为设计行程

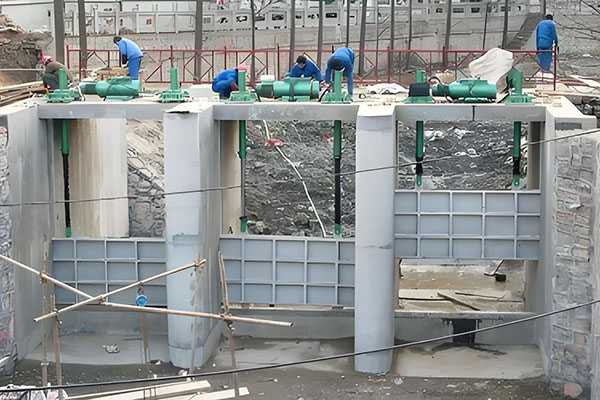

液压直升闸门采用液压启闭启闭，具有结构简单、安装方便，现场接通电源即可启闭，同时适合双面止水，有水位差时即可启闭。适用各种深度宽度的中小型水利水电工程和市政工程。

液压直升闸门

一、液压直升闸门结构

液压直升闸门的结构为平面结构，材质常见的有两种，即钢制和铸铁，基本都是由闸框、闸板、导轨、密封机构、楔块压紧装置、吊耳等组件构成。

二、液压直升闸门分类

1、从材质上来说可分为钢制、不锈钢、铸铁等；

2、从吊点上来说可分为单吊点和双吊点两种，宽度在3米以下的为单吊点，宽度在3米以上的采用双吊点。

液压直升闸门分类及性能特点

三、液压直升闸门性能特点

1、采用液压启闭机启闭，方便实现远程调控；

2、节省安装空间，闸室空间不够，可采用倒挂式布置；

3、没有过多附属设备，管理方便，景观效果好；

4、应用范围广，即可做工作闸，也可以做检修闸、事故闸。

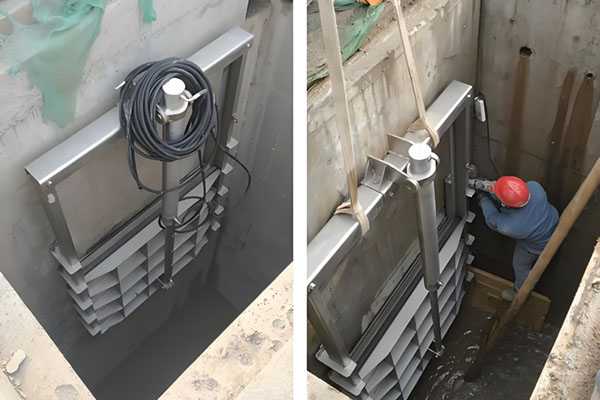

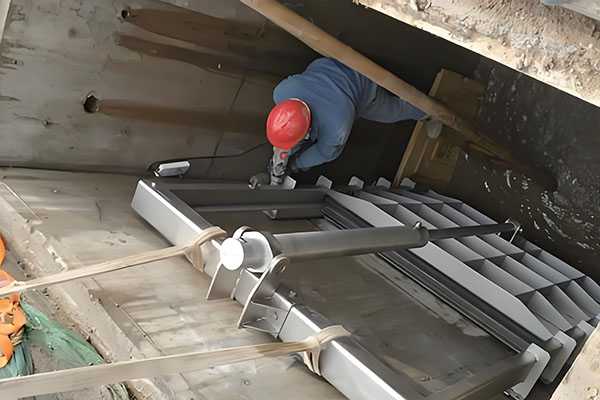

液压直升闸门安装要点

四、液压直升闸门安装要点

首先，得准确测量门洞的尺寸，确保闸门与门洞严丝合缝。选对合适的安装工具和材料也是关键，比如螺丝刀、螺栓、螺母这些小玩意儿，一个都不能少。

别忘了，还得确认一下墙面或地面能否撑住闸门的重量。如果是大型闸门，可能还得加固一下支撑结构，确保稳如泰山。

安装时，吊装闸门可得小心翼翼，避免它倾斜或者撞到什么。还有，闸门和门槽之间的间隙也得刚刚好，不然卡住了可就麻烦了。

别忘了检查闸门启闭是否顺畅，听听有没有奇怪的声音。一切搞定后，定期维护和保养也是*不可少的，这样才能确保闸门长久稳定运行。

五、液压直升闸门用途

适用各种深度宽度的中小型水利水电工程和市政工程，比如农田灌溉、水库进水闸、排水闸、水产养殖、水电站、市政给排水等水利工程。
