技术规格
下卧式闸门基础技术性能
1、材质：碳钢钢结构
2、支铰形式：铰链
3、配型启闭机：集成式电液启闭
4、启闭方式：可动水启闭
5、吊点数：双吊点
6、密封：橡胶软密封
常见规格及技术型嫩参数说明：
下表为我司成熟下卧式闸门产品系列的部分型号参考。所有产品均支持非标定制，可根据您的具体孔口尺寸、水头、工况及特殊需求进行一对一设计。
| 参数类别 | 型号/项目 | 技术规格与性能描述 | 说明与定制提示 |
|---|---|---|---|
| 门体基本参数 | 常规尺寸范围 | 宽度：2.0m ~ 15.0m 高度：1.0m ~ 5.0m | 此为常见经济尺寸。更大尺寸（如宽度>20m）可采用多门扇组合或特殊结构设计。 |
| 设计水头 | 单向/双向：*大可达6-8m | 水头决定门体结构厚度与启闭力，需根据水文资料来计算。 | |
| 门叶材质与结构 | 主材：Q235B/Q355B碳钢 结构：板梁焊接结构，内部设加强肋 | 可提供不锈钢装饰面板或重防腐涂层体系（如喷涂锌加封闭），适用于海水或腐蚀性环境。 | |
| 驱动与性能 | 启闭机配置 | 类型：双吊点电液一体式启闭机 启闭力：100kN ~ 2000kN（依计算选定） 速度：无级调速，全行程时间通常为1-5分钟 | 双吊点确保同步，液压驱动提供过载保护。可集成位移传感器，实现开度显示与远程控制。 |
| 核心性能 | 挡水方向：可设计为单向或双向挡水 运行条件：动水启闭，允许局部开启 特殊功能：具备排漂、排沙能力 | 这些是下卧式闸门的标志性优势，在方案阶段需明确需求。 | |
| 密封与防腐 | 止水装置 | 类型：预压缩式橡胶软密封（常规为P型或Ω型） 材质：可根据水质选用天然橡胶、氯丁橡胶或三元乙丙橡胶 | 止水寿命是关键，我司采用耐磨配方，正常使用寿命可达10年以上。 |
| 表面处理 | 标准工艺：Sa2.5级喷砂除锈 + 环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆 | 面漆颜色可按景观要求定制。也可提供热喷锌等更高等级防腐方案。 |
产品介绍
下卧式闸门属于倾倒式闸门的一种，采用双吊点电液一体启闭机驱动启闭，可动水启闭，多用于河道、渠道、排灌渠、市政水利、景观水利等水利工程中，美观大方，还节省安装空间。

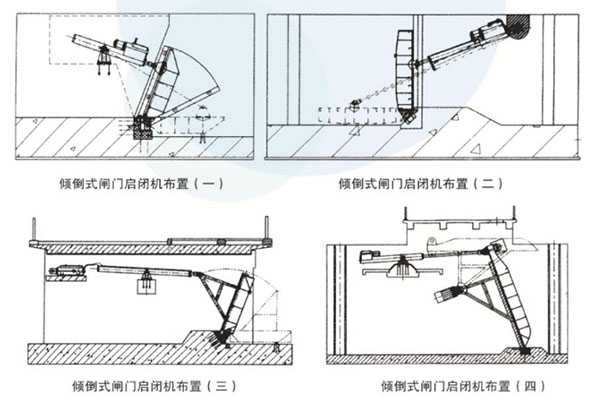

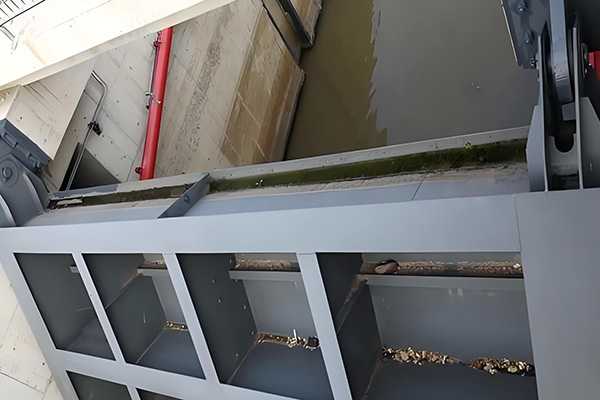

一、下卧式闸门结构组件及结构图
下卧式闸门的结构组件一般包括有门页、支铰装置、止水装置、底槛、侧轨、预埋件等组成。其中预埋件包括有插筋、支铰座埋件、油缸支铰埋架等组成。
二、下卧式闸门优势特点
1、即可单向挡水，也可双向挡水；
2、可动水启闭，是横拉闸门不可相比的；
3、方便实现远程控制，操作方便；
4、采用橡胶软密封止水，止水效果好；
5、无级调速，闸门可停留在任意位置，方便调节上游水位和水流量大小；
6、有排漂、排沙功能，不易阻塞。

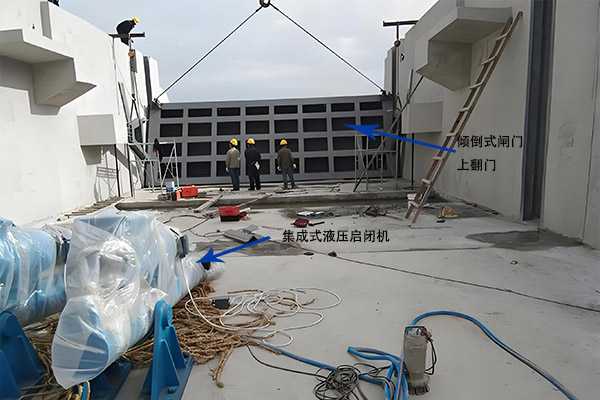

三、下卧式闸门安装流程及要点
下卧式闸门的安装精度直接决定其止水效果与使用寿命。我司拥有专业的安装团队，严格遵循**标准（GB/T 14173-2008），确保交付即用。核心安装流程与质量控制要点如下：
安装工艺流程：施工准备一吊装、调整、检查验收一下卧式闸门铰链安装，并调整四个铰链的位置，加固，检查验收一卧倒式闸门门体、止水装置、剪力板、螺栓等附件调整、加固、检查验收一卧倒式闸门支撑拆除、表面防腐处理一卧倒式闸门调试、试验一业主单位、监理工程师、施工单位联合检查验收等。
安装要点：
预埋阶段：这是整个工程的基础。着重控制底槛、侧轨及支铰座的埋设精度。我们采用全站仪与激光水准仪进行准确放样与复核，确保所有预埋件**线偏差≤2mm，高程偏差≤3mm。混凝土浇筑采用高标号二次灌浆料，确保牢固无空鼓。
主体吊装与铰链调校：门页与支铰装置吊装后，核心是调整四个铰链的同心度。通过专业仪器测量，确保同轴度误差小于0.5mm，并立即进行加固焊接（焊缝等级不低于二级）。此步骤是保障闸门转动顺滑无卡阻的关键。
附件安装与密封调试：安装剪力板、螺栓及核心的橡胶止水装置。止水带安装须平整、无拉伸褶皱，接头采用现场热压硫化工艺，确保无缝一体。门体闭合后，使用塞尺检查止水压缩量，确保均匀达标。
系统联调与试运行：连接液压与电控系统。进行无水状态下的全行程启闭试验至少3次，检查运行平稳性、同步性及任意位置悬停功能。*后进行动水启闭试验，验证在设计水头下的挡水、止水性能及排沙效果。**试验数据将提交业主备案。

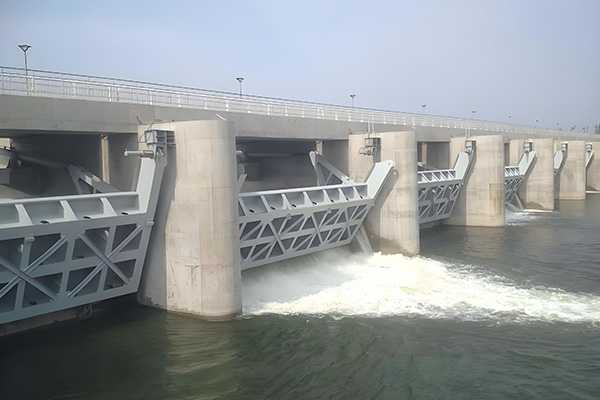

四、应用案例
| 案例类别 | 项目名称 | 闸门规格（宽×高） | 解决的核心问题与实现价值 |
|---|---|---|---|
| 城市生态补水与防洪 | 某湿地生态补水工程 | 6.0m × 4.5m | 需求：既需定期引水补水，又需保持景区的自然景观。 方案：采用隐藏式下卧门，闸门卧倒时完全隐藏于水下，不破坏景观视线。 价值：实现了生态流量准确调控与景观零干扰的协调统一。 |
| 区域排涝与挡潮 | 某闸枢纽改造工程 | 9.82m × 4.40m （2扇） | 需求：原有闸门老旧，需提升排涝效率和启闭可靠性。 方案：更换为液压下卧式钢闸门，配备200kN/台液压启闭机。 价值：显著提升防洪排涝响应速度，双向挡水功能有效抵御风暴潮，保障城市安全。 |
| 市政景观河道水位控制 | 某泵闸工程 | 定制规格 | 需求：在繁华市区内建设泵闸，空间受限且景观要求特别高。 方案：采用下卧式闸门，省去上部启闭机工作桥。 价值：大大节约了地面空间，闸门与周边滨水景观无缝融合，成为城市水环境治理的典范。 |
| 灌区渠首水量调控 | 北方某大型灌区现代化改造项目 | 8.0m × 2.0m | 需求：渠道泥沙含量大，传统闸门易淤堵，启闭困难。 方案：采用具有强排沙功能的下卧式闸门。 价值：利用门底水流特性自动排沙，基本免除了清淤维护，保障了灌溉用水效率。 |
