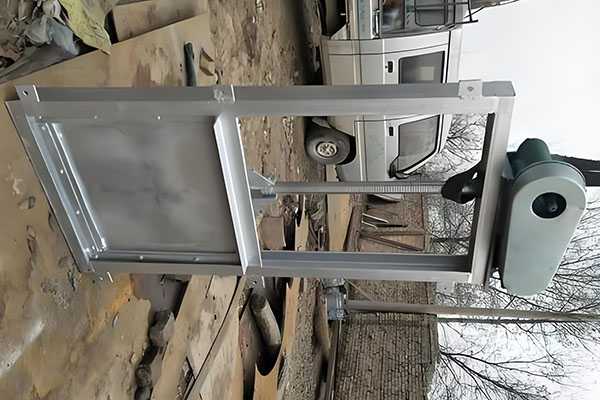

不锈钢渠道闸门

技术规格

一、技术性能及组件材质标准要求

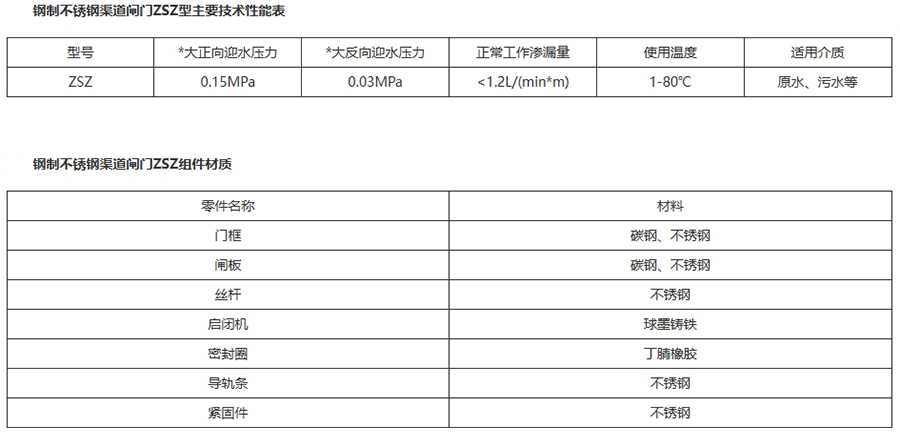

1、不锈钢闸门ZSZ渠道闸门技术性能参数

2、不锈钢渠道闸门结构组件及对应的材质

二、常见规格型号外形及安装尺寸参数

钢制不锈钢渠道闸门ZSZ型常见型号外形尺寸参数（下表中的尺寸单位为mm）包含悬挂式（双点划线为自撑式安装）和平底式（双点划线为自撑式安装）两种。

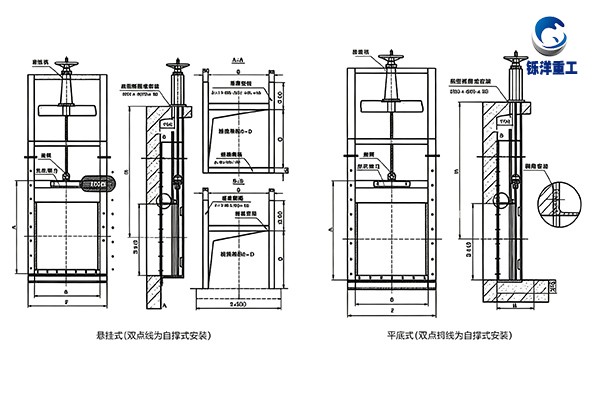

1、不锈钢渠道闸门ZSZ型结构图（左侧悬挂式，右边为平底式），均为自撑式安装

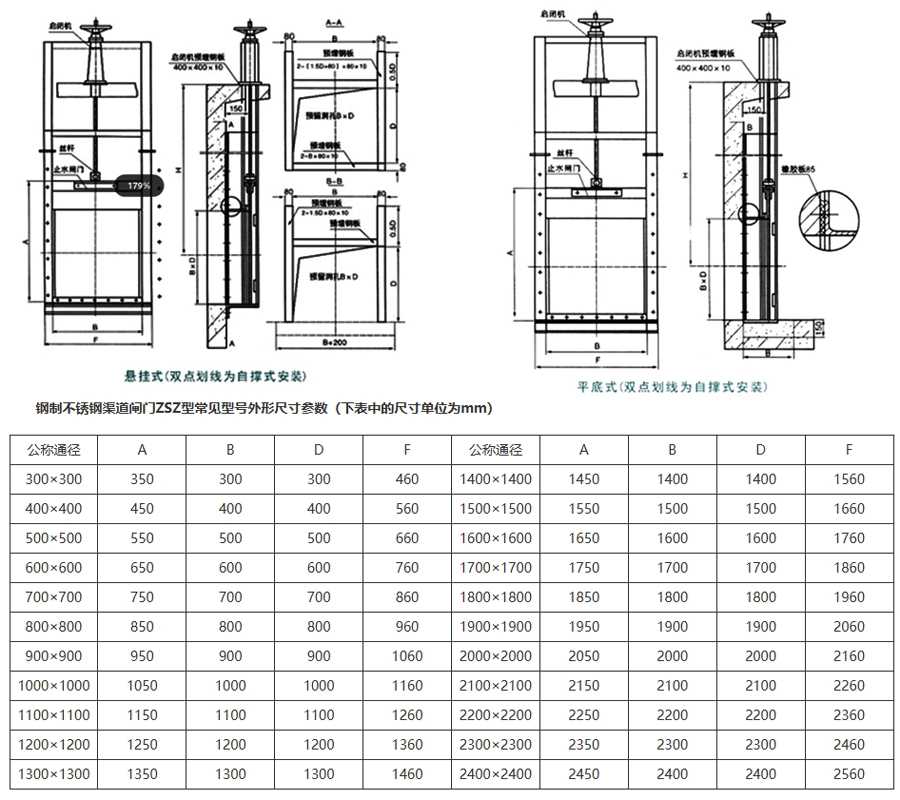

2、不锈钢渠道闸门ZSZ外形安装尺寸参数表

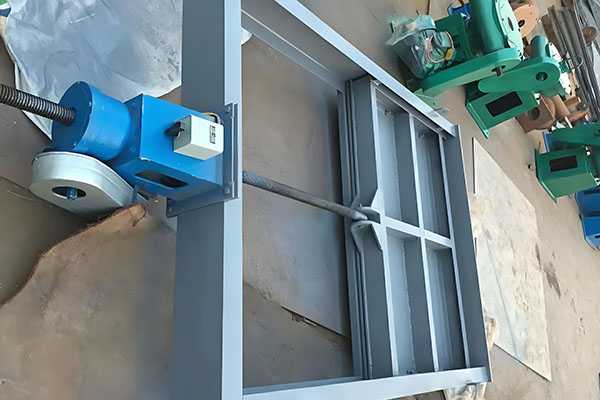

产品介绍

不锈钢渠道闸门，是指主体材质采用不锈钢材质的，被广泛应用于化工、电力、自来水、排灌渠、塘堰、排涝、河流、冶金、石油等行业中的开放式取水口、水池、渠道上的，经过手动、电动、液动或气动等方式驱动，用来切断或接通水流、调节水量和水位的水利闸门。多采用橡胶软密封，具有耐腐蚀、不易生锈、安装简便等优势特点。

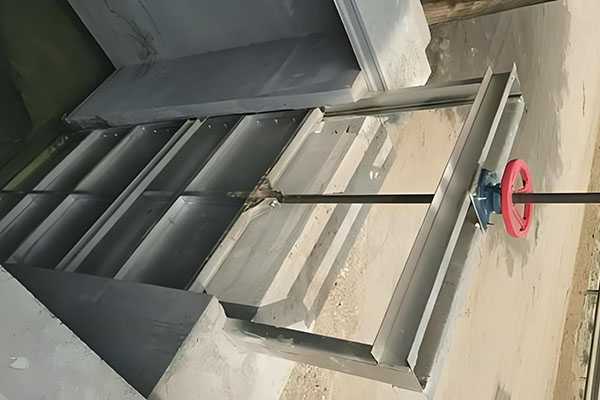

一、不锈钢渠道闸门结构组件

1、门板：在闸门孔口作垂直运动，用于调节水量和水位的部件

2、门框：固定、支承门板的部件。

3、导轨：在门板的两侧，对其滑动起导向作用的部件。

4、吊杆：通过驱动装置带动门板启闭运动的零件。

5、密封：橡胶软密封

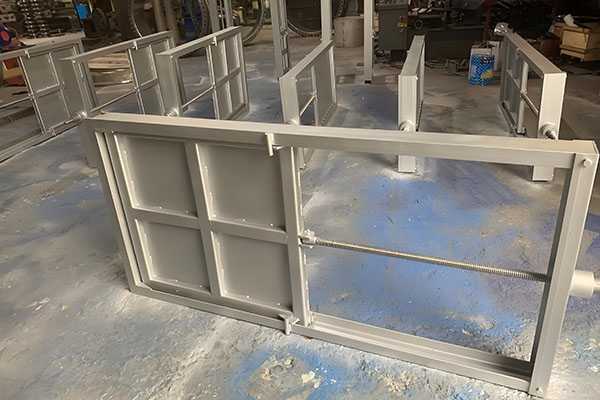

二、不锈钢渠道闸门优势特点

1、主体材质为不锈钢（也可以是碳钢），表面喷涂环氧树脂涂料，耐腐蚀性能优良，大部分腐蚀性化学品及污水、海水；

2、橡胶对金属的软密封结构，密封胶圈空心结构设计，密封性优良；

3、操作灵活轻便：重量轻仅为铸铁闸门的三分之一左右，启闭灵活轻便，而且门板与导轨间的磨擦阻力小 ；

4、安装方便：采用渠道安装，通常整体安装就位即可，闸框经二次混凝土浇注固定，方便可靠；

5、密封面磨损小，使用寿命长：闸板与轨导间仅有小段密封时接触；

6、结构强度高：不锈钢材质焊接加工工艺加工而成，结构强度高，韧性好；

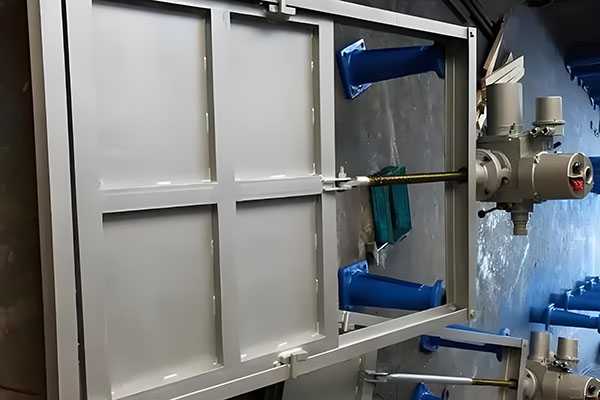

7、配型启闭机类型多样：可按不同工作需求搭载不同类型的启闭机，比如可选用手动、气动、电动、电液动、液动启闭机等；

三、不锈钢渠道闸门工作原理

不锈钢渠道闸门的工作原理非常简单，与平面闸门的相同，以启闭机为动力源，可手动，亦可电动驱动启闭机，来带动螺杆旋转，螺杆的另外一端连接闸板，这样就可以带动闸板在闸框和预设的轨道上启闭，从而实现调节流量的目的。

四、不锈钢渠道闸门的应用

不锈钢渠道闸门被广泛的应用于化工、电力、自来水、排灌渠、塘堰、排涝、河流、冶金、石油等行业中的开放式取水口、水池或渠道上。
