平面钢制闸门PGM

技术规格

平面钢制闸门PGM的外尺寸、安装尺寸、适用水头、重量、基础布置尺寸参数如下表。参数名称所在列为外形尺寸，单位为明确标注的为毫米（mm），即，除适用水头的单位为米、重量单位为千克外，其他数值的单位均为毫米。

产品介绍

平面钢闸门PGM是一种以碳钢为原料，采用焊接工艺加工而成的水工闸门，多用于排灌渠道、污水处理、水库、水电站、环保、河流、水产养殖等水利工程。它是水工结构的重要组成部分，用于打开或关闭排水孔，起到控制水位、调节流量、改变流量的作用，具有抗压能力好、抗冲击性能优异等优点。

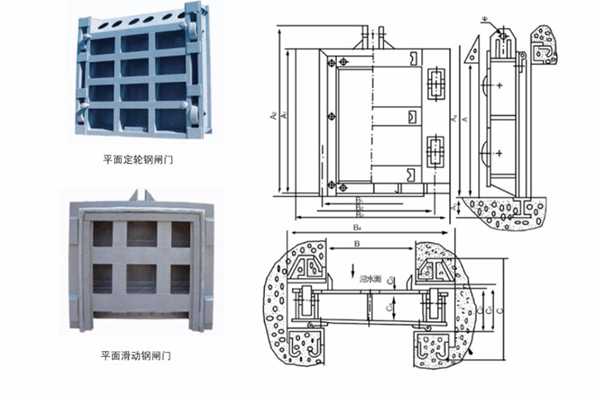

一、平面钢闸门PGM结构组件及结构图

平面钢制闸门PGM的结构组件有门叶（面板、横梁、横向和纵向连接系统、行走支撑(滚轮或滑块)和止水组成）、埋固构件（:行走支承的轨道、与止水橡皮相接触的型钢、为保护门槽和孔口边棱处的混凝土免遭破坏所设置的加固角钢）、启闭机械设备（对于小型闸门,常用螺杆式启闭机,对于大、中型闸门常采用卷扬式启闭机或油压式启闭机）

二、平面钢制闸门PGM优点

1、简单而可靠：平面钢制闸门，结构简洁但功能强大，止水效果严密。无论哪种排水工程，它都能轻松应对，调节水位和流量，让你高枕无忧！

2、坚固与耐用：强度爆表，承压能力MAX，密封性更是无懈可击。耐磨耐蚀，经得起时间的考验，让你的工程更加安全可靠！

3、灵活定制：碳钢还是不锈钢？由你选！我们还可以喷涂防腐金属，让使用寿命更长久。

4、维护轻松：即使磨损了也不怕，密封面调整轻松搞定，让你省心省力。

5、防腐升级：采用冷弯薄壁钢构件，防腐钢板制造，让钢板远离锈蚀，使用更长久。

6、专业品质：从钢板到橡胶止水，再到热喷锌防腐，每一步都精心打造，确保闸门坚固、耐用、性能稳定。

7、安装无忧：调整、使用、维护？别担心，一切都那么简单方便！

三、平面钢制闸门安装，讲究的就是一个精细和专业！

1、螺栓松动是大忌！得挨个检查，松动了就得赶紧拧紧，马虎不得！

2、接着，主立架、副架、横架、闸板这些连接部位，得对齐，错位了可不行！得松开螺栓，调整到位，确保它们都在同一水平面上。

3、安装时，可得注意整体性，别瞎拆卸，特别是门框，弄变形了可就麻烦了！

4、然后，就是调整、固定、找平，这些步骤都不能少！二期浇筑前，得把闸门整体吊装到位，螺栓得拧紧，位置得找准，拉线固定、找平，调整好螺栓与钢筋的焊接部位，再用塞尺检测，确保止水带面的缝隙小于0.3毫米，才能放心进行二期浇筑。

5、出厂前，为了让闸板与门框更紧密，减少间隙，2米以上的闸门都设有夹铁和斜铁。间隙调好后，闸门就能顺利启闭了。

6、浇筑时，得特别注意，别把砂浆流到闸门、门框、斜铁、挡板之间的缝隙里，不然凝固了就影响启闭了。

四、公司厂家实力

我公司生产的平面钢制闸门 PGM 系列，严格按照**水利行业标准设计、制造与检验，产品结构合理、运行可靠、止水密封性能优良。闸门门叶及门槽均采用优选碳钢加工成型，关键部位采用不锈钢材质，确保长期使用下的耐腐蚀性与稳定性。

公司拥有完善的生产加工设备和检测手段，从下料、焊接、机加工到表面处理，每道工序均实行严格的质量控制。大型数控切割设备、自动埋弧焊机、大型铣边机、钻床等加工装备**，具备承接大、中型平面钢制闸门的制造能力。门叶结构采用整体焊接后退火处理，更好的消除焊接应力，确保闸门不变形、不渗漏。

针对 PGM 系列平面钢制闸门，我公司可根据用户提供的设计参数、安装条件及使用工况，进行非标定制设计，包括不同水头压力下的门叶强度计算、止水形式选择、启闭机配套选型等。产品广泛应用于水库、水电站、泵站、河道、污水处理厂等水利工程，经多年实际运行验证，操作灵活、启闭平稳、维护方便，受到业主单位的一致认可。

公司位于河北省新河县，交通便利，拥有专业的售前技术咨询、售中进度跟踪及售后安装指导服务团队，确保产品从设计到交付的全流程服务保障。同时，PGM 系列闸门常年备有部分常用规格现货，可满足客户快速交货需求。来图来样，支持定制加工，欢迎广大客户莅临考察指导。
