平面闸门泵站液压启闭机

技术规格

一、平面闸门单作用柱塞式液压启闭机选型技术参数表

说明：表中的S表示设计行程

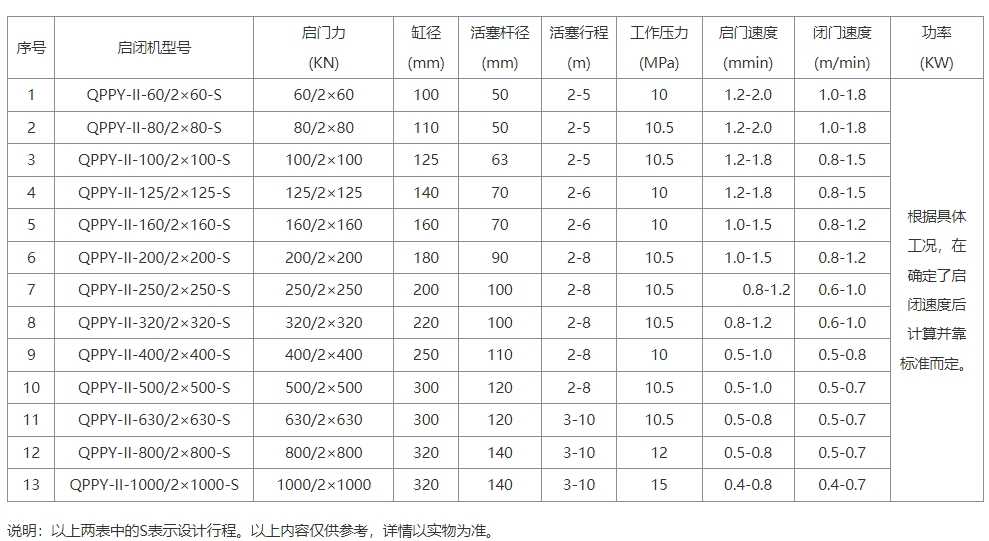

二、平面闸门活塞式泵站液压启闭机型号技术性能参数表

说明：表中的S表示设计行程

产品介绍

平面闸门泵站液压启闭机有两种类型，分别是平面闸门柱塞式泵站液压启闭机、平面闸门活塞式泵站液压启闭机。此系列液压启闭机的特点是多台液压启闭机共用一个液压泵站，性价比高，安装操作简单，维护方便，用来启闭各种水利工程中的平面闸门。

一、平面闸门泵站液压启闭机结构组件

平面闸门泵站液压启闭机一般由液压泵站、液压阀组、液压缸、油箱及附件、电气柜及操作台等五部分组成。

1、液压泵站：是平面闸门泵站液压启闭机的动力装置，将机械能转化为液压能，平面闸门用泵站液压启闭机的泵站一般采用容积式泵，比如叶片泵和柱塞泵。

2、液压阀组：包括有节流阀、换向阀、溢流阀等阀组，其作用是对液压油的流量、方向、压力等方面各自起控制调节作用，以实现对液压系统的各种性能要求。

3、油箱及附件：包括油箱、油管、管接头、压力表、滤油器等，油箱的用途是储油和散热,并能沉淀油中杂质，分离油中的空气和水分等。油管、管接头把动力装置、调节控制装置、液压缸连接起来，组成一个完整的液压回路，液压油中杂质会使运动零件磨损，增加泄露和减少元件的寿命，甚至堵塞阀组等，影响液压系统的使用，设置滤油器对液压油进行过滤是十分*要的。

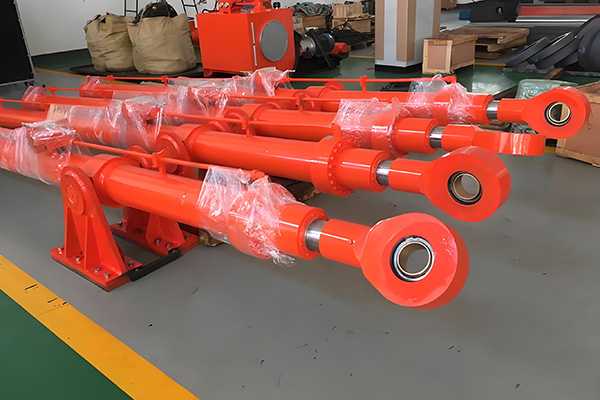

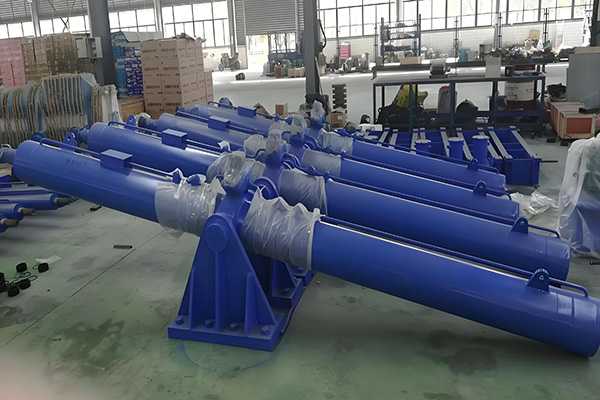

4、液压缸：是液压传动中的执行元件，把液压油的液压能转化为机械.液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成，根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类。单作用液压缸常是柱塞式或者套筒，也可以是活塞式，双作用液压缸形成两个油腔，两个油腔都可以进出压力油。

二、平面闸门泵站液压启闭机工作原理

当液压泵把原动机输出的机械能变为液体压力能，经过油管道及液压阀进入液压缸，通过液压缸及活寒杆把液体的压力能转变为工作机的机械能，从而驱使闸门完成开启或关闭等动作。

三、平面闸门泵站液压启闭机优势特点：

1、缓冲性能好，传动平稳，调速和换向方便；

2、液压启闭机比其它的启闭机的承载能力更大，并能够远距离传递动力；

3、易于防止过载，工作安全可靠；

4、它结构简单，布置紧凑，体积小，重量轻；

5、液压传动与电气控制相结合，便于实现自动化；

6、液压元件可以自行润滑，经久耐用；

7、液压元件已经系列化、标准化，设计简单，制造周期短。

三、平面闸门泵站液压启闭机操作要点

1、操作前应检查液压启闭机各阀组是否正常，管道及油缸是否漏油，油箱油位是否正常，液压油是否变质。

2、检查各操作按钮、操作柜触摸屏仪表、指示灯，确保工况正常。

3、操作前应打开润滑水管对止水橡皮进行润滑。

4、操作前应检测电动机及动力线路*缘，*缘电阻是否达标，检查闸门动力电源及控制电器，确保正常。

5、运行过程中，注意观察各仪表、指示灯是否正常，启闭机运行是否良好，左、右油缸工作是否正常，误差是否在允许范围内，发现常立即停车，查明原因，及时处理，排除故障后方可操作。

四、平面闸门泵站液压启闭机应用

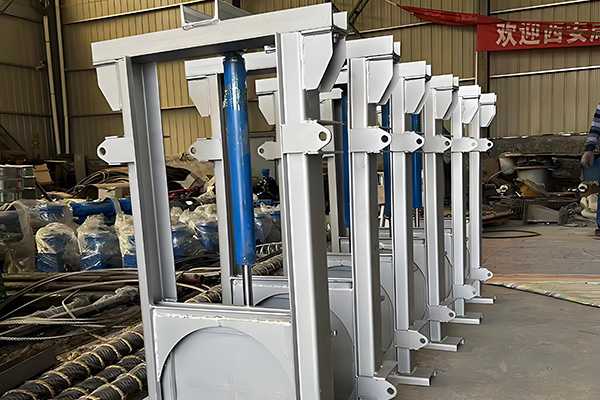

平面闸门泵站液压启闭机可用于各种平面闸门的启闭，比如钢制闸门、拱形铸铁闸门、平板铸铁闸门、平面不锈钢闸门，也可以用于启闭工作闸、检修闸门等，应用非常广泛。

五、平面闸门泵站液压启闭机常见故障及处理方法

1、泵站液压启闭机液压力不足或无法提高压力

原因：是压力油路和溢液回路短接或是存在较严重的泄漏，也不排除是油箱的油根本没有进入液压系统造成。

解决方法：检查液压泵是否正常运转并输出液压油，如有异常，则可能是液压泵转向不对，检查电源线路安装是否正确，如果液压油输出正常，则应检查各油管，看是哪个部件溢油，可拆开漏油阀件加以清洗疏通并检查、更换已失效的弹簧，恢复其工作性能，再更换新的密封配件，调紧各连接处螺母，避免泄漏存在，严防水、空气等污染物混入管道。

2、启闭闸门时，活塞杆不同步，造成失稳，失衡或导致导轮与导轨产生摩擦等不利情况。

解决方法：在操作过程中，如闸门行程偏差大于要求值时，及时通过液压手动调速阀调整油缸速度，使闸门纠偏达到要求值允许范围内，然后停止闸门启闭，检查纠偏换向阀看阀芯是否由于油质问题或长期未工作而卡死。如纠偏完好，则检查调速阀，对调速阀重新调整运行数值，来确保闸门的安全和稳定同步运行。
