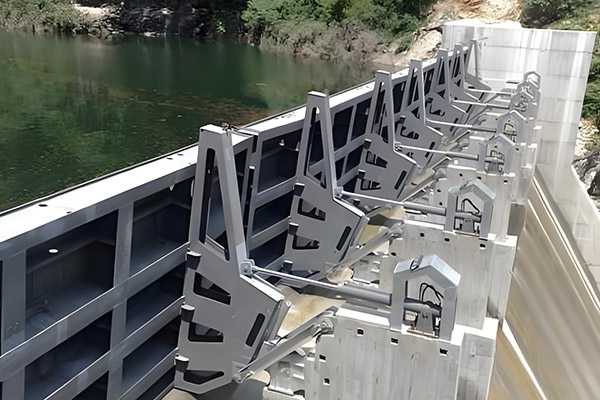

连杆轮式水力自控翻板闸门：支承构件采用连杆滚轮(或定轮)型式的水力自控翻板闸门，由面板、支腿、连杆、滚轮(或定轮)和支墩等主要部分组成。

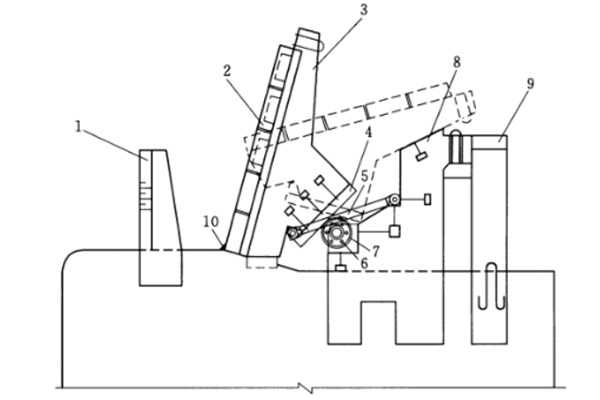

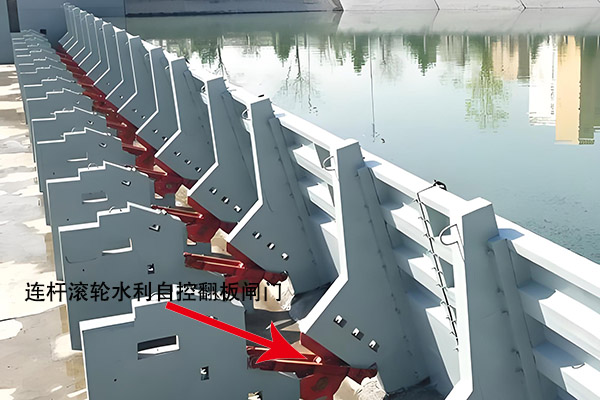

一、连杆轮式水利自控翻板闸门结构图
说明：1-防护墩；2一面板；3一支腿；4-轨道；5一连杆；6-滚轮(或定轮)；7-轮座；8-支墩；9-工作桥；10-底止水

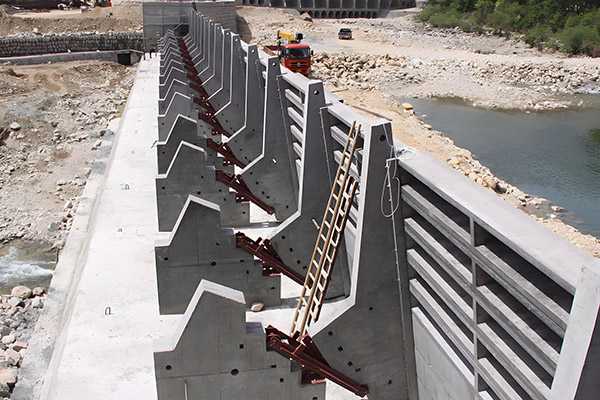

二、连杆轮式水利自控翻板闸门适用场景
1、翻板闸门宜用于山区、丘陵地区中小河流河道的蓄水工程，在平原河道和受下游水位顶托的河段设置翻板闸门时，应进行水工模型试验论证。
2、寒冷地区采用翻板闸门时，应根据气温及库水位变化等条件，选用水力射流、压缩空气吹泡等有效防冰冻措施。
3、翻板闸门布置应满足综合用水和行洪等要求。对于有防洪排涝及控泄要求的工程，不宜采用翻板闸门。
4、闸下淹没出流且堰上水深大于2倍门高度时，不宜选用翻板闸门。

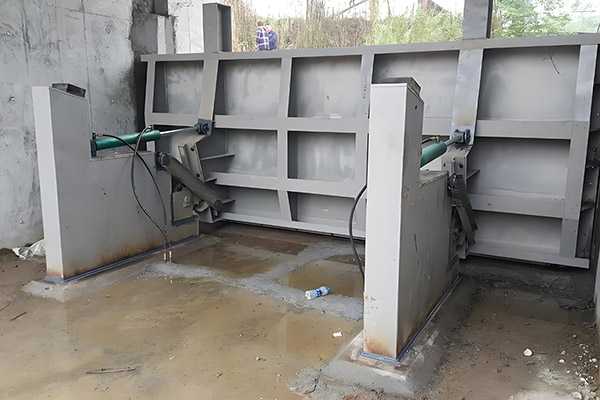

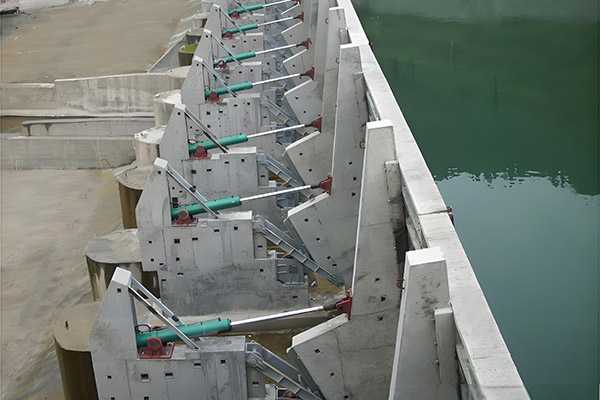

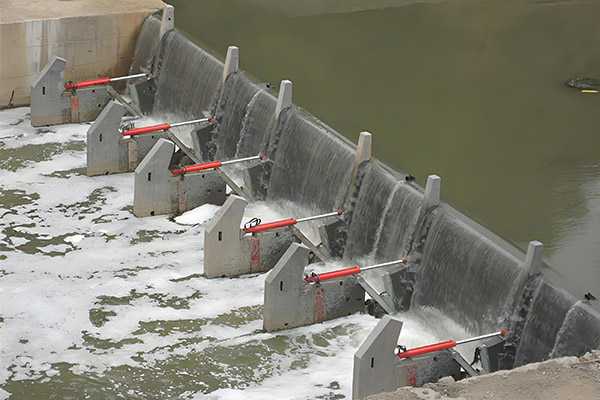

5、需要增加人为控制水位功能的河道，宜选用液压辅控式翻板闸门。
6、有通航功能的河道中设置翻板闸门，应保证翻板闸门运行安全、满足通航的安全性。

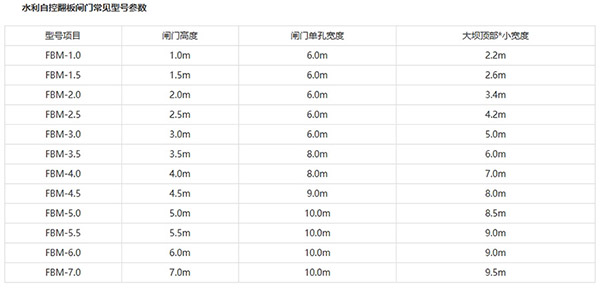

一、连杆轮式水利自控翻板闸门常见规格（5米以上需要特殊设计和论证）仅供参考
| 型号项目 | 闸门高度 | 闸门单孔宽度 | 大坝顶部标准宽度下限 |
|---|
| FBM-1.0 | 1.0m | 6.0m | 2.2m |
| FBM-1.5 | 1.5m | 6.0m | 2.6m |
| FBM-2.0 | 2.0m | 6.0m | 3.4m |
| FBM-2.5 | 2.5m | 6.0m | 4.2m |
| FBM-3.0 | 3.0m | 6.0m | 5.0m |
| FBM-3.5 | 3.5m | 8.0m | 6.0m |
| FBM-4.0 | 4.0m | 8.0m | 7.0m |
| FBM-4.5 | 4.5m | 9.0m | 8.0m |
| FBM-5.0 | 5.0m | 10.0m | 8.5m |
| FBM-5.5 | 5.5m | 10.0m | 9.0m |
| FBM-6.0 | 6.0m | 10.0m | 9.0m |
| FBM-7.0 | 7.0m | 10.0m | 9.5m |

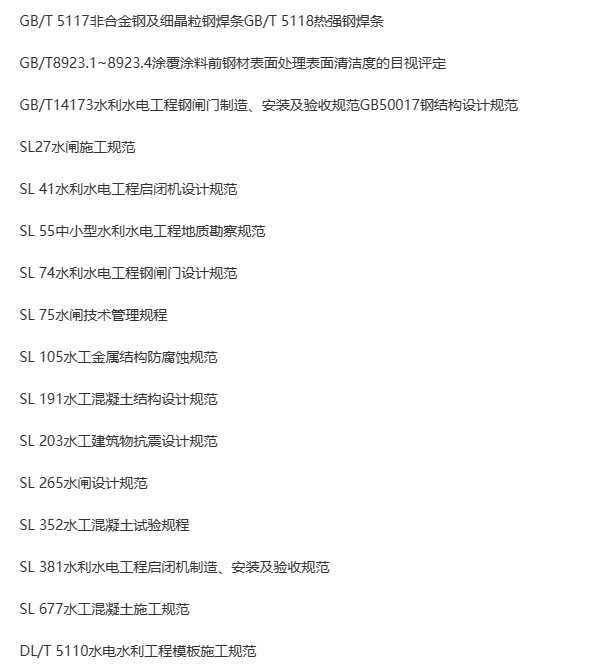

二、连杆轮式水利自控翻板闸门遵循的规范标准
GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5118 热强钢焊条
GB/T8923.1~8923.4 涂覆涂料前钢材表面处理表面清洁度的目视评定
GB/T14173 水利水电工程钢闸门制造、安装及验收规范 GB50017 钢结构设计规范
SL27 水闸施工规范
SL 41 水利水电工程启闭机设计规范
SL 55 中小型水利水电工程地质勘察规范
SL 74 水利水电工程钢闸门设计规范
SL 75 水闸技术管理规程
SL 105 水工金属结构防腐蚀规范
SL 191 水工混凝土结构设计规范
SL 203 水工建筑物抗震设计规范
SL 265 水闸设计规范
SL 352 水工混凝土试验规程
SL 381 水利水电工程启闭机制造、安装及验收规范
SL 677 水工混凝土施工规范
DL/T 5110 水电水利工程模板施工规范
