水利自控翻板闸门

技术规格

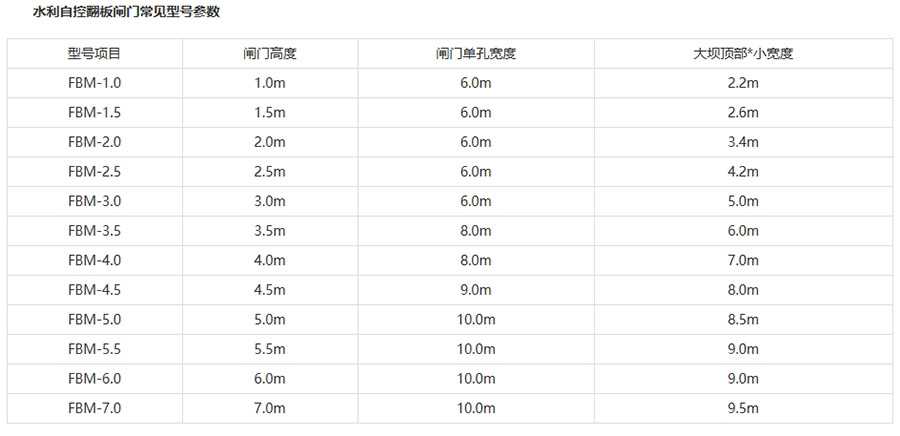

一、水利自控翻板闸门常见规格型号参数

二、遵循的标准规范

GB/T 5117非合金钢及细晶粒钢焊条GB/T 5118热强钢焊条

GB/T8923.1~8923.4涂覆涂料前钢材表面处理表面清洁度的目视评定

GB/T14173水利水电工程钢闸门制造、安装及验收规范GB50017钢结构设计规范

SL27水闸施工规范

SL 41水利水电工程启闭机设计规范

SL 55中小型水利水电工程地质勘察规范

SL 74水利水电工程钢闸门设计规范

SL 75水闸技术管理规程

SL 105水工金属结构防腐蚀规范

SL 191水工混凝土结构设计规范

SL 203水工建筑物抗震设计规范

SL 265水闸设计规范

SL 352水工混凝土试验规程

SL 381水利水电工程启闭机制造、安装及验收规范

SL 677水工混凝土施工规范

DL/T 5110水电水利工程模板施工规范

产品介绍

随着科技的发展，如今的水利自控翻板闸门从结构上说常见的有两种，一种是传统的链杆水利自控翻板闸门，另外一种是带液压调控的水利自控翻板闸门，也被称为液压双控翻板闸门或液压双控水利自控翻板闸门。

一、水利自控翻板闸门概述

水利自控翻板闸门简单点说就是可以通过上游水位的高低来实现翻板闸门的自动开启或关闭，从而实现对上游水位的自行调控，无需人工值守，无需人工操作的一种低水头拦河景观翻板坝，或者说活动坝也可以。

二、水利自控翻板闸门工作原理

1、传统水利自动翻板闸门的工作原理比较简单，就是通过上游水位给倒压力和闸门的自重之间的平衡原理，来实现翻板闸门的开启和关闭，当上游的水位达到一定的高度后，水压大于翻板闸门的自重，翻板闸门上翻实现开启，水流流过闸门，随着上游水位的下降，上游水压逐步降低，翻板闸门依靠自重，自动关闭。

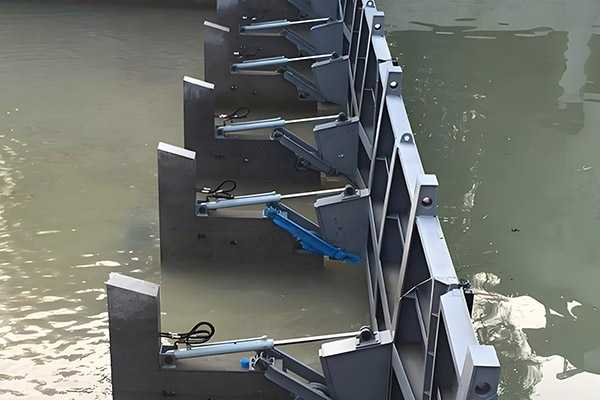

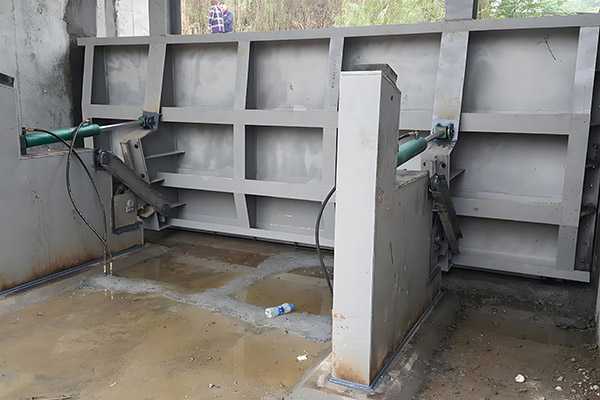

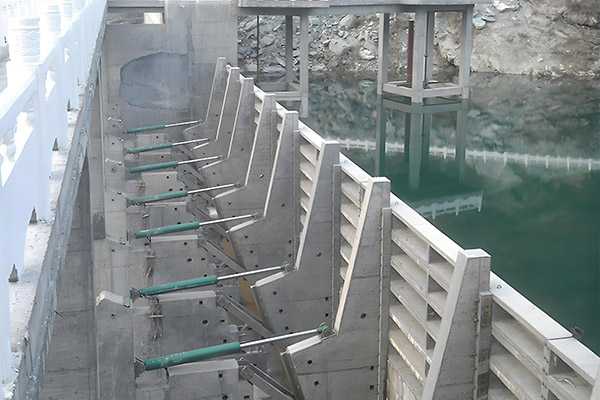

2、水利液压双控翻板闸门工作原理

水利液压双控翻板是在传统的水利自控翻板闸门的基础上，增设了液压系统，在平时和水利自控翻板工作原理相同，来实现对上游水位的调整，如果遇到洪水或紧急泄洪的情况，可通过人工干预直接经过液压系统开启翻板闸门，也避免了水利自控翻板闸门在遇到河道漂浮物卡组的问题，运行更加安装靠。

三、水利自控翻板闸门的优势特点

1、无人值守，自控开启关闭，省时省力，由于水利自控翻板闸门具有自动调控功能，因此不需要人工频繁操作，大大减少了管理人员的工作量。此外，闸门的维护也相对简单，一般只需要定期检查和维护即可；

2、水利景观效果好，可形成水利景观瀑布；

3、适应性强：水利自控翻板闸门适用于各种不同的水利工程，包括水库、河流、运河等。同时，闸门的设计也能够适应不同的水位和流量条件，具有较强的实用性；

4、节能环保：水利自控翻板闸门在运行过程中不需要消耗大量的能源，因此相比传统闸门具有更好的节能环保效果；

5、使用寿命长：水利自控翻板闸门采用的材料和结构设计使其具有较高的耐用性和稳定性，因此使用寿命相对较长。

四、水利自控翻板闸门分类

1、从挡水板材质上来分可分为水泥水利自控翻板闸门和钢结构翻板闸门；

2、从结构上来说可分为水利液压双控翻板和水利自控翻板闸门。

3、双支点水力自控翻板闸门

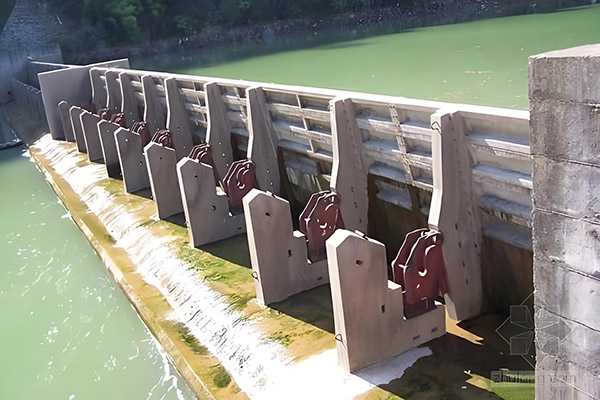

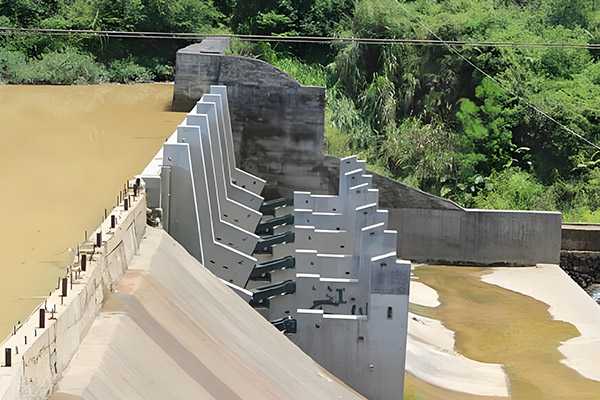

五、水利自控翻板闸门应用及效果图

被广泛应用于各种河道、渠道、小型水电站、市政河道、景观河道等。
