地横轴翻板闸门也被称为底横翻板坝，门页与底横轴刚性连接，通过液压启闭机驱动。通过启闭机驱动底轴上的拐臂往复运动，从而带动安装在底轴上的门叶转动的钢闸门。

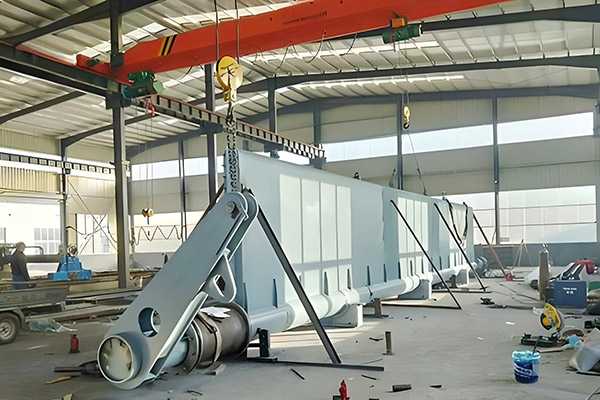

一、结构组件

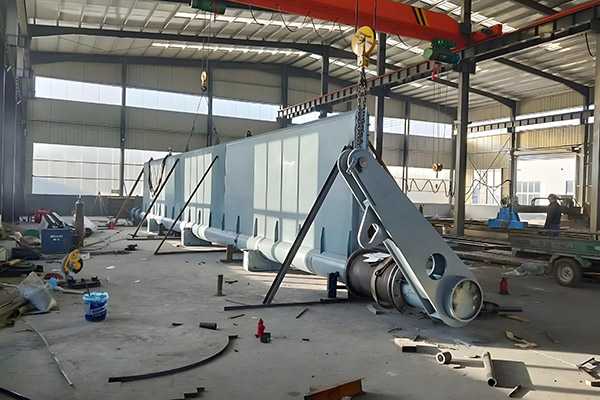

1、拐臂：联接启闭机和底轴的中间装置
2、穿墙套管：底轴穿过混凝土闸墩的封水装置。
3、支铰座 ：底轴的支撑装置。
4、锁定装置：将闸门固定在某一开启位置的装置。
二、工作原理
地横轴翻板闸门的工作原理是，通过螺旋杆或液压缸驱动，使闸门绕底部的横轴进行转动。当闸门处于关闭状态时，它与水流的方向垂直，可以有效地阻止水流通过。当需要开启闸门时，驱动机构会驱动闸门绕底部的横轴旋转，使闸门逐渐打开，水流得以通过。这种闸门的设计使得它可以在不同的水位和流量条件下灵活调节，以满足水利工程的需求。 此外，底横轴翻板闸门还具有自动平衡系统，可以根据水位变化自动调整闸门的角度，以保持水流的稳定性。这种自动平衡系统使得闸门在运行过程中更加稳定可靠，减少了人工操作的难度和误差。 总的来说，底横轴翻板闸门的工作原理是通过驱动机构驱动闸门绕底部的横轴进行转动，实现开启和关闭的功能，同时具有自动平衡系统，使得闸门在运行过程中更加稳定可靠。
三、性能优势特点
1、适用于10m-40m河道的挡水、蓄水或水位调节，一般用于蓄水高度不大于5m的情况；
2、具有结构简单，易于安装和维护、景观效果佳、使用寿命长等特点；
3、制造精良，拐臂宽度加工允许偏差2mm，与底轴连接处宽度允许加工偏差±1mm，与启闭机连接处宽度加工允许偏差 +1 mm；
4、操作简单：底横轴翻板闸门采用底轴转动铰链的操作方式，使得开启与关闭过程变得简单方便；
5、维护方便：底横轴翻板闸门的部件较少，维护起来比较方便，可以节约大量的时间和精力；
6、实用性强：这种闸门可以适用于各种各样的水利工程，如水库、河流、运河等，其使用范围广泛，实用性强。 总的来说，底横轴翻板闸门具有操作简单、维护方便、实用性强等优点，能够满足多种水利工程的需求。
7、挡水高度6m及以下、宽度50m

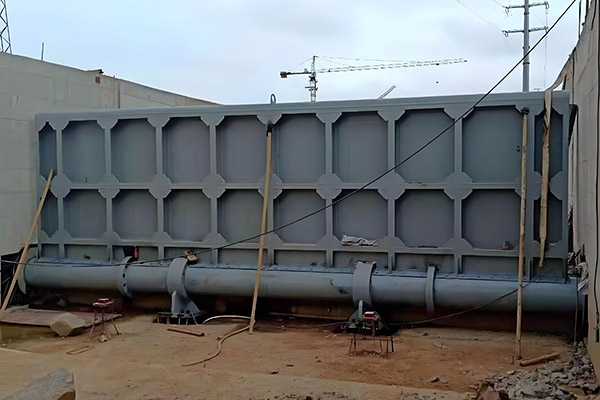

四、地横轴翻板闸门安装要点
1、整体闸门在安装前，应按设计图纸对各项尺寸进行复测。
2、分节闸门在组装成整体后，应按本标准有关规定对其各项尺寸进行复测。
3、闸门在闭门位置时，闸门垂直度允许偏差±0.15°
4、橡胶水封的螺孔位置应与门叶和水封压板上的螺孔位置一致；孔径应小于螺栓1.0m，应使用专用空心钻头挖孔，严禁烫孔。螺栓均匀拧紧后，端部应至少低于橡胶水封自由表面8.00。m。
5、橡胶水封表面应光滑平直，橡胶复合水封应保持平直运输，不得盘折存放。
6、橡胶水封接头应采用生胶热压硫化胶合法，橡胶接头处不得有错位、凹凸不平、疏松现象；
7、如果采用常温粘合剂胶合，抗拉强度应不低于橡胶水封抗拉强度的85%。
五、预埋件安装要点
1、一期混凝土锚板(栓)预埋，根据施工图在模板上划线固定锚板(栓)，锚板密贴，通知监理安装单位检查核对预埋锚板在混凝土开仓浇筑前的位置。
2、安装埋件前，应清除闸室内的杂物。**阶段和第二阶段的混凝土结合面应全部凿毛，第二阶段的混凝土截面尺寸和预埋锚板(栓)的位置应符合图纸要求。

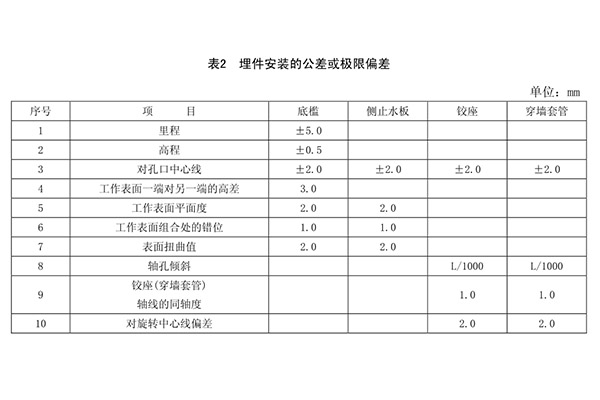

3、闸门埋件安装的公差或限制偏差应符合标准要求。
4、基础螺栓与铰座设计的位置偏差不应大于3.0mm。
5、埋件安装调整后，应根据设计图纸将调整螺栓与锚板(栓)焊接牢固，以确保埋件在浇筑二期混凝土时不会变形或移位。
6、埋件工作面对接头错位时应进行缓坡处理，过流面及工作面的焊痕及焊缝余高应铲平磨光，凹坑应补焊平磨光。
7、埋件安装后，经检查合格后，应在3d内浇筑二期混凝土。如果过期或发生碰撞，应进行复试，复试合格后方可浇筑混凝土。
8、混凝土一次浇筑高度不得超过5.00m，浇注时，应注意防止撞击埋件和模板，并采取措施将混凝土捣碎。
9、埋件二期混凝土强度达到 70%后方可拆卸模具。拆卸模具后，应重新测试埋件，并做好记录。同时检查混凝土结构的大小，清除剩余的钢筋和杂物，以免影响底轴驱动翻转钢闸门的启闭。
