技术规格
一、选型技术性能参数表

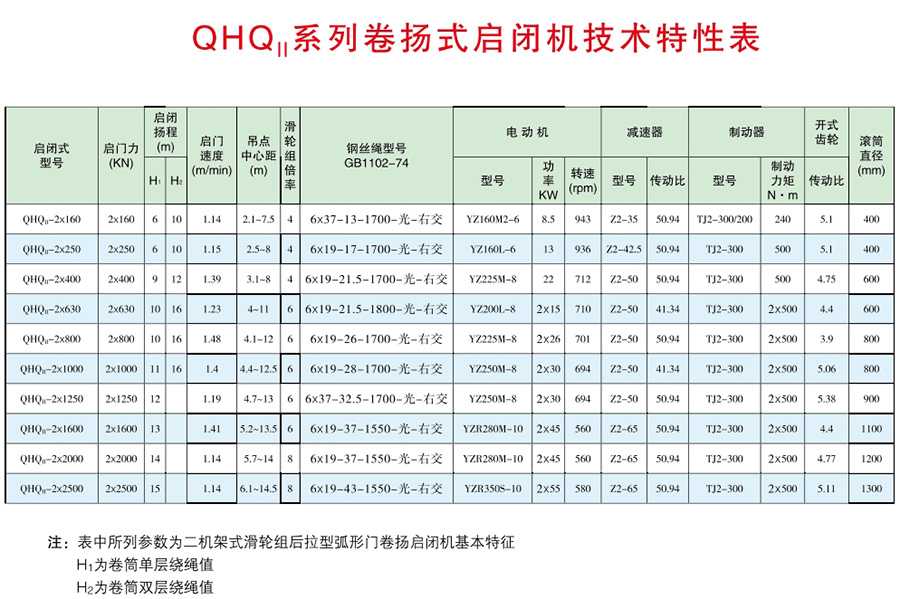

QHQⅡ弧门卷扬式启闭机选型参数表
| 启闭式型号 | 启门力 (KN) | 扬程 | 启门速度 (m/min) | 吊点 **距 | 滑轮组倍率 | 钢丝绳型号 GB1102-74 | 电动机 | 减速器 | 制动器 | 开式齿轮 传动比 | 滚筒直径 (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H2 | 型号 | 功率 (KW) | 转速 (rpm) | 型号 | 传动比 | 型号 | 制动力矩 (N·m) | ||||||||
| QHQⅡ-2×160 | 2×160 | 6 | 10 | 1.14 | 2.1~7.5 | 4 | 6×37-13-1700-光-右交 | YZ160M2-6 | 8.5 | 943 | Z2-35 | 50.94 | TJ2-300/200 | 240 | 5.1 | 400 |
| QHQⅡ-2×250 | 2×250 | 6 | 10 | 1.15 | 2.5~8 | 4 | 6×19-17-1700-光-右交 | YZ160L-6 | 13 | 936 | Z2-42.5 | 50.94 | TJ2-300 | 500 | 5.1 | 400 |
| QHQⅡ-2×400 | 2×400 | 9 | 12 | 1.39 | 3.1~8 | 4 | 6×19-21.5-1700-光-右交 | YZ225M-8 | 22 | 712 | Z2-50 | 50.94 | TJ2-300 | 500 | 4.75 | 600 |
| QHQⅡ-2×630 | 2×630 | 10 | 16 | 1.23 | 4~11 | 6 | 6×19-21.5-1800-光-右交 | YZ200L-8 | 2×15 | 710 | Z2-50 | 41.34 | TJ2-300 | 2×500 | 4.4 | 600 |
| QHQⅡ-2×800 | 2×800 | 10 | 16 | 1.48 | 4.1~12 | 6 | 6×19-26-1700-光-右交 | YZ225M-8 | 2×26 | 701 | Z2-50 | 50.94 | TJ2-300 | 2×500 | 3.9 | 800 |
| QHQⅡ-2×1000 | 2×1000 | 11 | 16 | 1.4 | 4.4~12.5 | 6 | 6×19-28-1700-光-右交 | YZ250M-8 | 2×30 | 694 | Z2-50 | 41.34 | TJ2-300 | 2×500 | 5.06 | 800 |
| QHQⅡ-2×1250 | 2×1250 | 12 | — | 1.19 | 4.7~13 | 6 | 6×37-32.5-1700-光-右交 | YZ250M-8 | 2×30 | 694 | Z2-50 | 50.94 | TJ2-300 | 2×500 | 5.38 | 900 |
| QHQⅡ-2×1600 | 2×1600 | 13 | — | 1.41 | 5.2~13.5 | 6 | 6×19-37-1550-光-右交 | YZR280M-10 | 2×45 | 560 | Z2-65 | 50.94 | TJ2-300 | 2×500 | 4.4 | 1100 |
| QHQⅡ-2×2000 | 2×2000 | 14 | — | 1.14 | 5.7~14 | 8 | 6×19-37-1550-光-右交 | YZR280M-10 | 2×45 | 560 | Z2-65 | 50.94 | TJ2-300 | 2×500 | 4.77 | 1200 |
| QHQⅡ-2×2500 | 2×2500 | 15 | — | 1.14 | 6.1~14.5 | 8 | 6×19-43-1550-光-右交 | YZR350S-10 | 2×55 | 580 | Z2-65 | 50.94 | TJ2-300 | 2×500 | 5.11 | 1300 |
注：
表中所列参数为二机架式滑轮组后拉型弧形门卷扬启闭机基本特征
H1为卷筒单层绕绳值
H2为卷筒双层绕绳值
二、安装布置结构图及尺寸参数

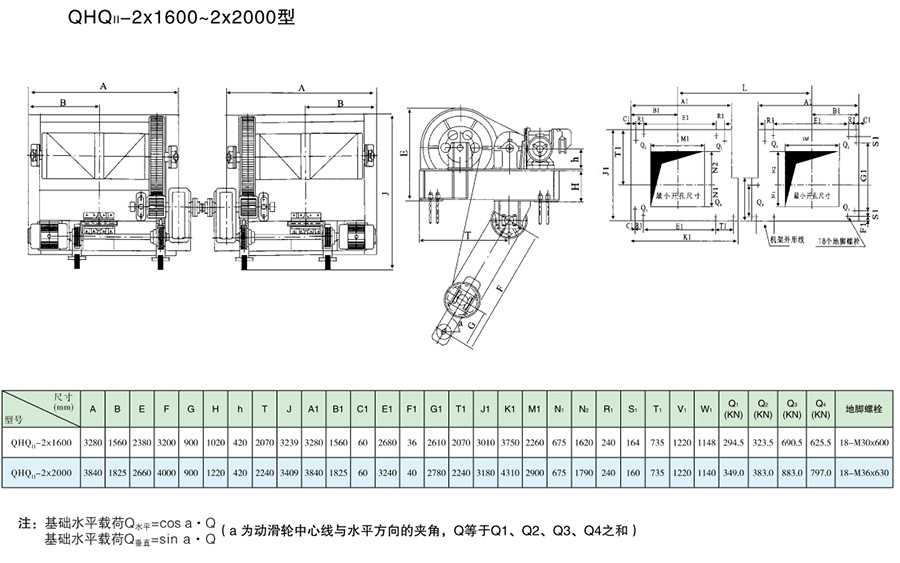

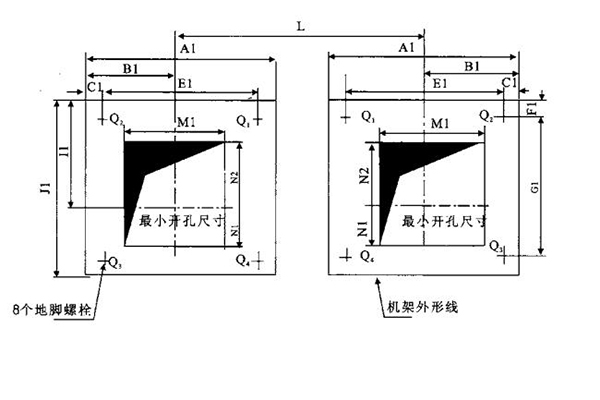

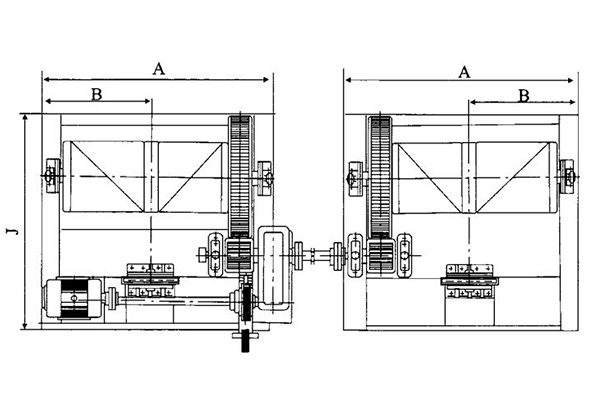

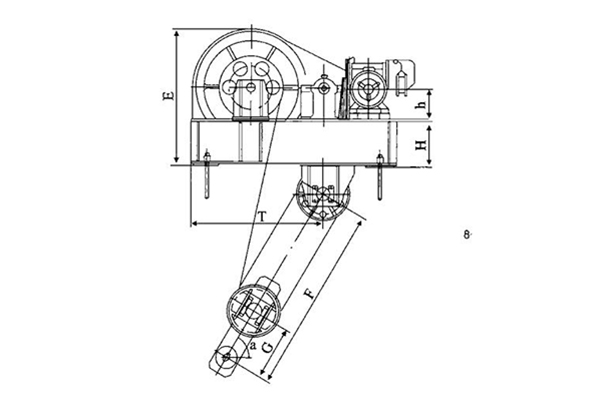

QHQⅡ型弧门卷扬式启闭机基础外形尺寸及载荷参数
| 型号 | 尺寸（mm） | 基础载荷（KN） | 地脚螺栓 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | E | F | G | H | h | T | J | A₁ | B₁ | C₁ | E₁ | F₁ | G₁ | T₁ | J₁ | M₁ | N₁ | N₂ | Q₁ | Q₂ | Q₃ | Q₄ | ||
| QHQⅡ-2×160 | 1308 | 617 | 1070 | 1200 | 380 | 350 | 250 | 1114 | 1772 | 1308 | 617 | 25 | 1258 | 130 | 1414 | 1114 | 1674 | 890 | 350 | 734 | 36.50 | 39.20 | 58.50 | 52.80 | 8-M24×500 |
| QHQⅡ-2×250 | 1486 | 696 | 1265 | 1200 | 460 | 400 | 280 | 1270 | 2037 | 1486 | 696 | 130 | 1226 | 35 | 1825 | 1270 | 1895 | 950 | 400 | 985 | 57.80 | 65.80 | 85.90 | 74.28 | 8-M24×500 |
| QHQⅡ-2×400 | 1682 | 790 | 1373 | 1200 | 500 | 500 | 325 | 1254 | 2273 | 1682 | 790 | 180 | 1322 | 30 | 2000 | 1254 | 2060 | 1300 | 500 | 974 | 92.00 | 104.70 | 143.0 | 124.0 | 8-M30×600 |
注：
基础水平载荷 Q水平 = cos a · Q
基础垂直载荷 Q垂直 = sin a · Q
（a 为动滑轮**线与水平方向的夹角，Q 等于 Q₁、Q₂、Q₃、Q₄ 之和）
产品介绍

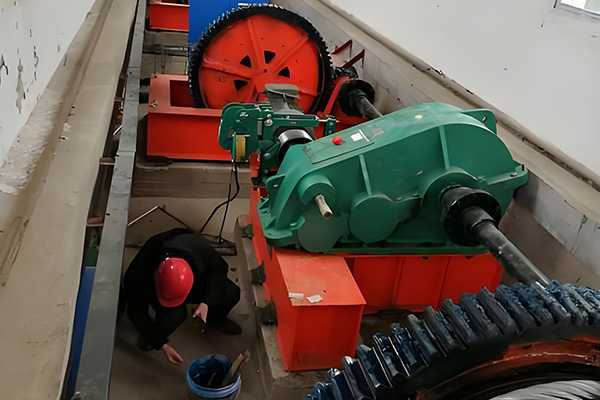

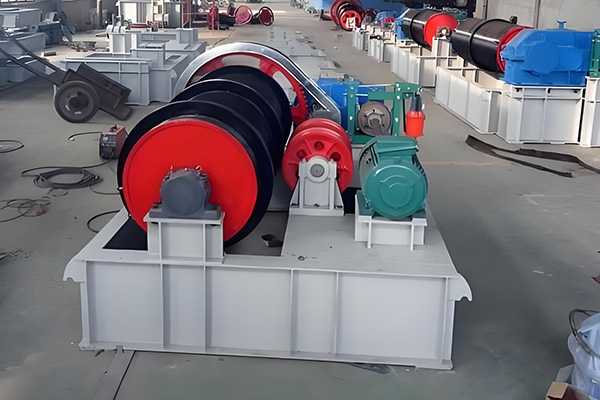

2*160-2*250t弧门卷扬启闭机采用三支撑点布置，钢丝绳采用单层缠绕，扬程13-15米，启门速度1.14-1.41m/min，吊点距离5.2-14.5米，吊点距离在6米以上的增设中间轴支座，滑轮组倍率6、8、8，电机功率2*45KW-2*55KW，转速560-580rpm，减速器传动比50.94，制动器力矩2*500N·m，开式齿轮传动比4.4、4.77、5.11，滚动直径1100mm、1200mm、1300mm，配型地脚螺栓18-M30/36×600/630，厂家供应钢丝绳长度不超过40m，支持定制。适用场景表孔/露顶式滑轮组后拉弧形闸门启闭。工厂报价电议为准。
一、结构及工作原理

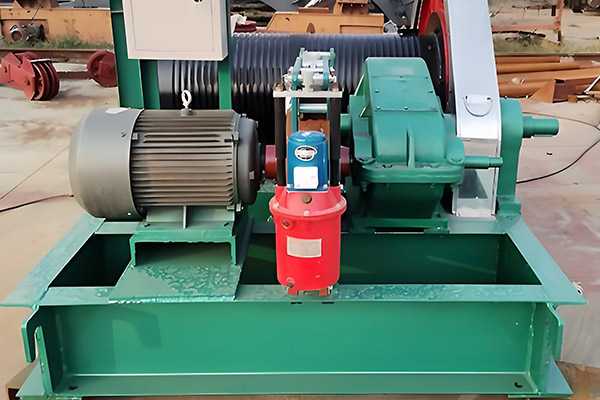

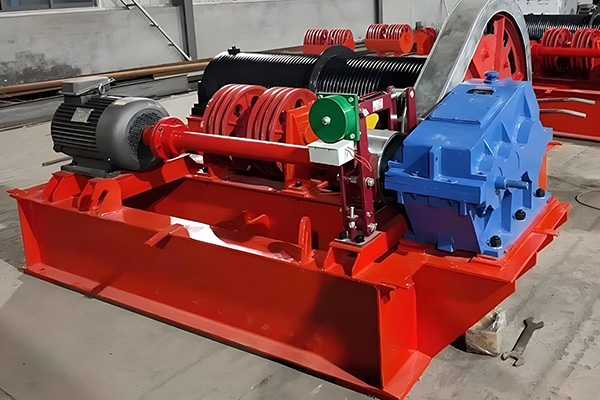

此机型由电动机、机架、卷筒、限位装置、减速器、制动器、钢丝绳、开式齿轮等组件构成，通过配型的两台YZ型电机分别驱动两台卷扬启闭机来起吊弧形闸门，弧形闸门采用双吊点设计。通俗一点说，就以电机作为动力源，经过减速器后带动滚筒转动，通过钢丝绳一端固定在卷筒上，另外一端经滑轮组转向后连接闸门固定在弧形闸门上。通过卷筒的转动来实现对钢丝绳的收放，卷筒逐步收起钢丝绳，使弧形闸门逐步开启，卷筒放出钢丝绳，弧形闸门逐渐关闭，从而实现对水流、水位的调节及泄洪等工作。
二、2*160-2*250t弧门卷扬启闭机特点
1、优选YZ型电机做动力源，性能稳定可靠；
2、经减速器和滑轮组可实现电机的小马拉大车，启门力相对于其他启闭机要大，更有性价比；
3、结构及安装简单，与液压启闭机相比没有复杂的管路，机械结构更牢固；
4、出厂配有下限位装置或机械式高度指示装置，操作方便。
三、选购注意事项
1、需要提供吊点距离；
2、弧形闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定，需说明；
3、启闭机启门高度，用户应提供参数值或给出闸门销轴至启闭机底座距离，有拉杆时则销轴应为*高位置一节的上轴孔**。
