技术规格

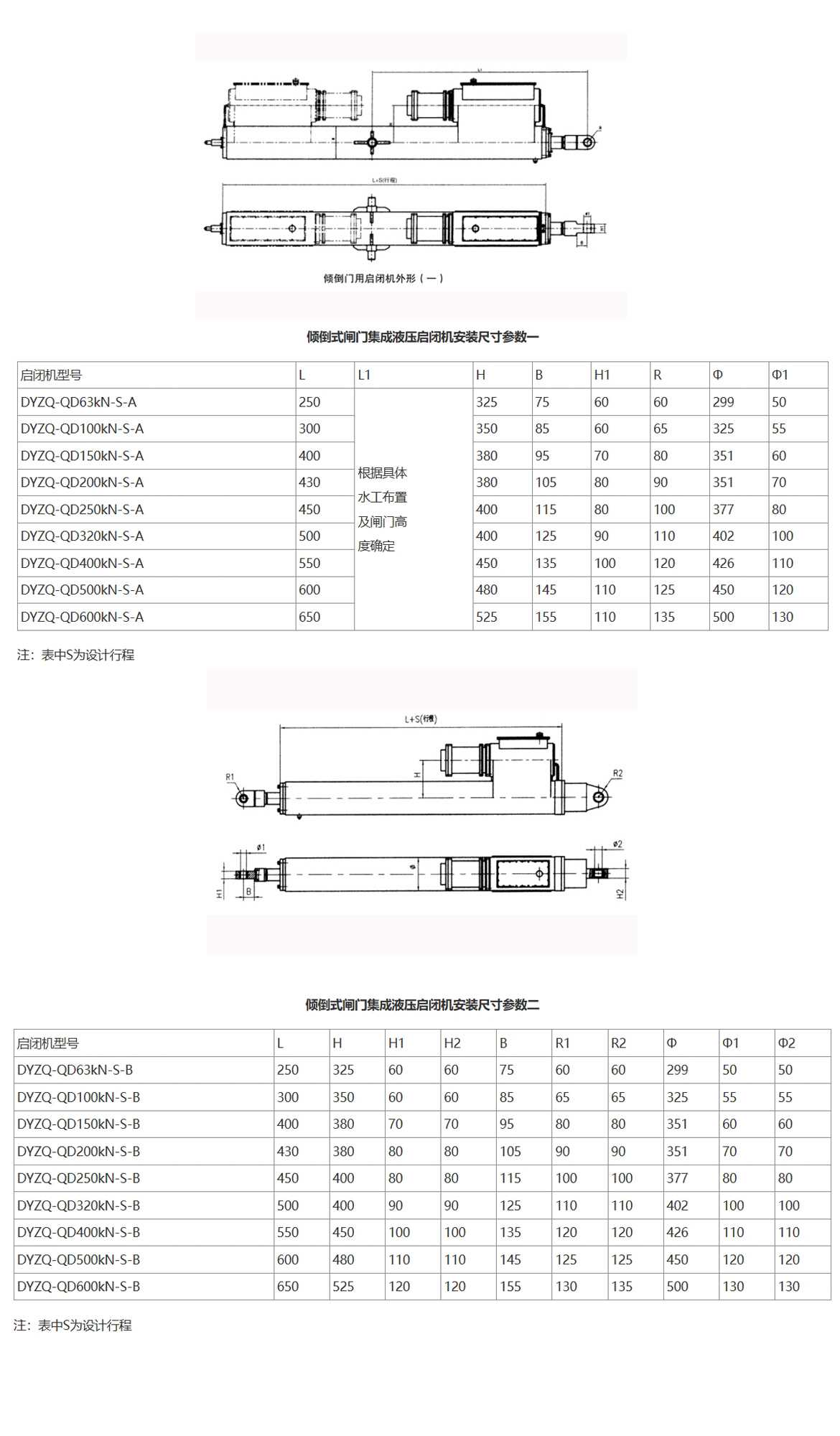

液压上翻门配型液压启闭机安装尺寸参数
为满足不同水利工程对倾倒式闸门的启闭需求，DYZQ-QD系列集成液压启闭机提供多种推力等级（63kN–600kN）及两种安装结构形式（S-A型与S-B型）。以下为详细安装尺寸参数表，供设计选型参考。
说明：
所有型号中的S表示设计行程，需根据实际闸门开启高度定制；
尺寸单位均为毫米（mm）；
L：整机长度；H：安装高度；B：底座宽度；Φ：铰接孔直径；R：回转半径等关键安装接口尺寸。

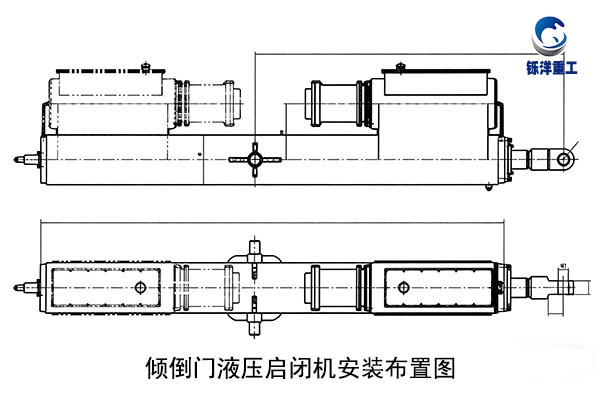

1. DYZQ-QD系列 S-A 型液压启闭机安装尺寸参数
| 启闭机型号 | L | H | B | H₁ | R | Φ | Φ₁ |
|---|---|---|---|---|---|---|---|
| DYZQ-QD63kN-S-A | 250 | 325 | 75 | 60 | 60 | 299 | 50 |
| DYZQ-QD100kN-S-A | 300 | 350 | 85 | 60 | 65 | 325 | 55 |
| DYZQ-QD150kN-S-A | 400 | 380 | 95 | 70 | 80 | 351 | 60 |
| DYZQ-QD200kN-S-A | 430 | 380 | 105 | 80 | 90 | 351 | 70 |
| DYZQ-QD250kN-S-A | 450 | 400 | 115 | 80 | 100 | 377 | 80 |
| DYZQ-QD320kN-S-A | 500 | 400 | 125 | 90 | 110 | 402 | 100 |
| DYZQ-QD400kN-S-A | 550 | 450 | 135 | 100 | 120 | 426 | 110 |
| DYZQ-QD500kN-S-A | 600 | 480 | 145 | 110 | 125 | 450 | 120 |
| DYZQ-QD600kN-S-A | 650 | 525 | 155 | 110 | 135 | 500 | 130 |
注：L₁ 尺寸需结合具体水工布置及闸门高度确定，不列入标准参数表。

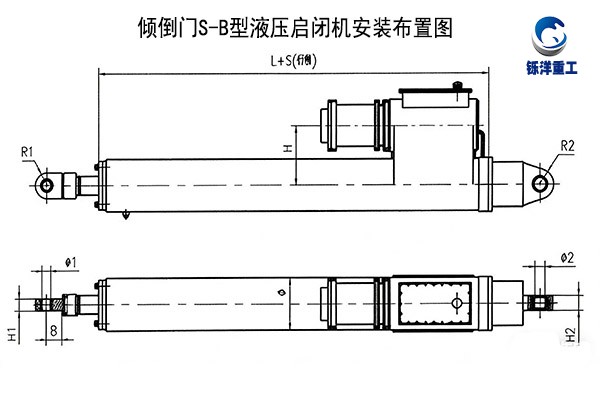

2.DYZQ-QD系列 S-B 型液压启闭机安装尺寸参数
| 启闭机型号 | L | H | H₁ | H₂ | B | R₁ | R₂ | Φ | Φ₁ | Φ₂ |
|---|---|---|---|---|---|---|---|---|---|---|
| DYZQ-QD63kN-S-B | 250 | 325 | 60 | 60 | 75 | 60 | 60 | 299 | 50 | 50 |
| DYZQ-QD100kN-S-B | 300 | 350 | 60 | 60 | 85 | 65 | 65 | 325 | 55 | 55 |
| DYZQ-QD150kN-S-B | 400 | 380 | 70 | 70 | 95 | 80 | 80 | 351 | 60 | 60 |
| DYZQ-QD200kN-S-B | 430 | 380 | 80 | 80 | 105 | 90 | 90 | 351 | 70 | 70 |
| DYZQ-QD250kN-S-B | 450 | 400 | 80 | 80 | 115 | 100 | 100 | 377 | 80 | 80 |
| DYZQ-QD320kN-S-B | 500 | 400 | 90 | 90 | 125 | 110 | 110 | 402 | 100 | 100 |
| DYZQ-QD400kN-S-B | 550 | 450 | 100 | 100 | 135 | 120 | 120 | 426 | 110 | 110 |
| DYZQ-QD500kN-S-B | 600 | 480 | 110 | 110 | 145 | 125 | 125 | 450 | 120 | 120 |
| DYZQ-QD600kN-S-B | 650 | 525 | 120 | 120 | 155 | 130 | 135 | 500 | 130 | 130 |
选型提示：S-B型适用于端部空间受限或需双铰点对称安装的工况，其H₁与H₂、Φ₁与Φ₂尺寸一致，确保受力均衡。
本参数表严格依据水利行业标准编制，可直接用于施工图设计、设备采购及安装校核。如需CAD图纸或非标定制参数，请联系技术支持获取详细资料。
产品介绍

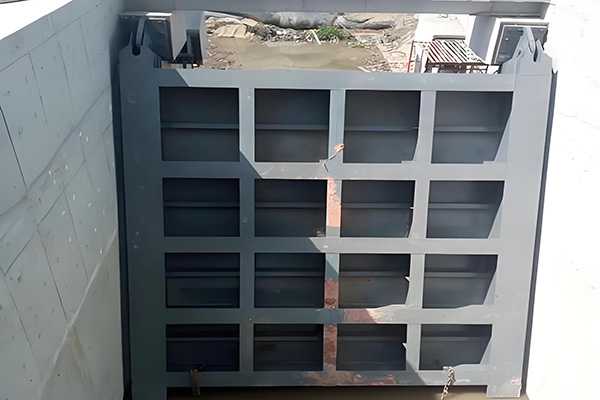

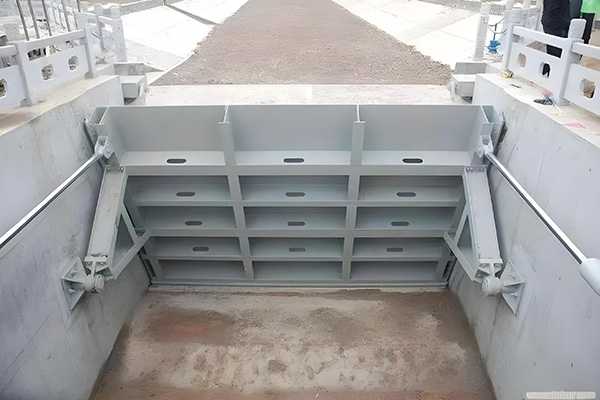

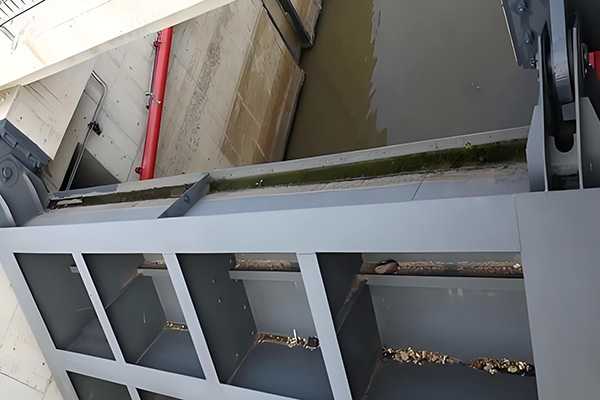

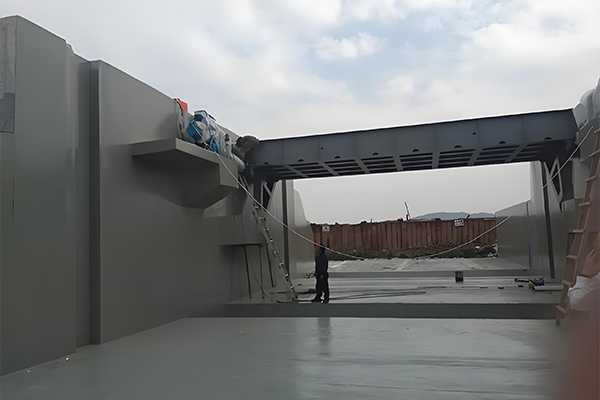

液压上翻门，也称为倾倒式闸门、旋转式闸门、液压翻板闸门等，一种特殊的闸门类型，通常用于水利工程或水工结构中。它可以被设计成在特定条件下倾倒或旋转，以控制水流的通过或阻止水流。倾倒式闸门通常由钢材或其他耐用材料制成，以确保其能够承受水流的冲击和压力。这种闸门的设计可以根据特定的工程需求进行定制，包括其尺寸、形状和倾倒方式等。倾倒式闸门在某些情况下可以用于紧急情况下快速关闭水流，以防止洪水或水患的发生。其核心优势在于结构紧凑、响应迅速、运行平稳，广泛应用于防洪排涝、农业灌溉、城市景观水系、水电站及污水处理等场景。
一、工作原理，工作原理基于杠杆原理和重力作用
液压上翻门的设计基于杠杆原理 + 重力辅助 + 液压驱动，实现安全、更**率、可控的启闭操作。
1. 结构设计
门体通过底部铰链或转动轴与闸墩牢固连接，确保旋转稳定性；
门叶可定制为平板型、弧形或流线型，以优化水流通过性并减少振动；
配套集成式液压启闭机（如DYZQ-QD系列），安装于门后或侧部，节省空间。
2. 启闭过程
开启：液压系统推动活塞杆，带动门体绕铰轴向上旋转，形成过流通道；
调节：支持任意角度停位，实现准确流量控制（适用于灌溉、生态补水等）；
关闭：液压反向动作，门体在自重+液压助力下快速回位至垂直挡水状态。
3. 安全锁定机制
关闭到位后，自动触发机械锁定装置（如插销、限位块），防止水流冲击导致意外开启；
可选配压力传感器+PLC控制系统，实现过载保护、故障预警与远程监控。
技术亮点：无齿轮传动、低维护成本、启闭时间≤60秒（典型值），满足应急防洪需求。
二、核心应用场景（按工程类型分类）
| 应用领域 | 典型用途 | 产品优势 |
|---|---|---|
| 防洪排涝 | 城市河道、排洪渠、堤坝溢洪道 | 快速关闭（<1分钟），有效阻断洪水倒灌 |
| 农业灌溉 | 渠系节制闸、分水口 | 准确调节水位与流量，节水效果更好 |
| 景观水系 | 城市公园、人工湖、湿地 | 双向止水设计，维持恒定水位，提升景观效果 |
| 水电工程 | 小型水电站引水/尾水闸 | 适应大水头差（可达5m以上），运行平稳 |
| 污水处理 | 提升泵站、截流井 | 耐腐蚀材质可选，密封性能达IP68 |
🔹 支持单向/双向止水，适配不同水位差工况
🔹 *大适用水头差可达6米，满足中小型水利工程主流需求。
四、为什么选择我们的液压上翻门？
✅ 专业性
近15年水工金属结构设计经验，产品符合《GB/T 14475-2008 启闭机通用技术条件》及《SL 74-2019 水利水电工程钢闸门设计规范》；
工程师团队可提供免费方案设计+受力验算+安装指导。
✅ 实践经验
已成功应用于300+项目，包括浙江某城市防洪闸、江苏灌区节水改造、广东滨水公园景观闸等；
支持非标定制：门宽0.5m–10m，高度0.3m–5m，推力63kN–600kN全覆盖。
✅ 售后服务
提供2年质保 + 终身技术支持；
所有焊缝超声波探伤，防腐处理达Sa2.5级+环氧富锌底漆+聚氨酯面漆。
五、技术参数概览（标准型号）
| 参数项 | 规格范围 |
|---|---|
| 门体材质 | Q235B碳钢 / 304不锈钢 / 复合防腐钢 |
| 止水方式 | P型橡胶止水 / 不锈钢弹性止水（可选双向） |
| 启闭速度 | 0.5–1.5 m/min（可调） |
| 控制方式 | 手动 / 电动 / 远程PLC / 物联网平台 |
| 设计水头 | 0.5m – 6.0m |
| 使用寿命 | ≥20年（正常维护条件下） |
六、常见问题（FAQ）
Q：液压上翻门能否在无人值守情况下自动运行？
A：可以。搭配液位传感器+PLC系统，可实现“水位超限自动关闭”、“暴雨预警联动启闭”等智能功能。
Q：是否适用于海水或高腐蚀环境？
A：是的。建议选用316L不锈钢门体+海洋级防腐涂层，并配置不锈钢液压管路。
Q：安装是否复杂？
A：结构简单，基础预埋件少。我们提供现场指导安装服务，3人小组2天内可完成单孔闸门安装。
