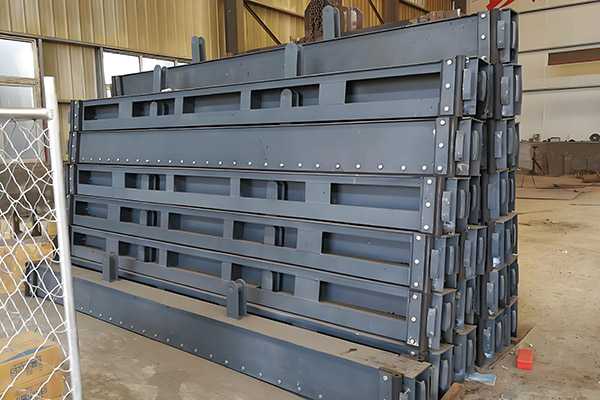

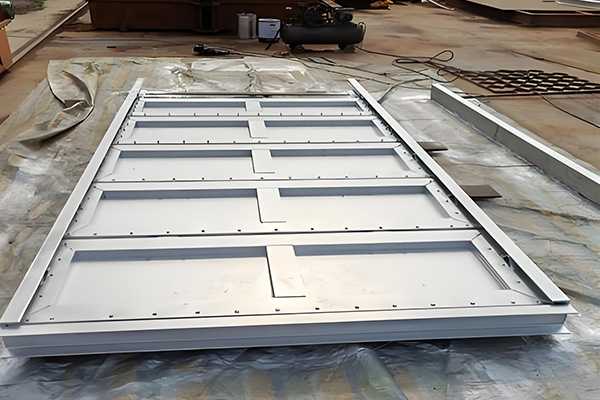

一、钢制叠梁闸门结构组件及结构图
钢制叠梁闸门也被称为叠梁闸门、叠梁闸、叠梁阀，常见的有两种类型，一种为带预紧装置的，一种为不带预紧装置的，其结构组件包括有闸板（由多块闸板，一层一层的横着放在闸槽内）、止水密封、闸槽、抓落机构、电动葫芦或手动葫芦、预紧装置（不带预紧装置的没有此结构）。带予紧装置的叠梁门，在门槽上设一滑道，单块闸板均顺滑道下放，从而防止单根叠梁间的前后左右的错位。又在叠梁门上游两侧，各设一套使叠梁与门槽互相密贴的予紧装置。
二、钢制叠梁闸门工作原理
1、开启关闭工作原理：通过电动葫芦或手动葫芦（或者是启闭机装置）做动力源，通过抓落机构准确抓起叠梁闸门，叠梁闸门可一层一层开启，一层一层关闭；、
2、止水原理：叠梁闸门每一层闸板之间的止水采用的是内嵌止水橡胶条，通过闸板（梁）自身重量或浮力来实现闸板之间的止水；
3、预紧装置：预紧装置位置叠梁闸门的上游，可以使闸板与闸槽之间更好的贴合，密封效果相对于不带预紧装置的要好很多。

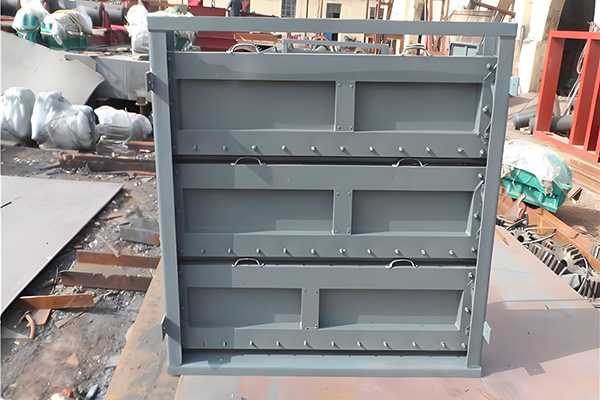

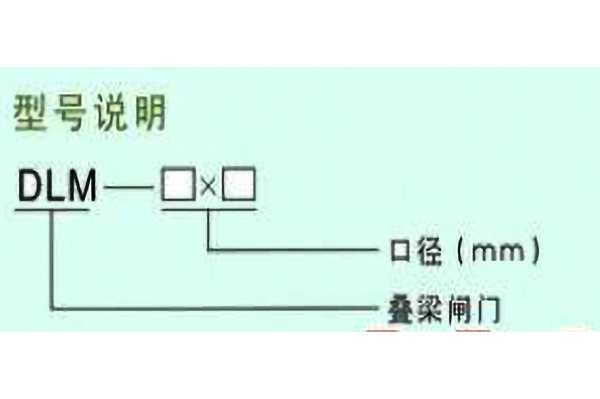

三、叠梁闸门型号表示方法

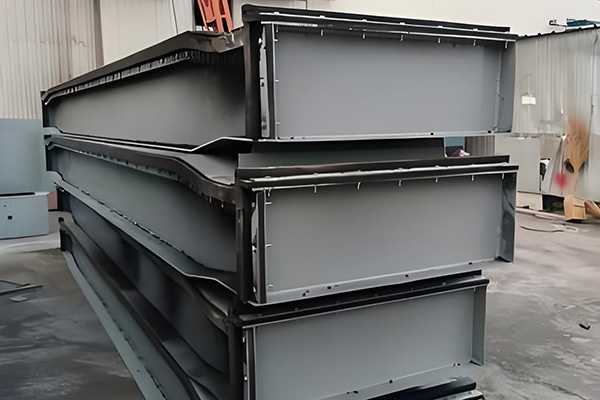

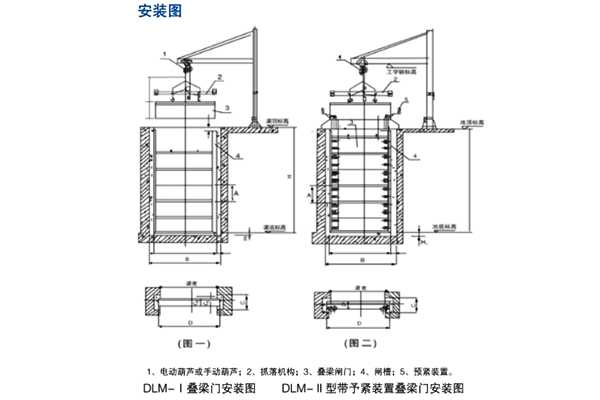

四、钢制叠梁闸门安装要点
1、按照技术规范要求来，先用全站仪检查测量，确保二期混凝土浇筑后一切都稳妥。
2、得调整闸门主支承部件，让它们都在同一个平面上，误差得控制在图纸规定范围内。这可得仔细着点儿，不能马虎！
3、水封装置的安装。咱们得先把橡皮按需要长度接好，再跟水封压板一起配钻螺栓孔。别忘了，安装时的偏差得符合规范要求哦。
4、叠梁门的安装了。把它吊起来插入门槽，调整好止水，然后清除埋件表面和门叶上的杂物。别忘了把不锈钢水封底板表面的水泥浆也清干净。在滑道支承面和滚轮轴上涂点润滑脂，让闸门运行更顺畅！

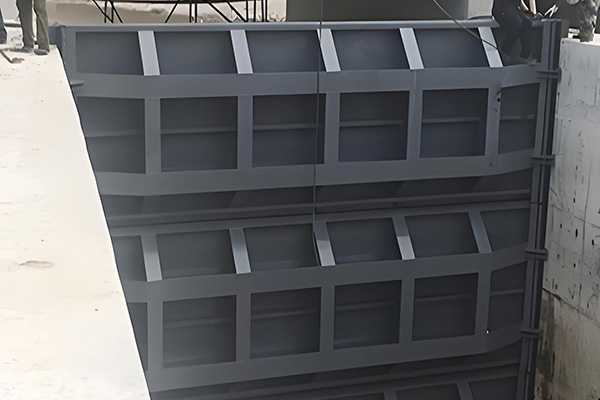

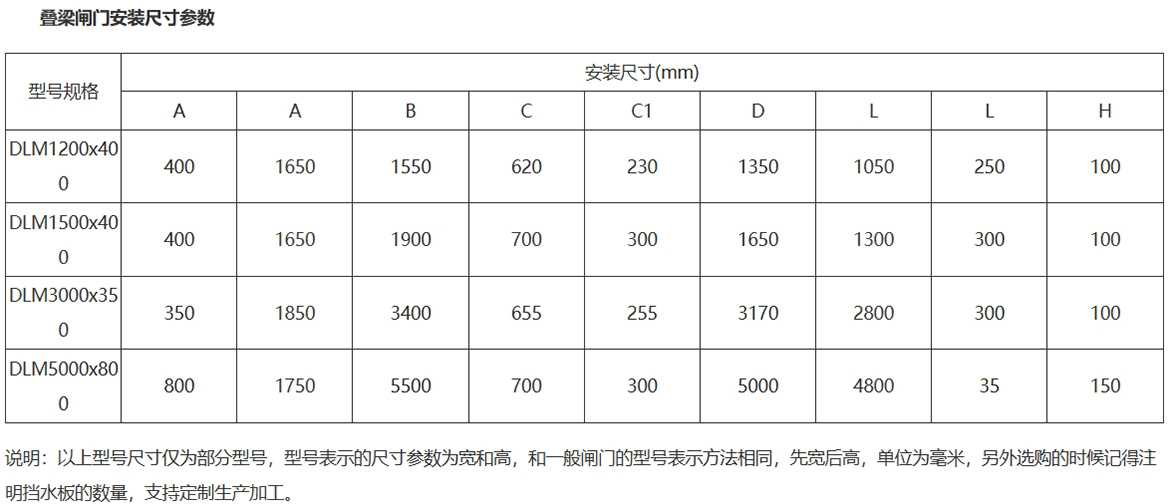

5、叠梁闸门安装尺寸参数表：
| 型号规格 | 安装尺寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | A | B | C | C1 | D | L | L | H | |
| DLM1200x400 | 400 | 1650 | 1550 | 620 | 230 | 1350 | 1050 | 250 | 100 |
| DLM1500x400 | 400 | 1650 | 1900 | 700 | 300 | 1650 | 1300 | 300 | 100 |
| DLM3000x350 | 350 | 1850 | 3400 | 655 | 255 | 3170 | 2800 | 300 | 100 |
| DLM5000x800 | 800 | 1750 | 5500 | 700 | 300 | 5000 | 4800 | 35 | 150 |

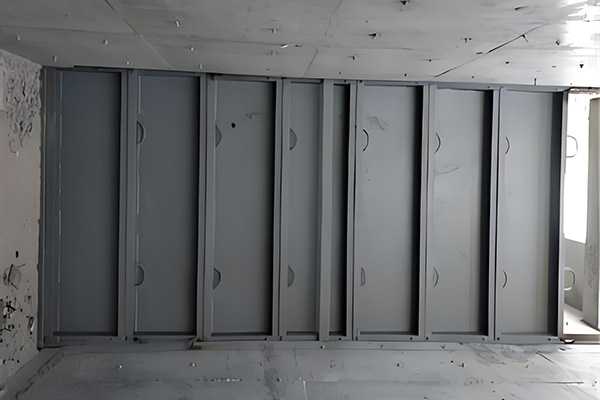

五、钢制叠梁闸门的作用用途
因为叠梁闸门结构的整体性比较差，同时靠水位差和自重密封，漏水量比较大，因此叠梁门适用于作临时挡水或检修闸门之用。比如用于广污水处理厂、水厂、电厂等行业中作截流临时挡水用；当需要取水库表层水时，可在进水口设置叠梁闸门或设置多层进水口。
六、订货须知：
1、选购时候记得注明闸板的数量。
2、型号规格为宽×高，均为单块叠梁阀外形尺寸。
3、可根据用户需要设计生产各种规格的叠梁闸门。
