液压倾倒式闸门，作为现代水利工程中一种效率高、可靠的挡水与调流设备，凭借其独特的结构和灵活的控制方式，在景观河道、中小型水库、灌溉渠道等场景中应用广泛。本产品详情页将为您系统阐述液压倾倒式闸门的核心结构、工作原理、详尽的技术性能、丰富的应用场景以及我们作为专业厂家所提供个性化定制与服务保障。我们深刻理解，每个水利工程项目都有其独特的地形、水文和功能需求，因此厂家定制不仅是提供产品，更是提供一套从设计、生产到安装调试的针对性解决方案。
一、液压倾倒式闸门结构

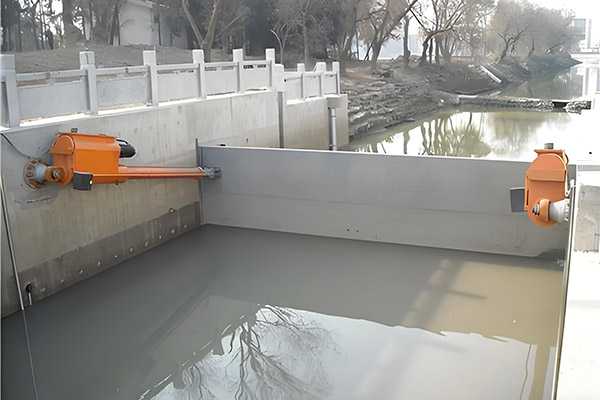

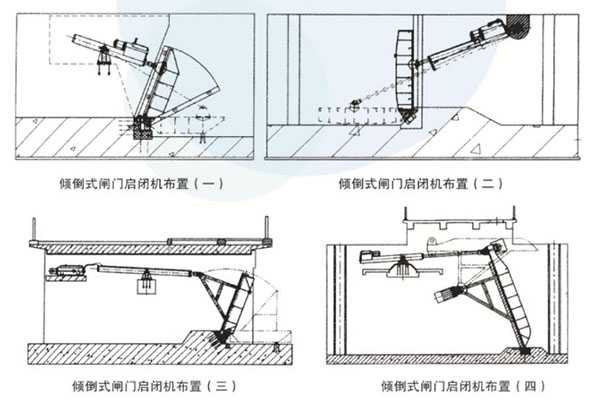

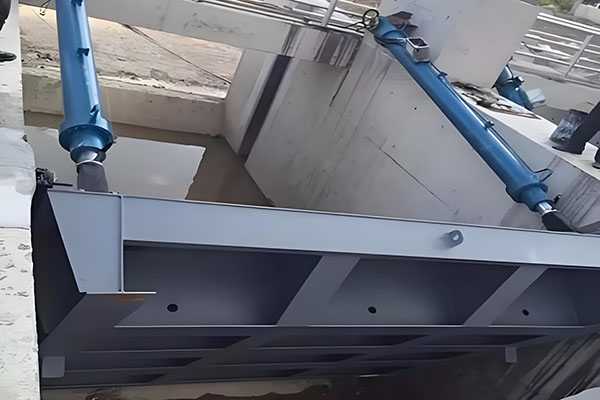

液压倾倒式闸门的结构设计强调稳定性、可靠性与维护便捷性。其核心与传统液压卧倒坝或底横轴翻板坝不同，通常采用**双台集成式液压启闭机同步驱动**，且启闭机并非位于闸门底部，而是**巧妙布置于闸门两侧的闸墙之上**。这种设计避免了水下设备易淤积、难维护的难题。
主要结构可分为三大部分：
门叶活动部分：即闸门本体，由钢制面板、加强筋梁、底轴、支铰和顶部与液压缸连接的吊耳或连接件组成，是直接挡水并实现倾倒运动的部件。
埋固部分：预埋在混凝土结构中的部件，包括底铰座、侧向导轨或止水座板等，为门叶提供稳固的旋转支点和密封基础。

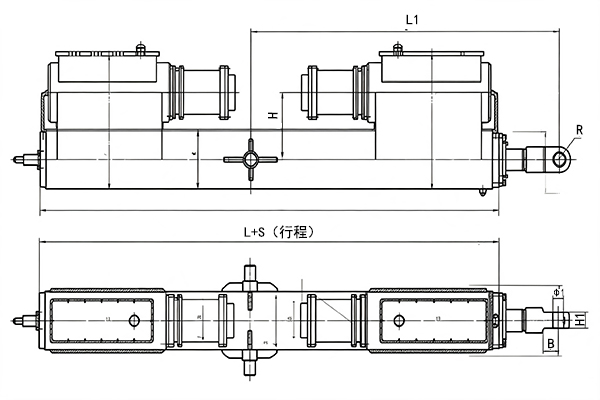

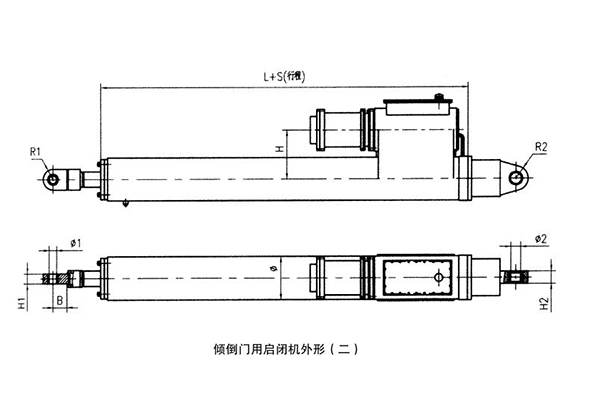

启闭驱动部分：核心为安装于闸墙上的液压启闭机（油缸）及配套的液压泵站、电控系统。该系统负责提供平稳、强大的动力，以控制闸门的启闭角度与速度。
二、工作原理
液压倾倒式闸门根据其倾倒方向，主要分为上翻门、卧倒门和下卧门三种类型。其工作原理本质上是液压驱动与杠杆原理的结合，但具体动作略有差异：
上翻门：闸门底部通过铰轴固定，顶部与液压启闭机连接。液压油缸伸出时，推动闸门顶部向下游（或上游）方向翻转，闸门逐渐”躺倒”开启；油缸缩回时，闸门在液压力和自重作用下逐渐“站立”关闭。其运动轨迹类似弧形闸门。
卧倒门与下卧门：两者工作原理相似，闸门底部固定于底横轴上。液压启闭机一般与闸门上部或中部连接。当液压油缸的活塞杆伸出时，顶推闸门绕底轴向一侧倾倒（卧倒或下卧）从而实现开启；活塞杆收回时，闸门复位至垂直挡水状态。区别在于倾倒方向的设计不同，以适应不同的水流条件和景观要求。
所有类型的运行均通过电控系统远程或本地控制，可实现0°至90°范围内任意角度的无级调节，从而准确控制过流量和水位。

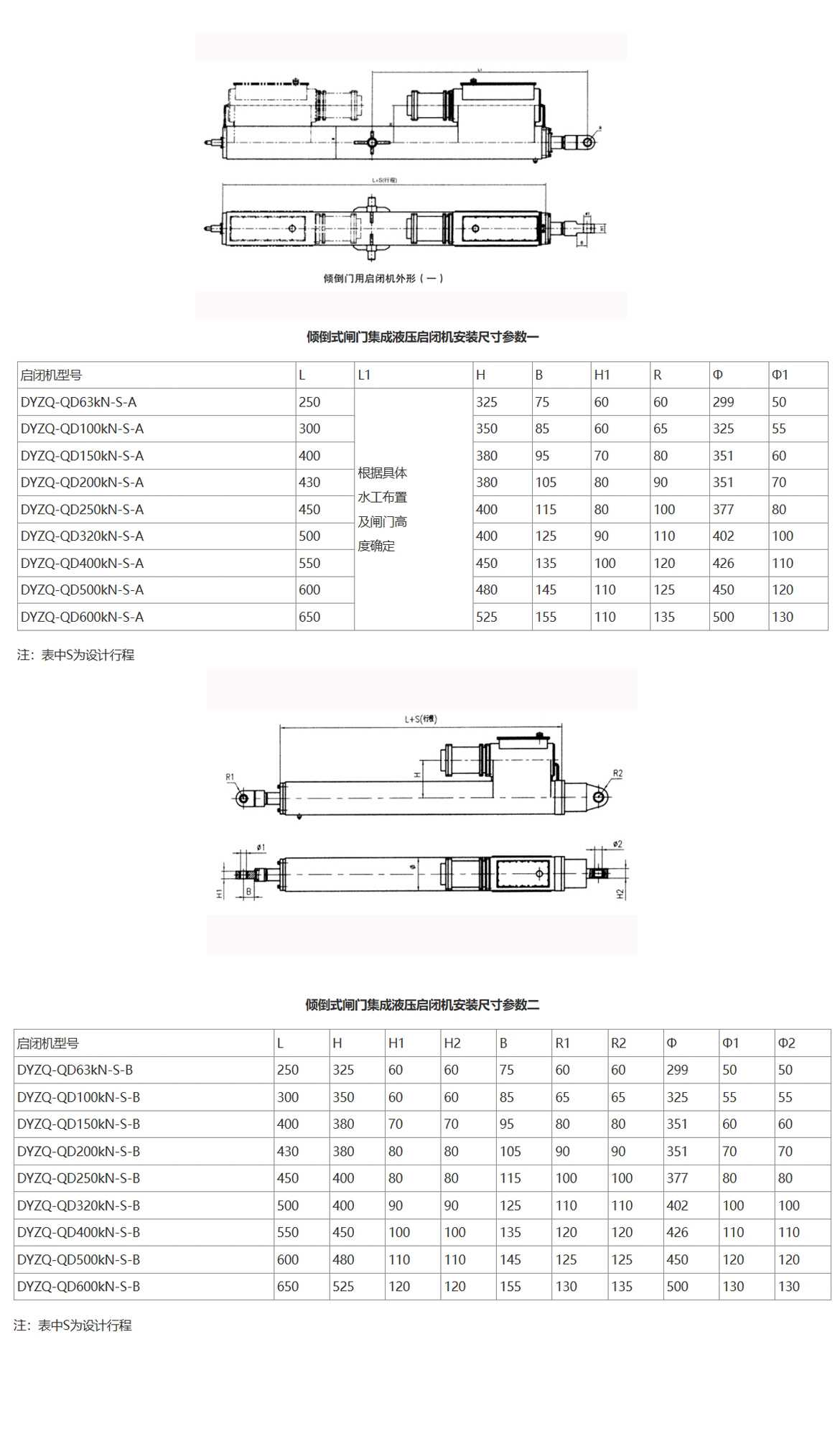

三、技术性能参数
我们严格遵循国家及行业相关标准（如《水利水电工程钢闸门设计规范》SL 74）进行设计与生产。以下为常规定制范围的核心技术参数，具体可根据您的项目需求进行专项设计。
| 参数类别 | 标准范围/描述 | 备注与标准依据 |
| 适用孔口宽度 | 单孔 3米 - 14米（经济跨度） | 更宽跨度可采用多孔组合。设计依据《水利水电工程钢闸门设计规范》。 |
| 设计挡水水头 | 0.5米 - 5米（常规低水头） | 超过5米需进行专项结构加强设计。 |
| 门叶材质 | 面板：Q235B/Q355B 钢板；结构梁：Q355B 型钢 | 钢材材质符合国家标准，耐腐蚀性能好。 |
| 驱动形式 | 双吊点液压同步启闭 | 确保闸门运行平稳，无卡阻。同步精度高。 |
| 液压系统工作压力 | 12 - 16 MPa（可定制） | 系统额定压力通常高于工作压力，留有安全裕度。 |
| 启闭机速度 | 单次全行程时间约 5 - 8 分钟 | 速度可调，满足快速泄洪与平稳调节的不同需求。 |
| 止水形式 | 底部及侧向采用橡胶止水带 | 常用三元乙丙（EPDM）橡胶，耐老化，密封可靠，可实现双向止水。 |
| 控制方式 | 本地控制柜手动/自动控制，并支持远程PLC监控与操作 | 可实现无人值守、自动水位控制及群组联动。 |
| 防腐处理 | 喷砂除锈达Sa2.5级，喷涂环氧富锌底漆+氯化橡胶面漆 | 标准总干膜厚度≥140μm，可根据环境要求加强防腐。 |
| 设计使用寿命 | ≥30年 | 在正常维护条件下。 |
四、应用场景及案例
液压倾倒式闸门因其结构紧凑、景观友好、操控灵活的特点，特别适用于以下场景：
城市景观河道与生态水系：用于形成连续水面景观，营造瀑布、跌水效果，并可灵活调节水位以满足亲水活动需求。
中小型河道防洪与蓄水：在汛期可迅速倾倒泄洪，在枯水期可立闸蓄水，保障生态基流与农业用水。
灌溉渠道节制闸：准确控制渠道分水流量与水位，操作简便可靠。
水库溢洪道或泄水孔：作为工作闸门，用于控制泄流量。
经典案例参考：上海苏州河河口水闸即采用了大型液压倒卧式翻板闸门（原理相通），其单孔跨度达100米，自2006年运行以来，在保障城市防洪安全、调节水位、通航等方面发挥了关键作用，证明了此类闸门在高标准工程中的可靠性。
五、服务保障
作为专业的液压倾倒式闸门生产厂家，我们提供贯穿项目全周期的服务保障：
深度定制咨询：工程师团队提供前期技术咨询，根据您的现场图纸和水文资料，提供*优的选型与布置方案。
严谨设计制造：所有设计均通过合规计算与审核，采用标准化工艺与质检流程，确保出厂产品质量。
专业安装指导：派遣经验丰富的技术人员现场指导安装与调试，确保设备安装精度和系统运行正常。
全程操作培训：对业主方管理人员进行操作、日常维护及简单故障排除的培训。
长期售后支持：提供明确的质保期，质保期内免费维修。终身提供技术咨询与备品备件供应支持。
六、常见问题（FAQ）
Q1：液压倾倒式闸门与传统钢筋混凝土闸门或提升式平板闸门相比，优势在哪里？
A1：主要优势在于：启闭灵活快速，可任意角度调节；结构轻盈，对地基要求相对较低；景观效果好，闸门可完全倾倒至水面以下或不影响河道整体景观；具备一定排沙、排漂浮物能力。
Q2：在泥沙含量大的河道中使用，会不会容易损坏？
A2：我们的闸门在设计时已考虑此工况。其倾倒动作本身有助于扰动和排走底部淤沙。关键铰轴部位采用特殊密封和润滑设计，钢结构有加强防腐处理，能够适应多沙环境。
Q3：液压系统在野外长期运行，稳定性和维护如何保障？
A3：我们采用高可靠性品牌液压元件，系统设计有过滤、过载保护和报警功能。液压站可置于岸边井房内，维护方便。定期检查油位和滤芯即可保障长期稳定运行。同时，系统具备手动泄压功能，即使在断电情况下也能紧急放下闸门泄洪。
Q4：定制一台这样的闸门，交货周期需要多久？
A4：交货周期取决于闸门的尺寸、复杂程度和当前生产排期。一般而言，从设计确认、下料生产到厂内预装测试，周期约为30至60个工作日。我们会与您签订合同时明确具体的交付时间节点。
Q5：你们能提供从设计到安装的“交钥匙”工程服务吗？
A5：可以。我们拥有完整的技术团队和项目经验，能够承接包括土建条件咨询、闸门设备供应、安装指导调试直至验收的全过程服务，为您节省协调成本，确保工程整体质量。
如果您有更具体的技术参数需要讨论，或希望获取针对您项目的初步方案，欢迎随时联系我们的专业工程师团队。
