平板不锈钢闸门PZM

技术规格

一、性能参数表

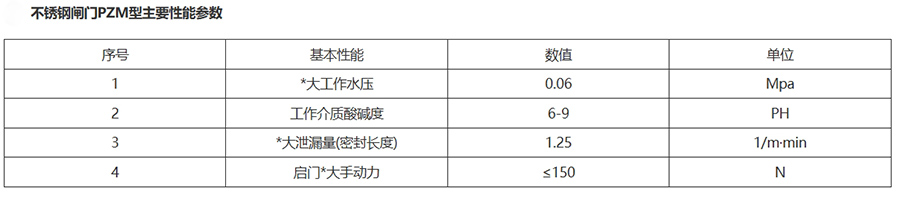

不锈钢阀门PZM型主要性能参数

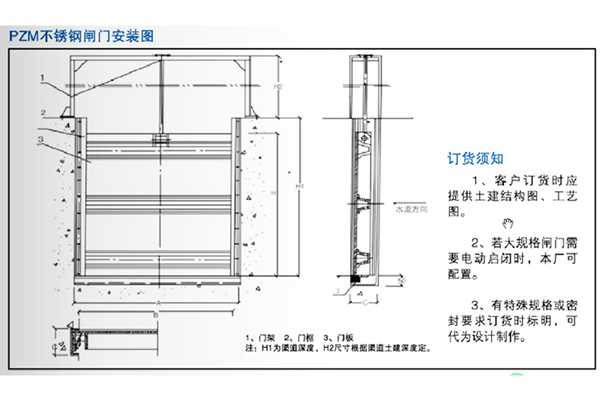

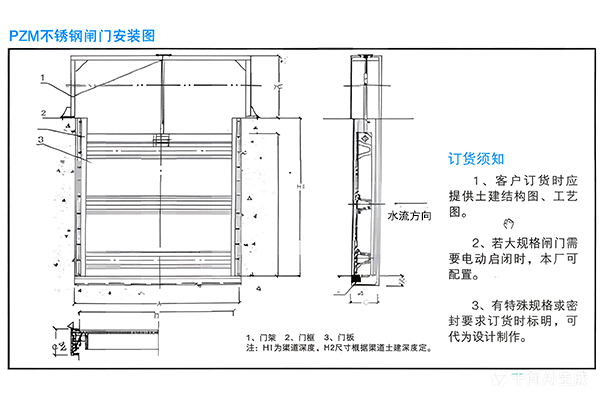

二、安装布置结构图

三、安装布置尺寸参数

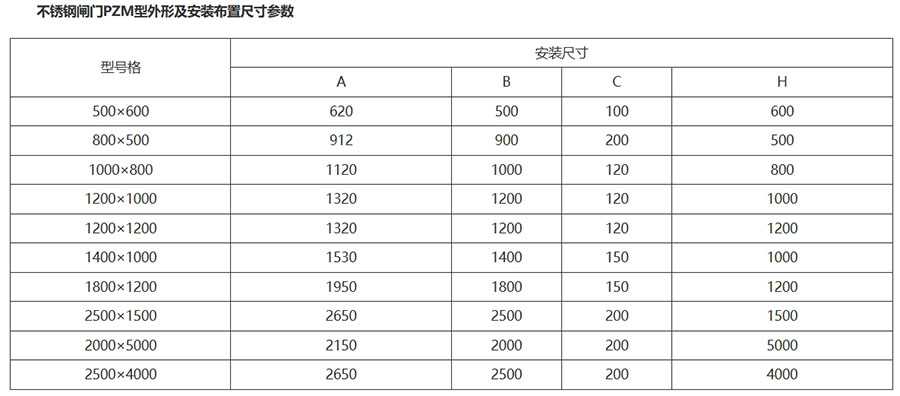

不锈钢闸门PZM型外形及安装布置尺寸参数

产品介绍

平板不锈钢闸门门是一种被广泛用在污水厂、排灌、排涝、石油、化工、冶金等场景的，用来拦截水流、调节流量、控制水位、排放泥沙和飘浮物等不锈钢材质的水闸，具有重量轻、耐腐蚀性能好、启闭轻便等优势等，是水工建筑物的重要组成部分。

一、平板不锈钢闸门PZM型号表示方法

二、平板不朽钢闸门PZM性能特点

1、启闭机方式灵活，可手动、电动、气动启闭；

2、适用介质范围广，可适用于污水、工业废水、海水等；

3、承压能力好，公称压力可达0.1兆帕，有要求的可做双向承压型；

4、密封效果好，采用优选“P”型橡胶软密封，密封严密；

5、防腐耐腐蚀性能较铸铁、钢制材质的都要好，使用寿命长；

6、安装简单，可设计为机闸一体式，安装方便。

三、平板不锈钢闸门结构组件

平板不锈钢闸门的结构组件比较简单，通常由门架、门框、门板、导轨、吊耳、密封装置、启闭机装置等组件构成。

四、平板不锈钢闸门分类

1、挡潮闸门：动水中关闭，静水开启，双向止水；

2、放水闸门：动水中开启，静水关闭；

3、工作闸门：动水中启闭；

4、检修闸门：静水中启闭；

5、事故闸门：动水中关闭，静水开启；

五、平板不锈钢闸门安装要点

平板不锈钢闸门的安装可分为两部分，一部分是安装前检查，另外一部分是安装，安装前检查一般包括有检查洞口是否符合土建尺寸要求，预留孔及预埋螺栓位置是否正确，闸门在运输过程中的变形及损伤等。在安装的时候需要注意以下几点：

1、将闸门安装就位后注意其垂直度，一般采用斜块校正，导轨和铅锤线偏差不得大于1/5000；

2、二次灌浆前应使闸门处于闭合状态，同时对止水面做好相应的防护工作；

3、配套启闭机安装过程中注意三点一线，同样需要确保垂直度，即启闭中线、丝杆中线、闸门中线在一条直线上，否则可能导致闸门受力不均，对组件造成损伤或损坏。

4、安装完成后记得做严密性试验。

六、选购须知

1、客户订货时应提供土建结构图、工艺图。

2、若大规格闸门需要电动启闭时，本厂可配置。

3、有特殊规格或密封要求订货时标明，可代为设计制作。
