技术规格

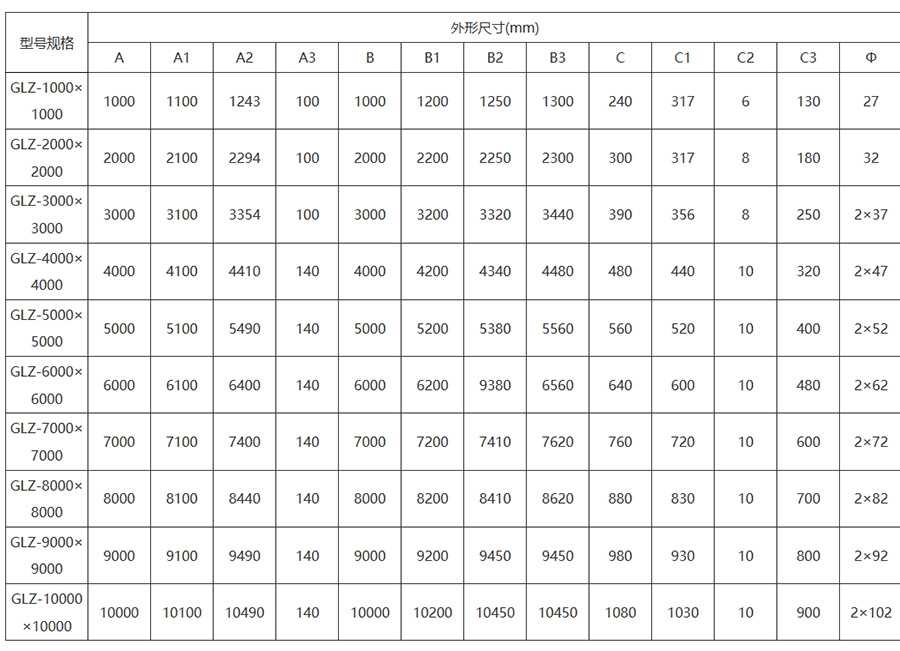

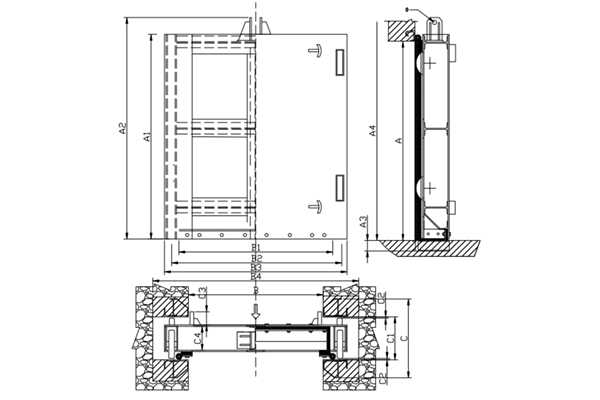

一、平面滚轮钢制闸门型号及外形尺寸参数
| 型号规格 | 外形尺寸 (mm) | 口径 D×D | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | A3 | B | B1 | B2 | B3 | C | C1 | C2 | C3 | Φ | ||
| GLZ-1000×1000 | 1000 | 1100 | 1243 | 100 | 1000 | 1200 | 1250 | 1300 | 240 | 317 | 6 | 130 | 27 | 1000 |
| GLZ-2000×2000 | 2000 | 2100 | 2294 | 100 | 2000 | 2200 | 2250 | 2300 | 300 | 317 | 8 | 180 | 32 | 2000 |
| GLZ-3000×3000 | 3000 | 3100 | 3354 | 100 | 3000 | 3200 | 3320 | 3440 | 390 | 356 | 8 | 250 | 2×37 | 3000 |
| GLZ-4000×4000 | 4000 | 4100 | 4410 | 140 | 4000 | 4200 | 4340 | 4480 | 480 | 440 | 10 | 320 | 2×47 | 4000 |
| GLZ-5000×5000 | 5000 | 5100 | 5490 | 140 | 5000 | 5200 | 5380 | 5560 | 560 | 520 | 10 | 400 | 2×52 | 5000 |
| GLZ-6000×6000 | 6000 | 6100 | 6400 | 140 | 6000 | 6200 | 9380 | 6560 | 640 | 600 | 10 | 480 | 2×62 | 6000 |
| GLZ-7000×7000 | 7000 | 7100 | 7400 | 140 | 7000 | 7200 | 7410 | 7620 | 760 | 720 | 10 | 600 | 2×72 | 7000 |
| GLZ-8000×8000 | 8000 | 8100 | 8440 | 140 | 8000 | 8200 | 8410 | 8620 | 880 | 830 | 10 | 700 | 2×82 | 8000 |
| GLZ-9000×9000 | 9000 | 9100 | 9490 | 140 | 9000 | 9200 | 9450 | 9450 | 980 | 930 | 10 | 800 | 2×92 | 9000 |
| GLZ-10000×10000 | 10000 | 10100 | 10490 | 140 | 10000 | 10200 | 10450 | 10450 | 1080 | 1030 | 10 | 900 | 2×102 | 10000 |

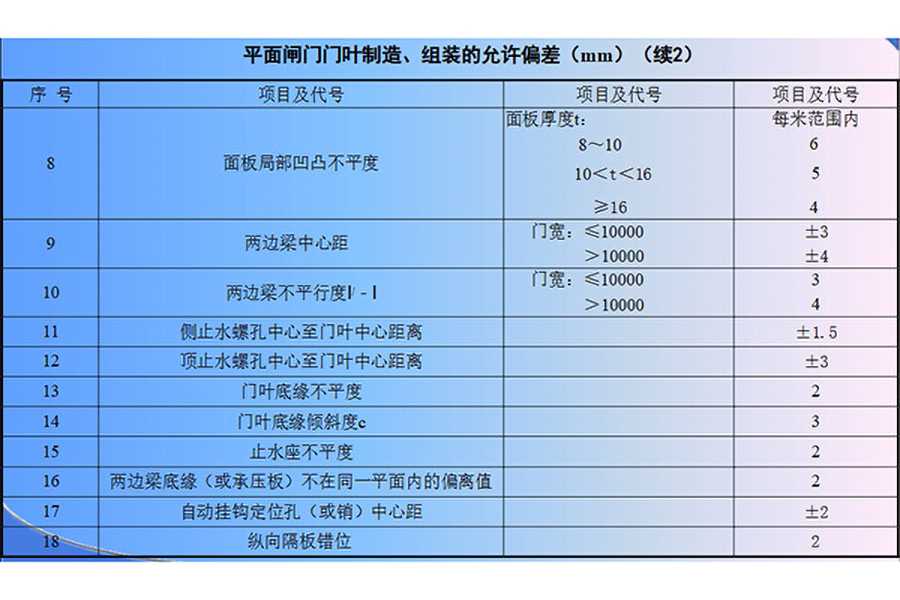

二、平面滚轮钢制闸门制造及组装允许偏差表
| 序号 | 项目及代号 | 条件/分档 | 允许偏差（mm） |
|---|---|---|---|
| 1 | 面板局部凹凸不平度 | 面板厚度t：8~10 | 6（每米范围内） |
| 面板厚度t：10<t<16 | 5（每米范围内） | ||
| 面板厚度t：≥16 | 4（每米范围内） | ||
| 2 | 两边梁**距 | 门宽：≤10000 | ±3 |
| 门宽：>10000 | ±4 | ||
| 3 | 两边梁不平行度 | 门宽：≤10000 | 3 |
| 门宽：>10000 | 4 | ||
| 4 | 侧止水螺孔**至门叶**距离 | ±1.5 | |
| 5 | 顶止水螺孔**至门叶**距离 | ±3 | |
| 6 | 门叶底缘不平度 | 2 | |
| 7 | 门叶底缘倾斜度c | 3 | |
| 8 | 止水座不平度 | 2 | |
| 9 | 两边梁底缘（或承压板）不在同一平面内的偏离值 | 2 | |
| 10 | 自动挂钩定位孔（或销）**距 | ±2 | |
| 11 | 纵向隔板错位 | 2 |
产品介绍

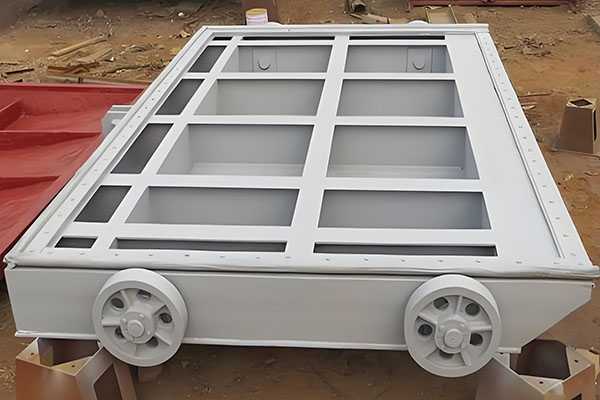

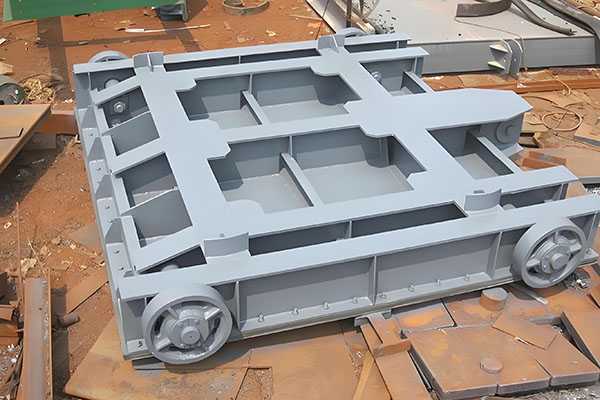

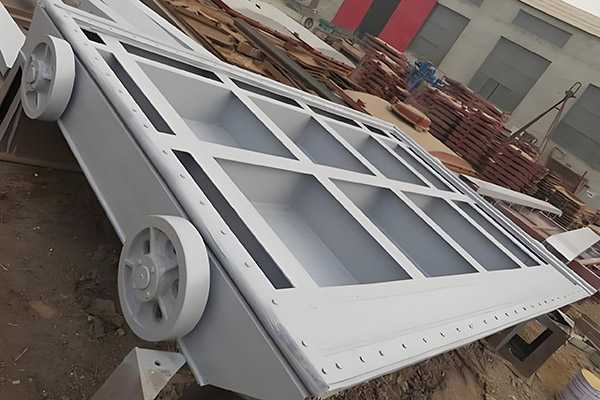

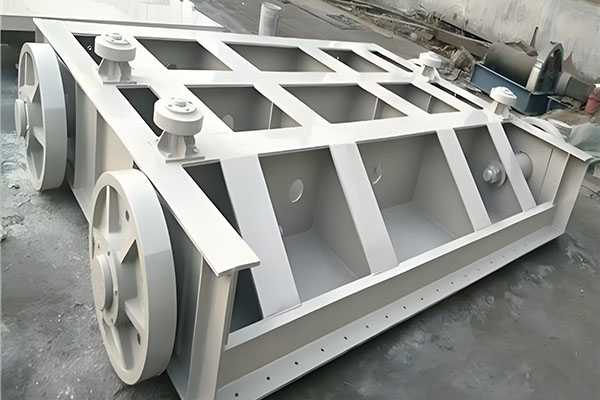

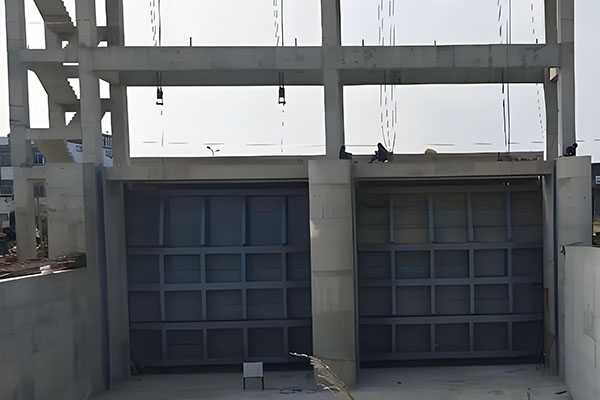

平面滚轮式钢制闸门是一种可承受较大水头的，碳钢结构水工闸门，主要由门叶框架、橡胶水封、锁定梁、滑块等组成。具有结构简单、耐久性强、操作起来灵活、使用寿命长等优势特点。广泛适用于各种水电工程中去调节水位、调度洪水、水电站闸门等，比如作工作闸门、事故闸门、检修闸门等。
一、平面滚轮钢制闸门工作原理
平面滚轮钢制闸门的工作原理简单点说，就是通过启闭机做为动力源来是闸门的门页在预设轨道上上下移动来实现闸门的启闭。其中门架和门体稳固地安装在水中，而滑轨则巧妙地安装在门架下方。它们共同确保门体在工作时，能够沿着门框和滑轨，垂直方向上进行反复运动，吊块和轴销则是连接传动系统的螺杆（钢丝绳）与门体的关键部件，通过启闭机的运转来实现闸门的启闭，另外楔紧装置采用了斜楔，可紧可松，使门叶在下降到设定的限位置时，使门框与门体密封座面能紧密贴合止水。
二、平面滚轮钢制闸门优点
1、操作超便捷：电机或人工，随心所欲控制，无需费力升降。安全又可靠，真是省时又省心！
2、耐用性好：优选钢材加上防锈处理，恶劣环境也能轻松应对。稳定、坚固，耐久性MAX！
3、防护力强：防洪、阻挡，一闸在手，洪水无忧！周边建筑和土地，都能得到它的贴心保护。
4、安全至上：智能化控制系统，实时监测、控制，异常情况及时处理并预警。安全，从未如此简单！
5、水力发电能力提升：进水流量调节得心应手，提高流量利用效率，让水力发电效率更高！
三、平面滚轮钢制闸门安装要点
1、在闸门安装前，得按设计图样复测各项尺寸，得确保万无一失。而分节闸门组装后，也得按照标准复测尺寸，就像给它穿上合身的“战甲”。
2、说到节间连接，螺栓得拧得紧紧的；焊接的话，得用已经评定合格的焊接工艺，还得控制变形，保证结实耐用。
3、充水阀的尺寸也得准确到位，导向机构得灵活可靠，密封件与座阀得紧密接触，这样才能满足止水要求。
4、别忘了橡胶水封，它的物理机械性能得满足规定，螺孔位置得和门叶及水封压板上的螺孔位置对上。孔径得比螺栓小1.0mm，还得用专用空心钻头掏孔，严禁烫孔。拧紧螺栓后，端部应低于橡胶水封自由表面8.0mm。
5、橡胶水封表面得光滑平直，安装后两侧止水距离和顶止水至底止水底缘距离的偏差得控制在士3.0mm内，止水表面的平面度公差为2.0mm。
6、若采用常温粘接剂胶合，抗拉强度应橡胶水封抗拉强度的百分之85，橡胶水封接头宜采用生胶热压硫化胶合方法，胶合接头处不得有错位、凹凸不平和疏松现象
7、止水安装后，两侧止水距离和顶止水至底止水底缘距离的偏差不得超过为士3.0mm，止水表面的平面度公差不得超过为2.0mm。闸门处于工作状态时，橡胶水封的压缩量应符合设计图样规定，同时要进行透光检查或冲水试验。
8、平面闸门还得做静平衡试验，就像给它做个“体检”。当闸门吊离地面100mm时，通过滚轮或滑道测量倾斜，平面链轮闸门的倾斜应不超过门高的1/1500，且不大于3.0mm;当超过上述规定时，应予配重。
