潜孔式钢制闸门

技术规格

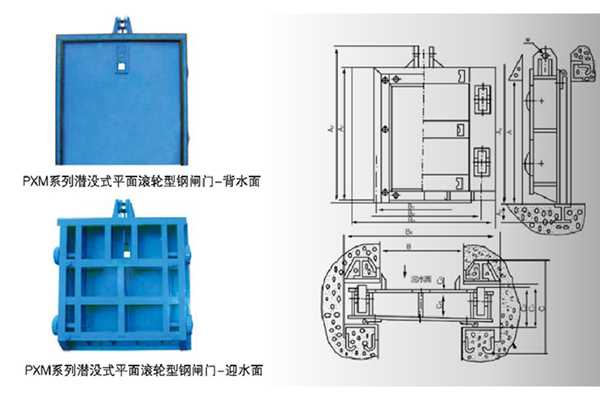

一、潜孔式钢制闸门安装布置图

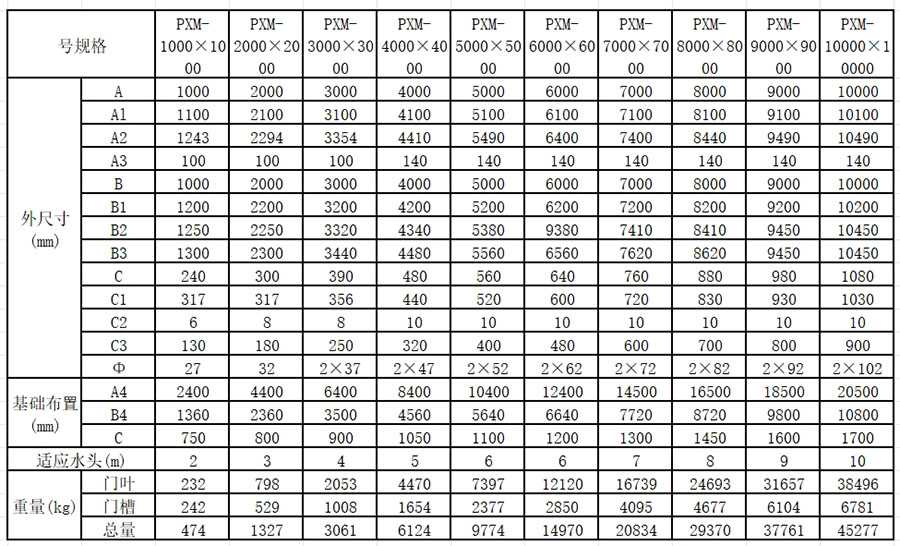

二、潜孔式钢制闸门常见规格型号外形尺寸参数及安装尺寸参数表

产品介绍

潜孔式钢制闸门指水面没过闸门顶部，整个闸门在关闭的状态下处于水面以下，本厂生产此系列闸门的常规型号从1*1米到10*10米，特殊规格型号的支持定制生产叫那个，适用水头从2米到10米的都有。可配型螺杆、卷扬、集成液压启闭机等各种启闭机。

一、潜孔式钢制闸门特点

1、采用Q235碳钢加工而成，具有良好的抗压及抗冲击性能；

2、侧止水采用P型橡胶止水，底止水采用条形橡胶止水，止水效果优良；

3、闸门受力经严格受力计算加工而成，承压能力强，性价比高；

4、表面严格喷砂除锈，喷锌防腐喷涂，适用寿命更长；

5、闸门设计的流阻小、耐久性好，方便开启；

6、设置顶部、两侧和底缘四边止水，止水严密。

二、潜孔式钢制闸门结组件及工作原理

1、潜孔式钢制闸门结构组件：

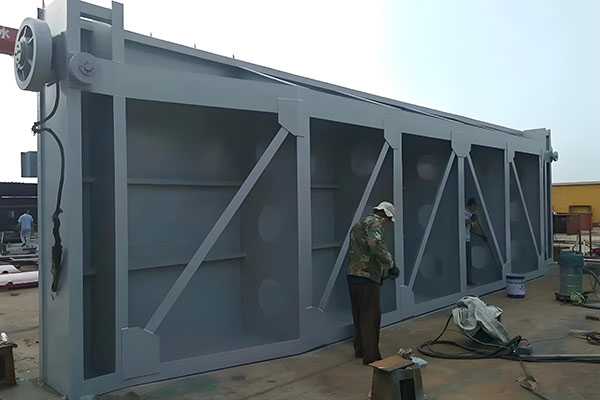

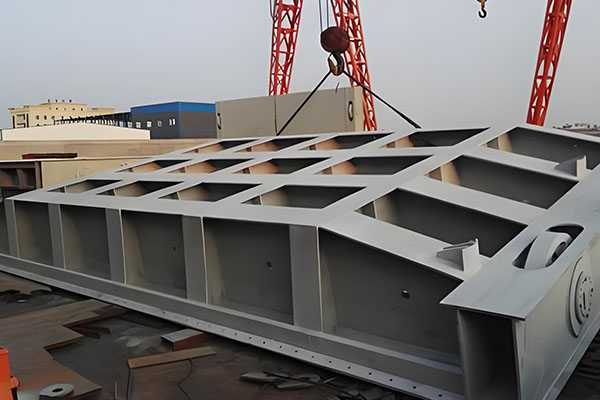

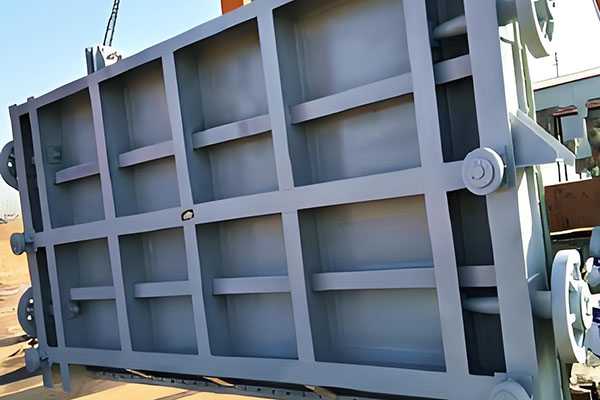

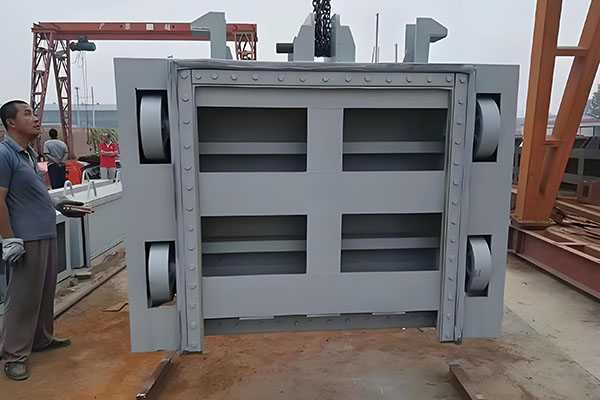

门页（钢面板、梁格及纵、横向联结系组成）、行走支承（主行走支承、侧向支承及反向支承装置）、止水、吊具、埋固构件（主轨、侧轨、门楣、底坎、门槽护角、护面和底槛）、启闭机械等组件构成。

2、潜孔式钢制闸门工作原理

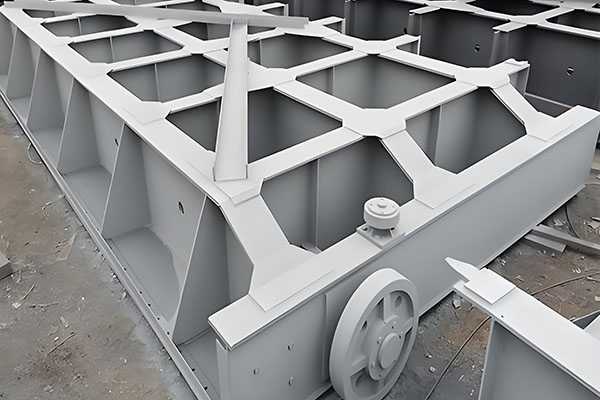

受力原理：水压直接作用在闸门的面板上，然后面板将压力传递给边梁，边梁传递给主轮，主轮传递给轨道，轨道转递给混凝土墩。

启闭原理：由启闭机设备（可为螺杆式、卷扬式、液压式）做为动力源，通过吊具连接闸门门页，来带动门页沿着预设的轨道上下运动来实现对闸门的开启和关闭。

三、潜孔式钢闸门安装

首先，得测量主、反轨道和闸门的厚度，这三者加起来得小于闸槽的预留尺寸。小于的话，安装就能顺利进行；大了？那可得找原因，解决问题再说。

接着，看清楚流水方向，还要分辨是前止水还是后止水，这些都不能马虎！

然后，找到吊点中线和闸门底止水的位置，明确底止水在闸槽的哪个位置。根据这个位置，把底坎稳稳地放入闸槽底部，用水平尺检查一下，确保底坎面平平整整。

再来，根据出水口宽度和闸门厚度，确定主轨的位置。用垂线吊直主轨面，把主轨的钢筋和预埋筋点焊连接，稳稳当当的。

反轨的安装也是同理，根据出水口尺寸和闸门宽度来放，方法和稳定主轨一样。

别忘了还有门楣哦！按照出水口的高度来安门楣，门楣面和迎水面的轨道面得平齐，再和预埋钢筋点焊连接。

都连接好了，再测量一下出水口的宽高和门槽的宽度，看看是否符合图纸要求。符合的话，就焊接稳固；不符合？调整后再焊接。

试装闸门，顺利的话就吊起闸门，按二期预留的尺寸支盒子板，准备灌注混凝土。试装不顺利？别急，找出问题，调整后再灌注混凝土。
