技术规格
液压折叠坝部分技术标准规范如下：
GB/T14173 水利水电工程钢闸门制造、安装及验收规范
GB50017 钢结构设计规范
GB50034 建筑照明设计标准
GB50265 泵站设计规范
GB/T5117 非合金钢及细品粒钢焊条
GB/T 5118 热强钢焊条
GB51247水工建筑物抗震设计标准SL41 水利水电工程启闭机设计规范SL74 水利水电工程钢闸门设计规范SL252 水利水电工程等级划分及洪水标准
SL265水闸设计规范
SL587水利水电工程接地设计规范
SL612水利水电工程自动化设计规范
SL654水利水电工程合理使用年限及耐久性设计规范SL725 水利水电工程安全监测设计规范
SL753水力自控翻板闸门技术规范
产品介绍

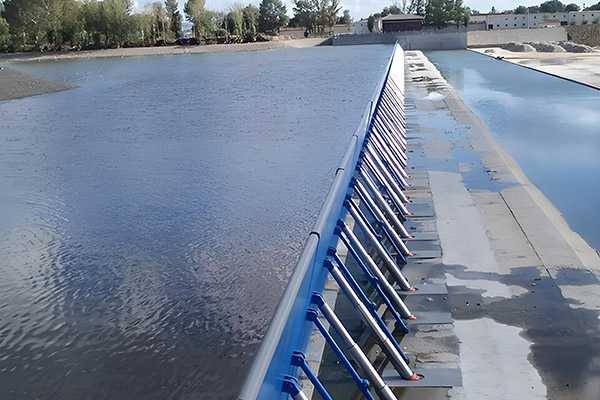

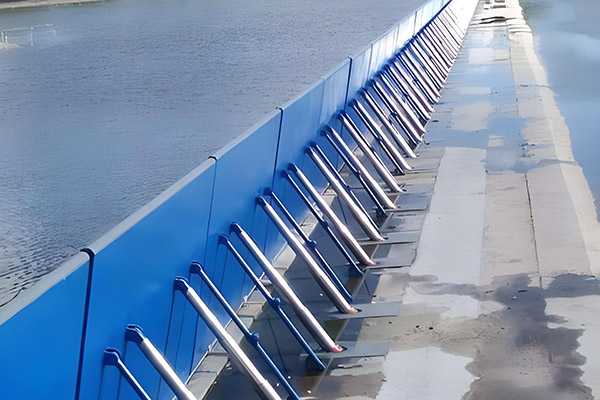

液压折叠坝属于一种新型的液压升降坝，与传统的液压坝相比，支撑杆采用折叠的设计，也被称为折叠杆液压坝。是在滑动支撑液压升降坝的基础上进行修改的新型液压坝，其与直推式液压坝的主要区别在于它取消了整根支撑杆的结构形式，以支撑销锁定结构代之。折叠液压坝的支撑系统为折叠式支撑结构，其主要支撑构件分为上、下连杆，两者中间通过支撑销连接，并配有锁定液压缸，下支撑杆底部铰接于固定铰支座。
一、结构及工作原理

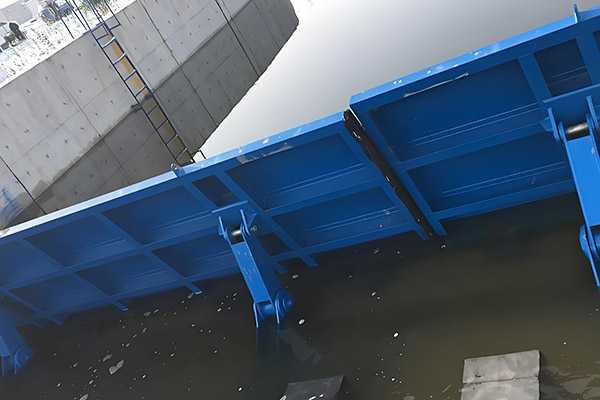

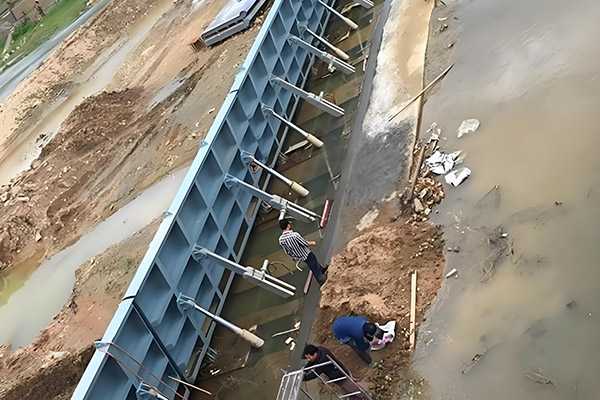

液压折叠坝由挡水面板、支撑杆、液压杆、液压缸、液压泵站和控制室等组件构成，当需要折叠液压坝卧坝行洪时，上、下支撑连杆能够折叠收拢，不但能够降低支撑液压油缸的推力行程,节约油缸成本，而且还能节省支撑连杆下放后的空间，当需要立坝拦水时，折叠液压坝的上、下连杆展开,支撑住面板进行挡水。 折叠支撑系统可以自由固定液压坝升坝高度,不受限于限位卡的数量和位置
二、液压折叠坝优势特点
1、在增强坝体抗冲击能力的同时，还可以消除消除因水流回转产生的坝体震颤现象。
2、机械支撑，增强坝体抗冲击能力，强钢结构可承受60T的冲击力；
3、具备无电放坝功能，放坝后支撑杆置于坝体翼下，外部不露痕迹保护液压缸不受泥沙、流石侵蚀；
4、运行灵活无卡阻，单个坝面的提升可在30秒内完成，提升速度完全满足汛期应急操作的要求
5、沉积物排放和排漂浮物效果好，单个坝的表面可以调节到很小的程度，漂浮物可以顺利通过；
6、任意调节挡水高度，由于每个门板都可以单独运动，即使其中一个门板发生故障，其他门板仍然可以正常工作，确保了系统的稳定性，大坝的基础可以通过单个坝体的反复升降来冲刷。
7、可形成二级瀑布。
三、液压折叠坝应用
适用于水位落差较大，水压较高、水流湍急的河流，折叠式支撑杆具有稳定支撑、增强坝体抗冲击能力，消除因水流回转产生的坝体震颤现象。
