手动插板阀

技术规格

一、手动插板阀技术性能

1、主体结构材质：不锈钢或碳钢；

2、工作压力：0.1MPa；

3、驱动方式：手轮

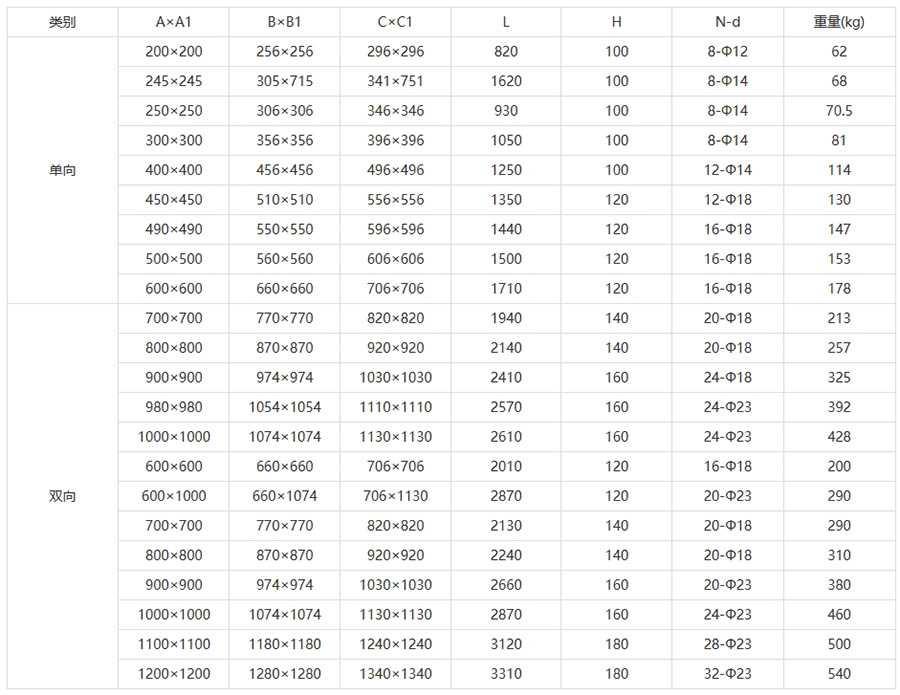

二、手动插板阀常见规格型号参数

产品介绍

手动插板阀又称手动刀闸阀和螺旋闸阀，是一种广泛用于控制冶金、碳、化工、建材等行业粉末、颗粒、颗粒和小材料流量或输送的闸阀设备。可配备Z型电动执行，形成电动插板阀，用于切断管道中介质或气动执行机构，形成气动插板阀

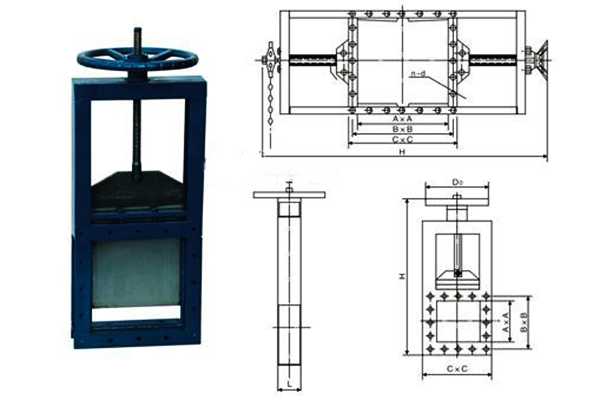

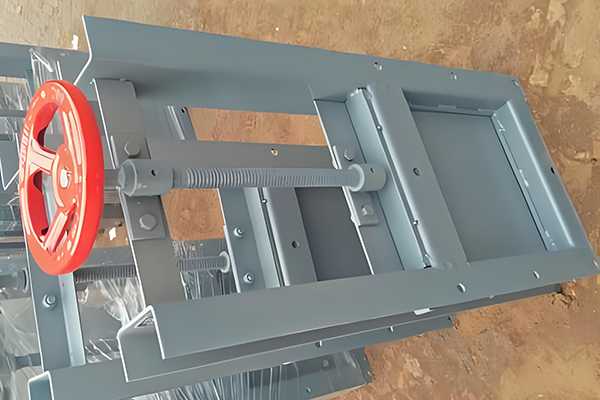

一、结构组件及结构图

1、阀体：手动插板阀的支撑结构，由铸铁、钢、不锈钢等材料制成，配有两个法兰连接口，连接管道。

2、插板：用于调节管道中流体的流量和方向，类似于闸门的挡水板。碳钢或不锈钢是常见的材料，外观形状为圆形或矩形。

3. 导轨：采用金属条或U型槽，用于支撑和引导插板的运动方向。材料主要由不锈钢或碳钢制成，并经过严格的机械加工，以确保其平整度和精度。

4、手柄：用于调节插板的开度。材料主要由铸铝或钢制成。手柄上配有圆形或矩形的旋转部件，通过旋转手柄调节插板的开关。

5、密封组件：确保插板阀工作的严密性，包括密封圈、密封面等组件。密封圈由橡胶、聚四氟乙烯等材料制成，密封面经过严格加工，确保其平整度和精度。

7、弹簧：帮助插板恢复关闭状态，材料由不锈钢或碳钢制成，需要根据插板阀的具体要求进行选择和调整。

二、工作原理

闸门上有一个直径大小的圆口，使闸门上的圆口与直径完全分离和一致。手动插板阀是主要的控制设备，广泛应用于冶金、矿山、建筑材料和粮食中。手动插板阀通常是一种粉末、颗粒、颗粒和小材料的流量或输送量。手动螺旋闸阀的直径与卸料器的进料口相匹配，包括方形和圆形。

三、优势特点

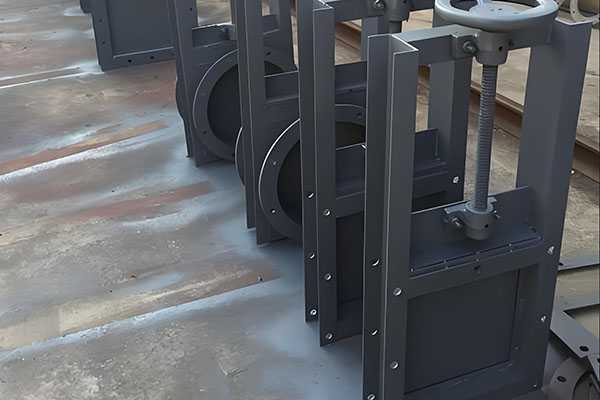

1、手动螺旋闸阀法兰连接安装简单

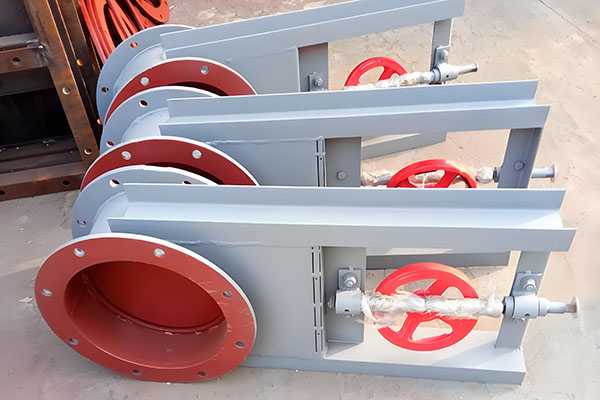

2、规格型号多样，进出口有方形和圆形两种，根据口径大小有几十种规格

3、广泛应用：广泛应用于冶金、碳素、化工、建材等行业。

4、结构简单紧凑，设计合理，密封可靠，操作轻便灵活，体积小，通道流畅，阻力小，安装方便，拆卸方便

5、防磨损和自动补偿功能寿命长。

四、安装要点

1、手动螺旋闸阀可水平或垂直安装

2、安装插板阀前，应检查阀腔、密封面等部位，不得附着污垢或砂粒；

3、各连接部位的螺栓，要求均匀拧紧；

4、检查填料部位要求压紧，既要保证填料的密封性，又要保证闸板的灵活开启；

5、安装阀门前，用户应校对阀门型号、连接尺寸，注意介质流向，确保与阀门要求的一致性；

6、用户在安装阀门时，须预留阀门驱动的*要空间；

7、驱动装置的接线须按线路图进行；

8、插板阀须定期保养，不得随意碰撞及挤压，以免影响密封。
