卧式人字闸门一字闸

技术规格

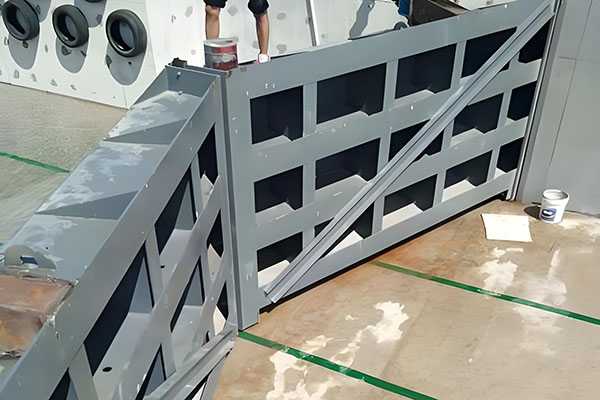

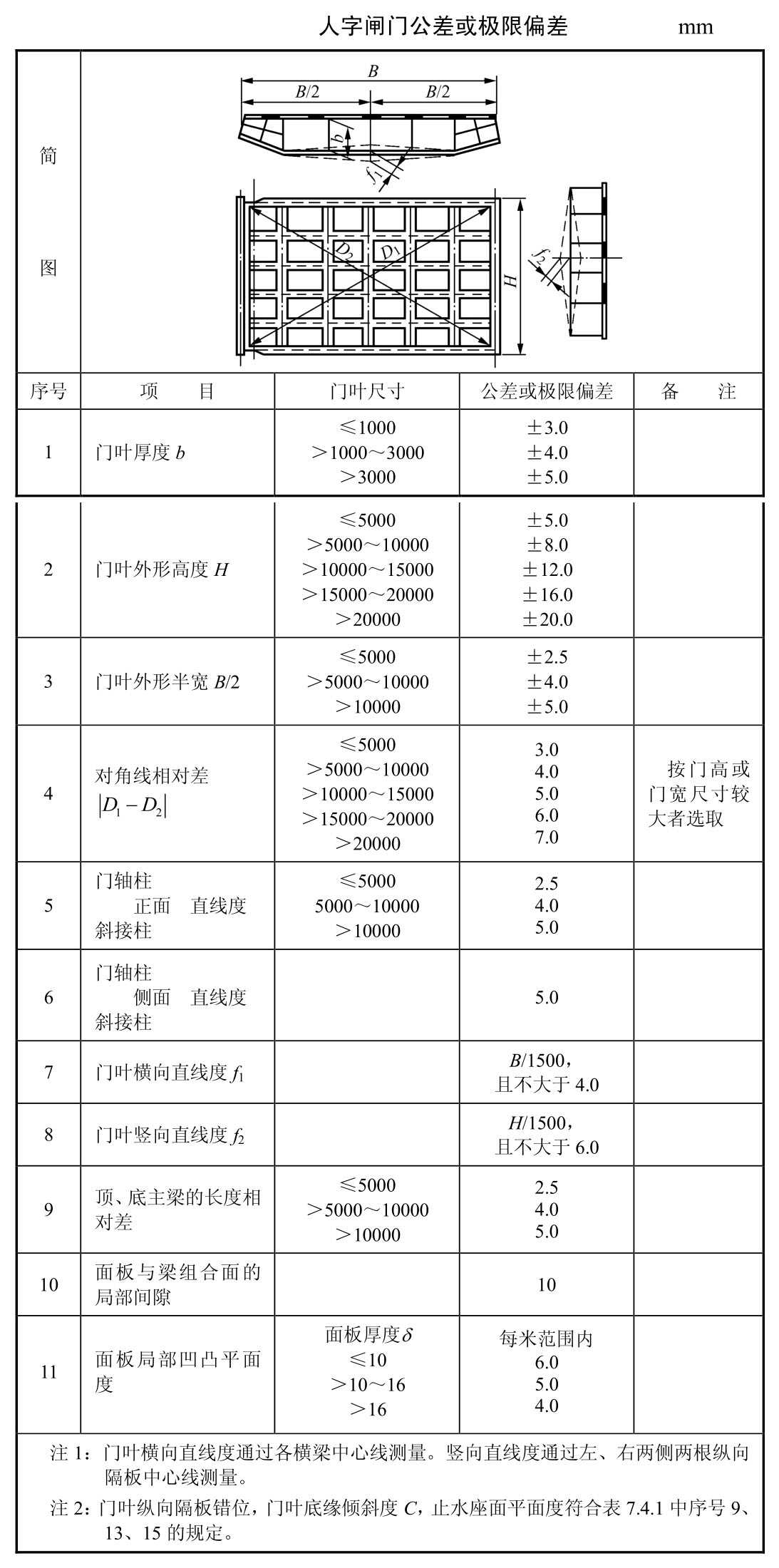

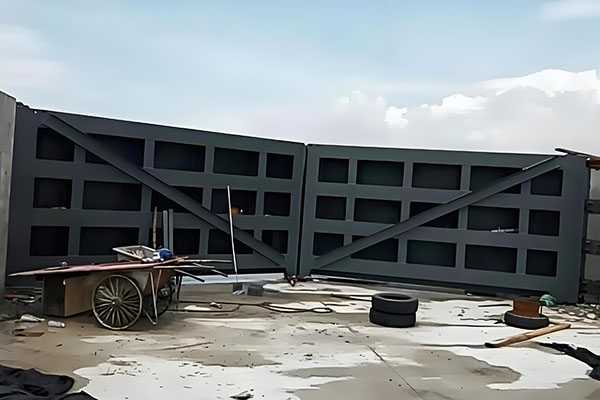

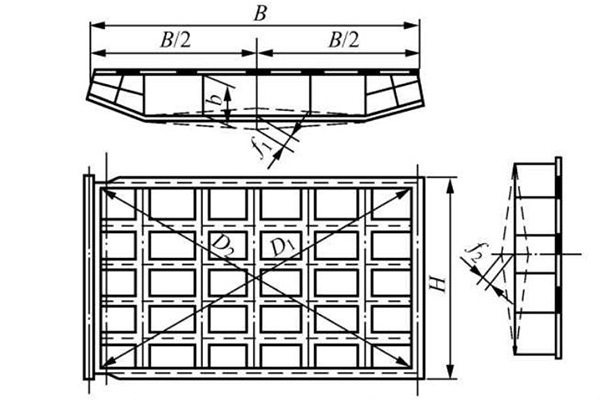

卧式人字闸门一字闸门制造偏差公差表

人字闸门公差或*限偏差（单位：mm)
序号	项目	门叶尺寸	公差或*限偏差	备注
1	门叶厚度b	≤1000	±3.0
		>1000~3000	±4.0
		>3000	±5.0
2	门叶外形高度H	≤5000	±5.0
		>5000~10000	±8.0
		>10000~15000	±12.0
		>15000~20000	±16.0
		>20000	±20.0
3	门叶外形半宽B/2	≤5000	±2.5
		>5000~10000	±4.0
		>10000	±5.0
4	对角线相对差\|D₁-D₂\|	≤5000	3.0	按门高或门宽尺寸较大者选取
		>5000~10000	4.0
		>10000~15000	5.0
		>15000~20000	6.0
		>20000	7.0
5	门轴柱正面直线度	≤5000	2.5
	门轴柱正面直线度	5000~10000	4.0
	斜接柱直线度	>10000	5.0
6	门轴柱正面直线度		5.0
	斜接柱直线度		5.0
7	门叶横向直线度f		B/1500, 且不大于4.0
8	门叶竖向直线度f		H/1500, 且不大于6.0
9	顶、底主梁的长度相对差	≤5000	4.0
		>5000~10000	4.0
		>10000	5.0
10	面板与梁组合面的局部间隙		10
11	面板局部凹凸平面度	面板厚度δ≤10	6.0
		面板厚度δ>10~16	5.0
		面板厚度δ>16	4.0

注1：门叶横向直线度通过各横梁中线测量。竖向直线度通过左、右两侧两根纵向隔板中线测量。

注2：门叶纵向隔板错位，门叶底缘倾斜度C，止水座面平面度符合表7.4.1中序号9、13、15的规定。

产品介绍

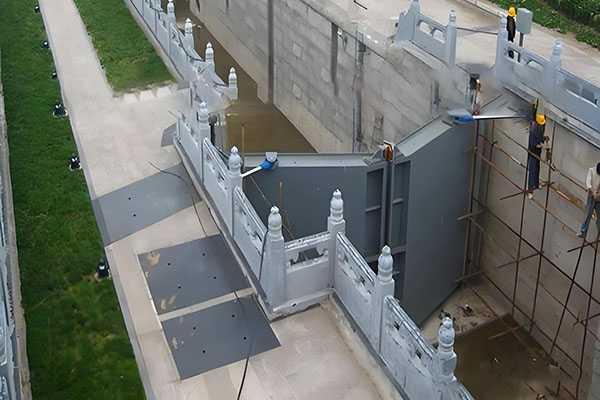

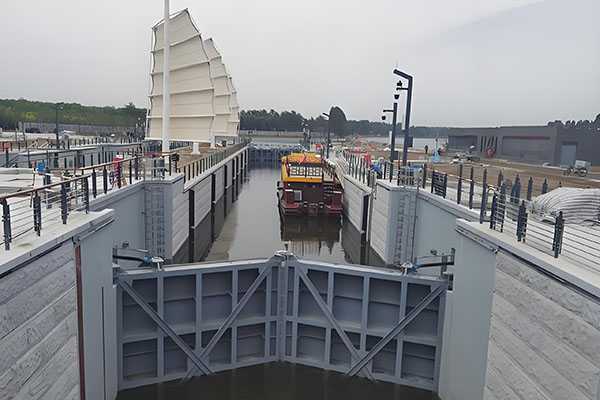

卧式人字一字闸门用于内河航道的船闸、市政工程的一字门以及某些场合的双一字门的启闭。

卧式人字闸门一字闸

一、卧式人字闸一字闸门结构

1、人字闸：左右两扇门叶分别绕水道边壁内的垂直门轴旋转，关闭水道时，俯视形成“人”字形状的闸门。

2、一字闸门：由门槽、板扇和门框组成。其中门槽是安装在水利工程水利建筑物体上的一种钢筋混凝土结构,其功能是固定板扇，同时起到导流的作用。

二、卧式人字闸一字闸门工作原理：

左右两扇门叶分别绕水道边壁内的垂直门轴旋转，关闭水道时，俯视形成“人”字形状的闸门。人字闸工作时，两扇门叶构成三铰拱以承受水压力；水道开时，两扇门叶位于边壁的门龛内，不承受水压力，处非工作状态。人字闸门一般只能承受单向水压力，而只能在上、下游水位相等，静水状况下操作运行，用于通航河道的船闸，作为工作闸门布置在上、下闸首

卧式人字闸一字闸门工作原理及性能特点

三、卧式人字闸一字闸门性能特点

1、人字门和一字门单向止水在平水或水位差不大时启闭闸门；

2、结构紧凑、经济性好、安全可靠、维护简单、安装方便等优点。

3、适用于市政、湿地公园、内河航道的人字门或一字门的启、闭

四、卧式人字闸一字闸门安装要点

1 底枢轴孔或蘑菇头中的限偏差应不大于 2.0mm，左右两蘑菇头高程限偏差为士3.0mm，其相对差应不大于2.0mm，底枢轴座的水平倾斜度应不大于1/1000。

2、门叶安装应以底横梁中线为水平基准线，以门体中线为垂直基准线，并在门轴柱和斜接柱端板及其他*要部位悬挂铅垂线进行控制与检查。

3、门叶安装应按照吊装对位、焊接并检验合格之后再吊装下节的程序进行。焊接应采用已经评定合格的焊接工艺，并采取有效的防止和监视焊接变形措施。

4、顶枢埋件应根据门叶上顶枢轴座板的实际高程进行安装:拉杆两端的高差应不大于 1.0mm。

卧式人字闸一字闸门安装要点

5、两拉杆中线的交点与顶枢中应重合，其偏差应不大于2.0mm
