液压合页坝是一种采用液压三铰点变幅机构原理与传统翻板闸门技术相结合，将合页坝门体、底轴铰接座、液压缸共同作用在预埋件之上，连接成一个整体式的升降系统。液压合页坝系统由闸门门体、底轴铰接座、预埋件、液压系统及电控系统等部分组成。坝体（门页）围绕底轴转动液压缸与门体形成小角度支撑且倒伏方向一致，从而实现立闸挡水，降闸泄洪的目的。
一、结构组件
1、合页坝门体：围绕底轴旋转并起挡水作用的钢制门板或钢构件。
2、止水：用于密封合页闸门门体与基础底板、侧墙、以及闸门门体之间连接的胶件。
3、预埋件：预先安装(埋藏)在隐蔽工程内的钢结构构件，在结构浇注时安置的构配件，用于底轴铰接座的连接。
4、底轴铰接座：安装在预埋件上，用于闸门门体、预埋件连接且支撑闸门门体的钢构件。
5、液压系统：由液压缸、液压站、连接管路等组成，用于提供合页闸门门升降动力。
6、电控系统：用于对合页闸门系统进行控制及保护的系统。

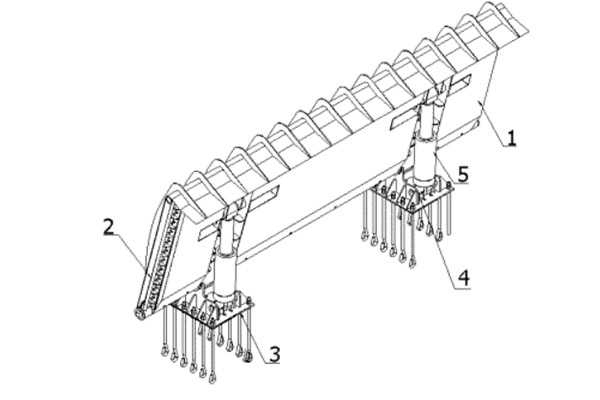

说明：1、液压合页坝门体；2、止水；3、预埋件；4、底轴铰接座；5、液压缸。
二、液压合页坝工作原理及图解

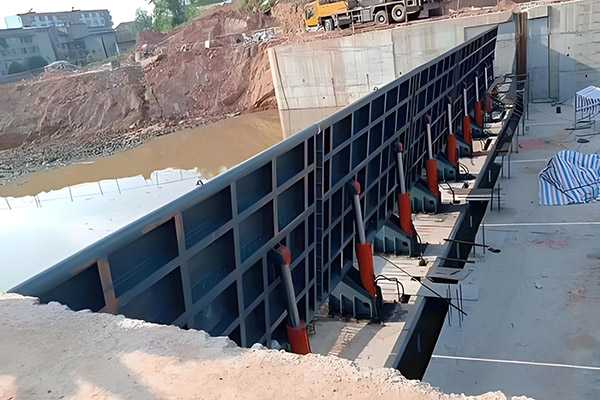

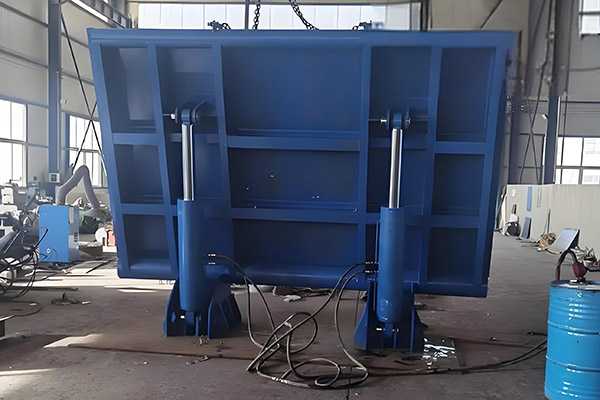

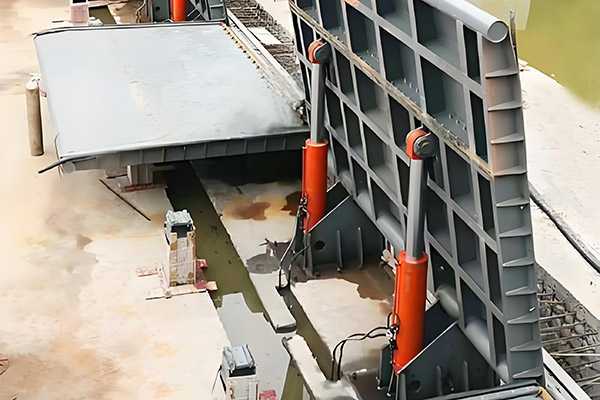

液压合页坝的工作原理是通过背部的液压启闭机来实现坝面的翻转升降来实现挡水和泄水的，每扇合页坝的门体、底轴铰座、液压油缸共同作用在预埋件上，形成一个整体的升降结构，坝体随着液压油缸的顶起逐渐翻转直立，形成挡水，当液压油缸逐步缩回时，坝体逐渐向下翻转倒下来泄流。

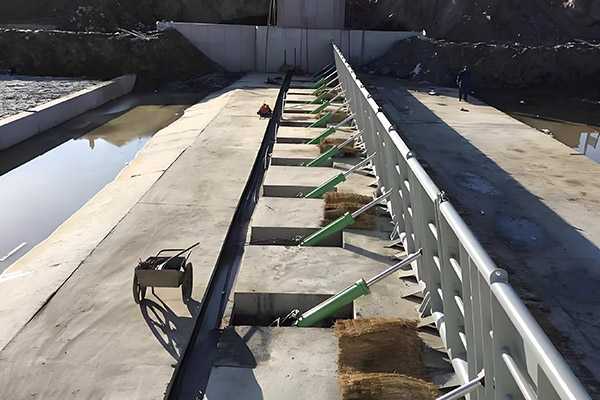

三、液压合页坝优势特点
1、驱动装置 支撑 水坝 和水的重量 ，能够承受 60吨的 冲击力
2、安装了安全阀门 来控制系统 配置 ，有效应对 冬季 冰胀导致的压力问题 。
3、每扇水坝表面 都可以在 设计 的运动 范围内 停留在 任何 角度 ，因此 可以任意 调整 并长期保持水位
4、在不需要设置拦阻污物的 上游 ，当有漂浮物和泥沙时，只需轻微调整单扇坝面 ，漂浮物 和泥沙就能顺利 通过 ，排沙和排漂效果 十分明显 。
5、新增的防护套装具有较好的 防沙 和防腐效果
6、坝面升降可以在 30秒内完成 ，速度 惊人 。
7、在无电和无任何动力源 情况下 ，可实现无动力式手动直接降坝。
8、利用手动系统 ，可以同时或分别降低多个水闸 的洪水流量 。用户可以自由调控水闸的降低 速度 ，确保系统的可靠性和安全性
9、可以选择 单个 闸门 开启 ，实现 少量 水流 泄洪 ，也可以 同时 调节 整个 坝面 ，增加或减少 蓄水 高度 ，操作简单 灵活多样 ，方便 随意 。
10、油路 设置 简便 ，易于操作 ，能够建立水系 网络平台 ，实现 远程监控 和跨地域 的监视 与控制 ，可搭建 遥控 服务器 ，实现 异地 自动警报功能
11、可随意组合 单个 坝面 的宽度 ，无需安装 闸门 ，土建工程 量少 ，施工简便
12、暗藏型支撑 ，重力点较低 ，坝面 整洁有序 ，景观效果美丽 。
四、液压合页坝安装要点，液压合页坝的安装可分为五部分，分别是预埋安装、门体安装、止水安装、液压系统安装、控制系统安装。
A、液压合页坝预埋件安装
1、预埋件安装按照施工图纸的规定执行，并符合SL381的相关规定。
2、预埋件安装的公差或*限偏差应规定。
B、液压合页坝门体安装
１、安装前应检查预埋件位置，高程，标记误差，依据图纸测放**线，在闸门门体放下位置施划位置线，制作定位，确认无误后开始闸门门体安装。
２、应采用水准仪进行高程控制，调整底轴铰接座，使其高程差符合技术要求。
３、应对合页闸门门体进行整体调整，确保门体底轴线、顶轴线与设计轴线雪命ク轴连接处设置橡胶止水垫，门体顶轴与基础板距离要达到设计要求。
４、测量人员应再次对闸体门体进行定位测量，采用焊接方式焊接门体基座与较支座期础板，并焊实预埋锚栓。安装完成后进行复核，其底轴铰接座安装公差或*限偏差应符合GB/T14173-2008中第8章表24的规定。
C、闸门止水安装
1、闸体止水包括底轴止水、铰轴止水、侧止水和边墙止水，其安装质量应符合GB/T14173-2008中第8章的规定。
2、安装前需对其止水带进行质量检查，安装时应注意保护，防止变形和撕裂。注意止水带的型式、尺寸应符合施工图纸的规定，其拉伸强度、伸长率、硬度等均应符金以青要求。
a)采用P型橡胶止水带，采用镀锌扁铁作为压板，采用栓连接;
b)P型橡胶止水带采用冲压式打孔，其规格要严格符合设计要求与标准；
c)安装门体止水板其水封效果应符合设计要求，不应强行安装，防止损坏水封效果；
d)螺栓的级别选择应符合设计要求:
e)安装完成后进行复核。
D、液压系统安装及调试
1、设备到场后，经检查、验收合格后方可进行安装。
2、液压系统安装及调试应符合SL381-2007标准中第7章的规定。
E、控制系统安装及调试
1、控制系统安装及调试应符合 GB50150、GB50052、GB50054、GB50055、GB50062相关要求。
2、设备应按照合同办理验收及接受工作。
3、设备接收后，应记录并检查包装物型号、规格、附件等，进行妥善保管。
