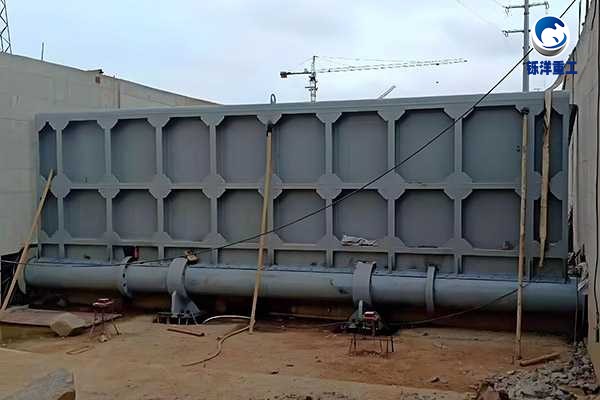

在海水淡化、化工废水处理、饮用水库及市政污水处理等关键工程中，平板不锈钢闸门PZM不仅是水流控制的核心部件，更是抵御盐雾侵蚀、保障系统长期稳定运行的“钢铁卫士”。其核心价值在于：在高湿高盐环境下实现20年以上免维护寿命。以304与316材质为例，单价通常在1.5-4万元/吨，虽初投资较高，但全生命周期成本优势显著。
海水淡化工程中的耐蚀之选
在某沿海海水淡化项目中，我们采用316L不锈钢（符合 GB/T 3280-2016）制造闸门本体。实测氯离子浓度达3.5%，远超普通304材质承受*限。根据标准要求，316L含钼量≥2.0%，而实际检测值为2.5%~3.0%，有效抑制点蚀萌生。
| 参数 | 实际值 | 标准要求（GB/T 3280-2016） |
|---|---|---|
| Cr含量 | 16.8% | ≥16.0% |
| Ni含量 | 10.2% | ≥10.0% |
| Mo含量 | 2.7% | ≥2.0% |
✅ 建议：所有用于海水环境的闸门，*须选用316或更高牌号，严禁使用304替代。
化工与市政污水场景下的多重防护体系
在某化工园区污水处理厂项目中，闸门需同时应对酸性介质与潮湿空气。我们严格执行 GB/T 8923.1-2011，采用SA2.5级喷砂处理，表面粗糙度达40~70μm，确保涂层附着力达标。随后实施热浸镀锌（依据 GB/T 13912-2020），镀层厚度实测为85μm，超过标准*低要求60μm。
| 指标 | 实测值 | 标准要求（GB/T 13912-2020） |
|---|---|---|
| 镀层厚度 | 85μm | ≥60μm |
| 附着性 | 无剥离 | 无气泡、裂纹 |
| 盐雾试验 | 1000小时无红斑 | ≥1000小时 |
⚠️ 注意：热浸镀锌后不可再焊接，否则破坏锌层完整性，影响抗腐蚀性能。
安装与运维：安全**，规范先行
在某水库引水工程中，我们严格按照 GB/T 14173-2008 执行安装流程： - 吊装前检查支臂对角线误差≤3mm； - 导轨垂直度偏差≤1/1000，实测为0.8/1000； - 闸门启闭测试连续30次，动作平稳，无卡阻。
🔧 实操建议一：安装前*须用激光仪复核导轨垂直度，偏差超标立即调整，避免后期启闭卡死。
根据 SL/T 722—2020《水工钢闸门和启闭机安全运行规程》，我们建立月度巡检制度： - 检查闸门密封条是否老化； - 记录启闭力矩变化趋势； - 每年开展一次盐雾腐蚀专项评估。
🔧 实操建议二：每季度用超声波测厚仪检测闸板边缘区域，发现减薄超过原厚15%即启动修复程序。
结语：平板不锈钢闸门PZM海水抗盐雾腐蚀施工安全技术规范，是集材料、工艺、安装、运维于一体的系统工程。只有坚持标准落地、严控细节，才能让这道“海疆卫士”真正经得起时间与盐雾的双重考验。
