水利自控翻板闸门在低水头大跨度的挡水构筑物中有着举足轻重的作用，因为其即可自动调节水位，还具有排漂、泄洪、景观瀑布的作用，即环保节能，还无人值守，因此被广泛应用，常见的水利自控翻板闸门有三种，一是连杆滚轮水利自控翻板闸门，二是双支点水利自控翻板闸门，三是水利液压双控翻板闸门，它们的制作图解，铄洋重工为您梳理如下。
一、连杆滚轮水利自控翻板闸门支座图解
支座图解说明：1-防护墩；2一面板；3一支腿；4-轨道；5一连杆；6-滚轮(或定轮)；7-轮座；8-支墩；9-工作桥；10-底止水

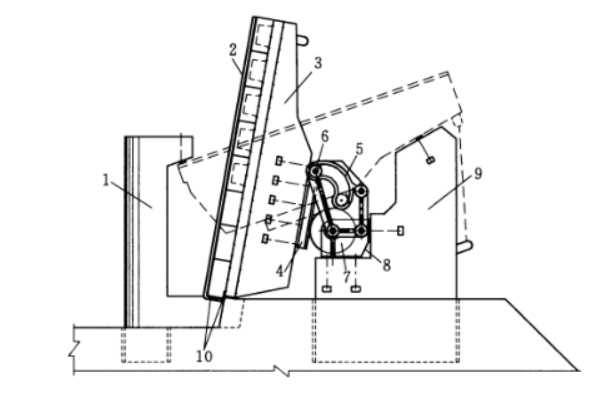

二、双支点水利自控翻板闸门支座图解
图解说明：1-限位墩；2-面板；3一支腿；4一直轨；5一导轨；6-动滑轮；7-定滑轮；8-轮座；9-支墩；10-止水。

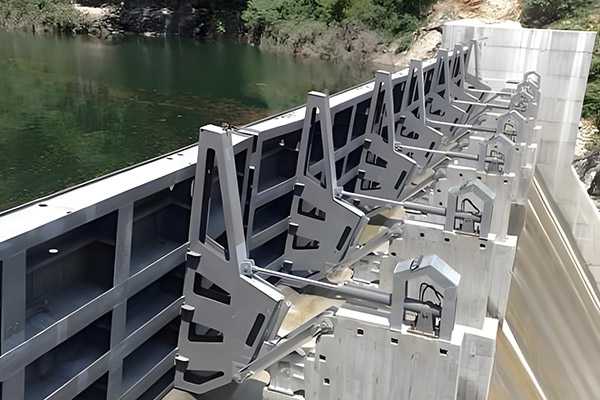

三、水利液压双控翻板闸门支座图解
图解说明：由上图不难看出，此水利自控翻板闸门是在连杆滚轮翻板闸门的基础上增设了液压系统。
总结：
由以上三图不难看出，水利自控翻板闸门的支座中包含了轨道、连杆、滚轮、轮座、支墩、动滑轮、直轨、定滑轮和液压启闭机支座等构件。
