技术规格

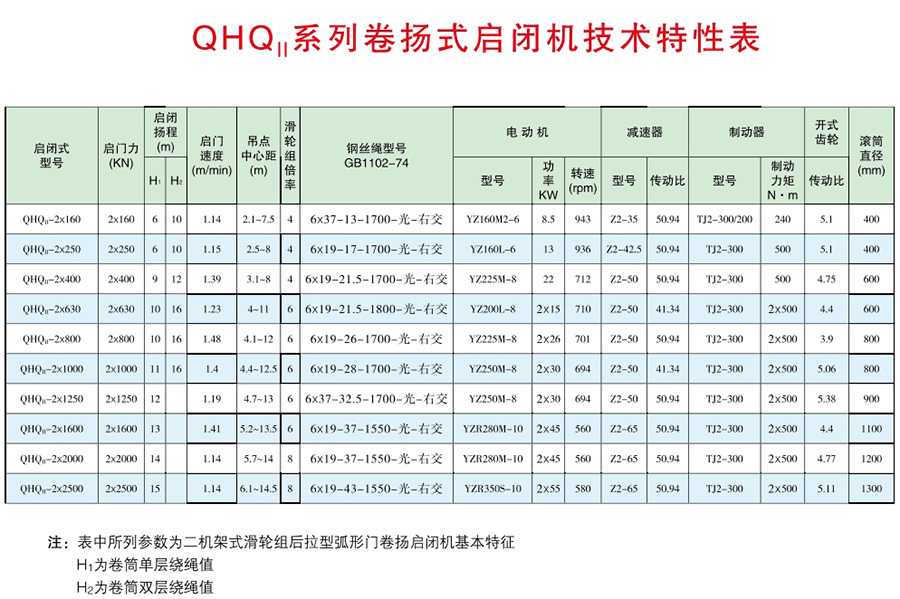

一、QHQⅡ型弧门卷扬式启闭机技术参数
| 启闭机型号 | 启门力 (KN) | 扬程 (m) | 启门速度 (m/min) | 吊点**距 (m) | 滑轮组倍率 | 钢丝绳型号 GB1102-74 | 电动机 | 减速器 | 制动器 | 开式齿轮传动比 | 滚筒直径 (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | 型号 | 功率 (KW) | 转速 (rpm) | 型号 | 传动比 | 型号 | 制动力矩 (N·m) | ||||||||
| QHQⅡ-2×630 | 2×630 | 10 | 16 | 1.23 | 4-11 | 6 | 6×19-21.5-1800-光-右交 | YZ200L-8 | 2×15 | 710 | Z2-50 | 41.34 | TJ2-300 | 2×500 | 4.4 | 600 |
| QHQⅡ-2×800 | 2×800 | 10 | 16 | 1.48 | 4.1-12 | 6 | 6×19-26-1700-光-右交 | YZ225M-8 | 2×26 | 701 | Z2-50 | 50.94 | TJ2-300 | 2×500 | 3.9 | 800 |
| QHQⅡ-2×1000 | 2×1000 | 11 | 16 | 1.4 | 4.4-12.5 | 6 | 6×19-28-1700-光-右交 | YZ250M-8 | 2×30 | 694 | Z2-50 | 41.34 | TJ2-300 | 2×500 | 5.06 | 800 |
| QHQⅡ-2×1250 | 2×1250 | 12 | — | 1.19 | 4.7-13 | 6 | 6×37-32.5-1700-光-右交 | YZ250M-8 | 2×30 | 694 | Z2-50 | 50.94 | TJ2-300 | 2×500 | 5.38 | 900 |
注：
表中所列参数为二机架式滑轮组后拉型弧形门卷扬启闭机基本特征
H1为卷筒单层绕绳值
H2为卷简双层绕绳值

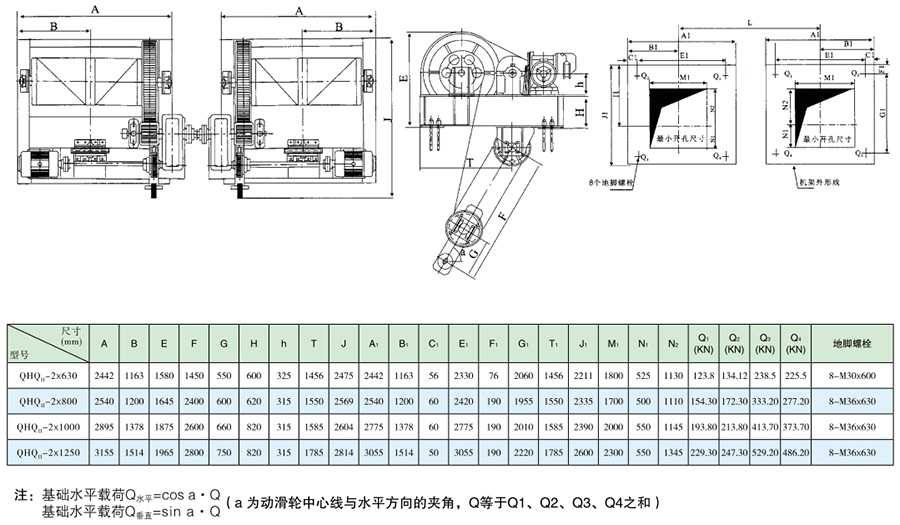

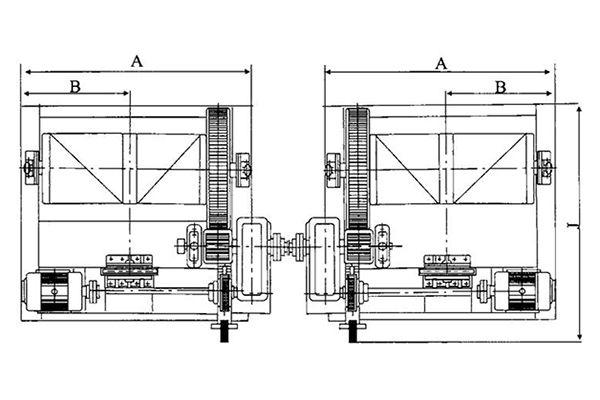

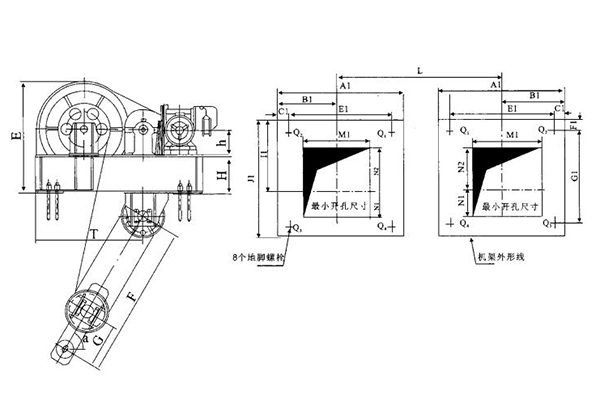

二、QHQⅡ弧门卷扬启闭机外形及安装布置结构图
三、QHQⅡ型弧门卷扬式启闭机基础外形尺寸及载荷参数
| 型号 | 尺寸（mm） | 基础载荷（KN） | 地脚螺栓 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | E | F | G | H | h | T | J | A1 | B1 | C1 | E1 | F1 | G1 | T1 | J1 | M1 | N1 | N2 | Q1 | Q2 | Q3 | Q4 | ||
| QHQⅡ-2×630 | 2442 | 1163 | 1580 | 1450 | 550 | 600 | 325 | 1456 | 2475 | 2442 | 1163 | 56 | 2330 | 76 | 2060 | 1456 | 2211 | 1800 | 525 | 1130 | 123.8 | 134.12 | 238.5 | 225.5 | 8-M30×600 |
| QHQⅡ-2×800 | 2540 | 1200 | 1645 | 2400 | 600 | 620 | 315 | 1550 | 2569 | 2540 | 1200 | 60 | 2420 | 190 | 1955 | 1550 | 2335 | 1700 | 500 | 1110 | 154.30 | 172.30 | 333.20 | 277.20 | 8-M36×630 |
| QHQⅡ-2×1000 | 2895 | 1378 | 1875 | 2600 | 660 | 820 | 315 | 1585 | 2604 | 2775 | 1378 | 60 | 2775 | 190 | 2010 | 1585 | 2390 | 2000 | 550 | 1145 | 193.80 | 213.80 | 413.70 | 373.70 | 8-M36×630 |
| QHQⅡ-2×1250 | 3155 | 1514 | 1965 | 2800 | 750 | 820 | 315 | 1785 | 2814 | 3055 | 1514 | 50 | 3055 | 190 | 2220 | 1785 | 2600 | 2300 | 550 | 1345 | 229.30 | 247.30 | 529.20 | 486.20 | 8-M36×630 |
注：
基础水平载荷 Q水平 = cos a · Q（a 为动滑轮**线与水平方向的夹角，Q 等于 Q1、Q2、Q3、Q4 之和）
基础水平载荷 Q垂直 = sin a · Q
产品介绍

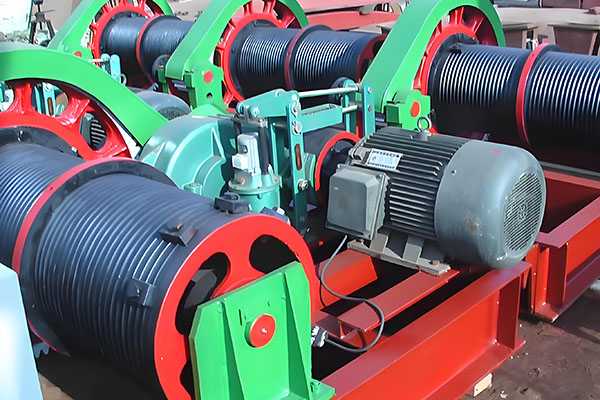

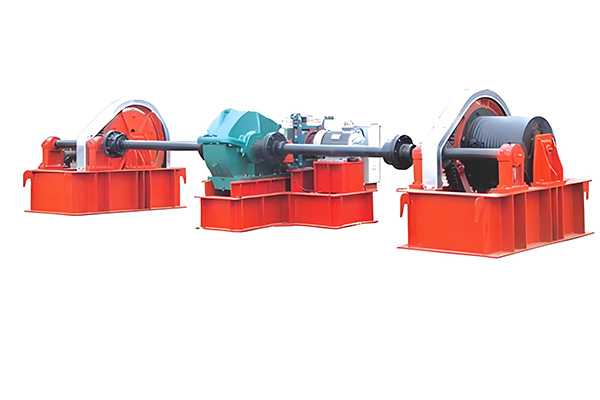

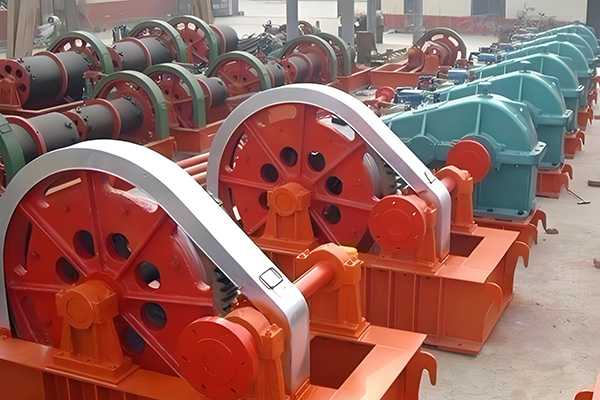

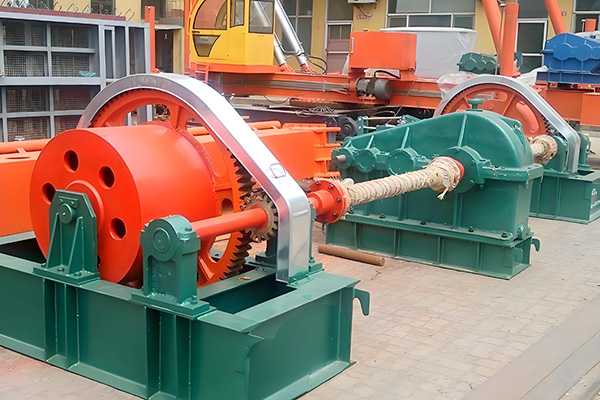

2*63-2*125T弧门卷扬启闭机启门力72t-250t，单层钢丝缠绕扬程10-12米，双层钢丝缠绕扬程16米，启门速度1.23-1.48m/min，吊点距离4-13米，滑轮组倍率6，钢丝绳型号6×19-21.5-1800-光-右交、6×19-26-1700-光-右交、6×19-28-1700-光-右交、 6×37-32.5-1700-光-右交，驱动方式双驱动，电机功率2*15KW到2*30KW，转速710rpm-694rpm，减速器传动比41.34到50.94，制动力矩2*500N·m，开式齿轮传动比3.9-5.38，滚筒直径600-900mm。
一、适用弧形闸门特点
1、二机架式滑轮组后拉型弧形门卷扬启闭机
2、适用于表孔双吊点弧形闸门的启闭，不适用有下压力的深孔弧形闸门；
3、结构紧凑，相较于液压启闭机来说更稳定，维护简单，不用担心管路泄油的问题；
4、扬程高，投入成本少，因此在钢丝绳角度及机架的高适合的情况下，多采用弧形闸门卷扬启闭机。
二、工作原理
