弧门集成式液压启闭机用于水利、水库、小型水电站的表(潜)孔弧形闸门，它具有结构紧凑、传动效率高、压力损失小、运行平稳的优点。弧门可动水启闭，深孔弧门用单吊点，启闭机需设下压力;表孔弧门用双吊点，可自重闭门。启闭机布置可采用上端耳轴、中间耳轴或下端耳轴摆动的结构型式。
一、弧门集成式液压启闭机安装尺寸参数（深孔）
| 启闭机型号 | L | L1、L2 | B | H | H1 | R | Φ | Φ1 |
| DYZQ-HX100kN-S | 300 | 根据具体 水工布置 及闸门高 度确定 | 90 | 350 | 60 | 70 | 325 | 60 |
| DYZQ-HX150kN-S | 350 | 100 | 380 | 70 | 80 | 351 | 80 | |
| DYZQ-HX250kN-S | 400 | 115 | 400 | 85 | 95 | 377 | 90 | |
| DYZQ-HX320kN-S | 450 | 125 | 435 | 100 | 105 | 402 | 100 | |
| DYZQ-HX400kN-S | 500 | 135 | 450 | 110 | 125 | 426 | 110 | |
| DYZQ-HX500kN-S | 550 | 150 | 475 | 120 | 140 | 450 | 120 | |
| DYZQ-HX630kN-S | 600 | 175 | 530 | 130 | 150 | 500 | 140 | |
| DYZQ-HX800kN-S | 650 | 200 | 580 | 140 | 160 | 560 | 160 |
注:表中S为设计行程。

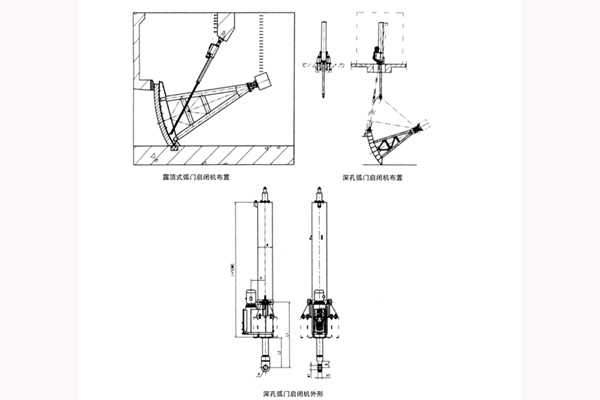

二、弧门集成式液压启闭机安装布置结构图
