平面快速闸门液压启闭机安装布置图及安装尺寸参数表如下。
一、平面快速闸门液压启闭机安装尺寸参数表
| 型号 单吊点/双吊点 | I型 | II型 | Фd (h10) | 8 | a | b | C | 0 | 地脚螺栓 GB/T799-1988 | ||
| A | B | A | B | ||||||||
| QPKY-63/2x63 | 270+S | 400 | 670+S | 根 据 水 工 布 置 要 求 定 | 40 | 58 | 140 | 56 | 30 | 70 | 4-M16×300 |
| QPKY-80/2x80 | 278+S | 420 | 698+S | 45 | 60 | 152 | 62 | 35 | 72 | 4-M16×300 | |
| OPKY-100/2x100 | 286+S | 450 | 736+S | 50 | 65 | 160 | 70 | 40 | 78 | 4-M20×300 | |
| QPKY-125/2x125 | 294+S | 480 | 774+S | 55 | 70 | 172 | 78 | 48 | 84 | 4-M20×300 | |
| QPKY-160/2x160 | 313+S | 520 | 832+S | 60 | 75 | 190 | 86 | 52 | 90 | 4-M20×300 | |
| QPKY-200/2x200 | 334+S | 560 | 894+S | 65 | 80 | 205 | 92 | 58 | 96 | 4-M20×300 | |
| QPKY-250/2x250 | 358+S | 600 | 958+S | 70 | 85 | 220 | 102 | 60 | 102 | 4-M24×300 | |
| QPKY-320/2x320 | 380+S | 650 | 1030+S | 80 | 100 | 240 | 110 | 62 | 120 | 4-M24×300 | |
| QPK-400/2x400 | 406+S | 700 | 1106+S | 90 | 115 | 265 | 120 | 68 | 138 | 4-M24×300 | |
| QPKY-500/2x500 | 430+S | 760 | 1190+S | 100 | 135 | 290 | 135 | 75 | 156 | 4-M24×300 | |
| QPKY-630/2x630 | 458+S | 820 | 1278+S | 110 | 150 | 320 | 150 | 85 | 174 | 4-M30×300 | |
| QPKY-800/2x800 | 484+S | 888 | 1372+S | 125 | 170 | 358 | 165 | 95 | 200 | 4-M30×300 | |
| QPKY-1000/2x1000 | 512+S | 955 | 1467+S | 140 | 190 | 400 | 185 | 110 | 225 | 4-M36×300 | |
注：表中s为设计行程

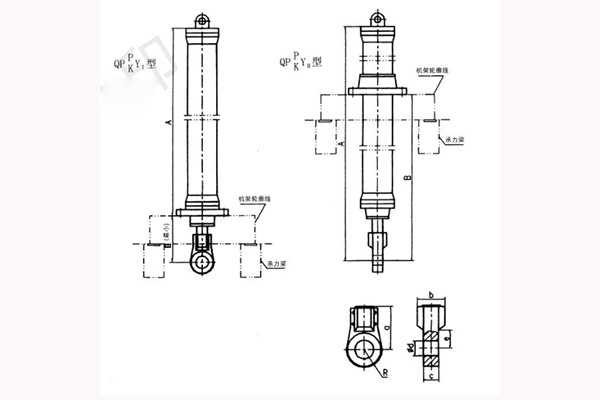

二、平面快速闸门液压启闭机安装布置图
三、安装要点说明
a、机架由启闭机制造厂商根据水工布置尺寸配套设计并供货。
b、在承力梁上启闭机安装部位予埋钢板，安装时找正位置后机架与予埋钢板焊接牢固。
C、当要求采用地脚螺栓安装时，螺栓规格数量见表。
d、选用双吊点启闭机时一定要注意闸门两吊耳轴应平行布置。
f、与闸门连接的启闭机吊耳轴一般由闸门制造厂配套供货，如需启闭机配套供货应作说明，并由闸门制造厂提供相关连接尺寸。
