泵站式弧门液压启闭机安装尺寸参数及安装布置图（露顶式 + 潜孔式）

泵站式弧门液压启闭机作为水利工程中控制弧门开关的核心设备，主要分为露顶式与潜孔式两种类型，适用于不同水位工况。以下从两种机型的安装尺寸参数、安装布置图两方面详细说明，为工程安装、设备选型提供准确参考。

一、泵站式露顶式弧门液压启闭机（双吊点）安装尺寸参数及安装布置图

露顶式弧门液压启闭机多用于闸门顶部暴露于水面以上的场景，采用双吊点设计确保弧门受力均衡，其安装尺寸参数与布置图需结合弧门跨度、设计行程准确匹配。

（一）泵站式露顶式弧门液压启闭机（双吊点）安装尺寸参数

注：1. 表中 “S” 为设备设计行程（单位：mm），需根据实际水利工程的弧门提升高度确定，安装时需预留 S 对应的行程空间；2. 尺寸 A、B 分 I 型、II 型，可根据弧门宽度、安装场地空间灵活选择；3. Φd1、Φd2 为连接孔直径，需与弧门耳轴、销轴尺寸匹配，确保连接稳固。

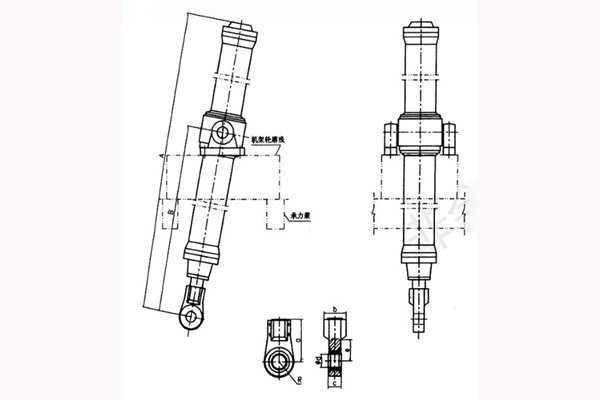

泵站式露顶式弧门液压启闭机安装布置图

（二）泵站式潜孔式弧门液压启闭机安装尺寸参数及安装布置图

1. 平面布置图：标注双吊点液压启闭机的油缸、泵站、控制柜的平面位置，明确油缸与弧门吊点的**对齐尺寸（需与表中 A、B 尺寸匹配），同时标注泵站与油缸的油管走向、控制柜与泵站的电缆连接路径，避免管路交叉干涉；

2. 剖面布置图：展示油缸的竖向安装高度、活塞杆与弧门吊点的连接节点结构，标注油缸底座与基础的固定方式（如地脚螺栓位置），同时明确泵站的安装高程，确保油管坡度符合液压油流动要求；

3. 安装关键标注：图中需注明 “设计行程 S” 的预留空间范围，以及油缸同步运行的精度要求（如双吊点高差≤5mm），为安装人员调整设备同步性提供依据。

二、泵站式潜孔式弧门液压启闭机安装尺寸参数

潜孔式弧门液压启闭机适用于闸门完全淹没于水下的场景，设备需具备防水密封性能，其安装尺寸与布置需结合水下基础结构设计。

（一）泵站式潜孔式弧门液压启闭机安装尺寸参数

注：1. “S” 为设计行程（单位：mm），需根据潜孔式弧门的水下启闭高度确定，安装时需确保油缸行程覆盖 S 且预留 50mm 安全余量；2. 尺寸 B 需结合水工建筑物的孔口尺寸、基础结构定制，建议由设计院出具专项布置图后确定；3. 地脚螺栓需采用防腐材质（如热镀锌），适配水下或潮湿环境，安装后需做密封处理，防止螺栓锈蚀。

（二）泵站式潜孔式弧门液压启闭机安装布置图

1. 尺寸校核：安装前需核对实际基础尺寸与参数表、布置图的一致性，**检查地脚螺栓孔位置、孔径，偏差需控制在 ±2mm 内；

2. 同步调试：双吊点机型需通过液压系统调试，确保双油缸升降速度差≤0.5mm/s，避免弧门受力不均导致变形；

3. 防腐处理：露顶式机型需对油缸外表面做防锈喷涂，潜孔式机型需整体做防水密封（如采用 O 型圈 + 密封胶双重密封），适配水利工程户外、水下工况；

4. 标准遵循：安装过程需符合《水利水电工程启闭机制造、安装及验收规范》（SL 381-2023），验收时需提供尺寸检测报告、同步性测试报告。
