弧形闸门安装结构图示意图及孔口尺寸选型

弧形闸门是一种结构紧凑，启闭力小，启闭灵活的挡水构筑物，常常被用于水库、大坝等出水口，常见的类型有两种，一种为潜孔式，一种为露顶式，其安装结构示意图及孔口尺寸选型表如下。

一、弧形闸门安装结构示意图

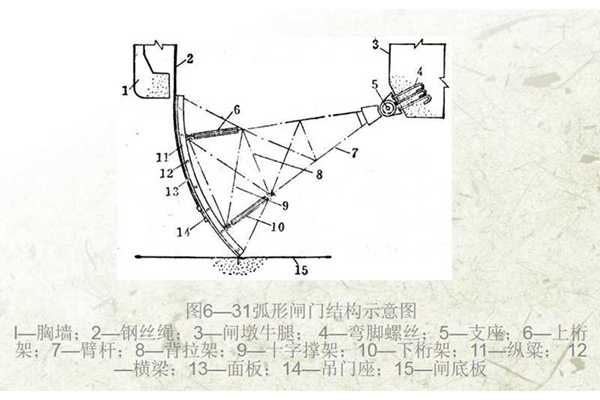

由安装结构示意图不难看出上图中的弧形闸门采用的是弧门卷扬启闭机来启闭，当然也可以采用集成式液压启闭机来启闭，其结构组件有启闭机系统、预埋件弯脚螺丝、支座、上下桁架、臂杆、背拉架、十字撑架、纵梁、横梁、面板（挡水板）、吊门座、闸底板等组件构成。

二、弧形闸门孔口尺寸选型表

由上表不难看出弧形闸门常见的孔口尺寸有1*1米、1*2米、2*2米、2*3米、2*4米、3*3米、3*4米、3*5米到10*11米的，本厂支持定制生产加工。
