平面钢制闸门是水工机械闸门中的重要一员，形式多样，有潜孔式、露顶式，还有滑动式、滚轮式等，但其结构组件基本相同，相较于铸铁闸门来说，钢制闸门的结构比较复杂，在此铄洋重工小编为您做了如下详细梳理。
一、结构概述
平面钢制闸门从整体上来说是由门页、行走支撑、止水、吊具、埋固件、启闭设备等组件构成，在结构上相对比较复杂的是门页结构，下面为您详细说明。
二、钢制闸门门页结构组件详解

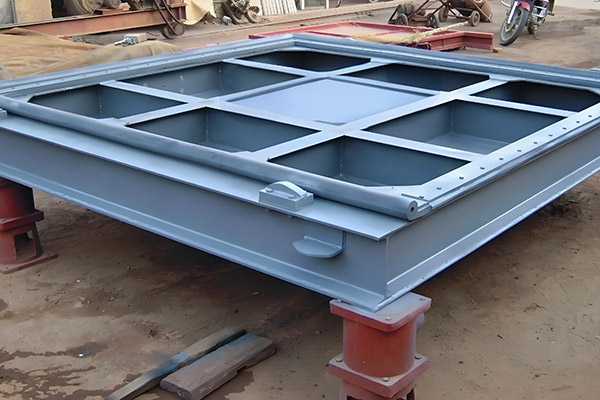

钢制闸门门页一般由面板、梁格和纵向、横向联结系构成。
1、面板：用来挡水的构件，直接承受水压并传给梁格；
2、梁格：由互相正交的梁系主梁、边梁、水平次梁、竖立次梁等所组成，用来支承面板并将面板传来的全部水压力传给支承边梁，然后通过设置在边梁上的行走支承把闸门上的水压力传给闸墩。
3、横向联结系：又称竖向联结系，布置在垂直于闸门跨度方向的竖直平面内，来保证闸门横截面的刚度，使门顶和门底不致产生过大的变形。其主要承受由顶梁、底梁和水平次梁传来的水压力并传给主梁。其形式主要有实腹隔板式和桁架式。
4、纵向联结系：称门背联结系或起重桁架，布置在闸门下游面主架或主桁架的下翼缘(或下弦杆)之间的纵向竖直平面内，承受闸门部分自重和其它竖向荷载，并可增强闸门纵向竖平面的刚度，当闸门受双向水头时还能保证主梁的整体稳定性。
三、行走支承结构
包括主行走支承(主轮或主滑块)、侧向支承(侧轮)及反向支承(反轮)装置三部分，也称支承移动部件，用来确保证将闸门所受的水平荷载安全地传递给闸墩，和闸门能沿门槽上下顺利移动，并减小闸门移动时的摩擦阻力。
四、止水
为了防止闸门漏水而固定在门叶周边的橡胶止水。
五、吊具
用来连接闸门启闭机的牵引构件。
六、埋固构件
1、主轮或主滑道的轨道，简称主轨;
2、侧轮和反轮的轨道，简称侧轨和反轨;
3、止水埋件，顶止水埋件简称门楣，底止水埋件简称底坎:
4、门槽护角、护面和底槛，用以保护混凝土不受漂浮物的撞击、泥砂磨损和气蚀剥落
七、启闭机械
控制门叶在孔口中的位置。
