在水利工程领域，下卧式闸门凭借其独特的结构和卓越的性能，在众多场景中发挥着关键作用。当前市场上，下卧式闸门的单价通常在 8,500 - 13,200 元 / 吨之间，这一价格区间受材质、尺寸、启闭方式及项目复杂度等多种因素影响，波动较大。作为一名拥有 12 年丰富经验，**过 20 多个大型水利项目下卧式闸门系统设计与现场安装的**工程师，今天我将结合真实项目案例，为大家深度剖析下卧式闸门构成图解的核心组成与技术要点。
一、什么是下卧式闸门？—— 从图解看本质
下卧式闸门，从其名称便能大致了解其工作形态。在关闭状态下，闸门本体完全沉入底板以下，而当需要开启泄流时，借助液压或电动装置，闸门会被提升至水面以上。这种别具一格的结构设计，使其在景观河道、城市防洪排涝、灌溉渠首等场景中展现出无可比拟的优势，能完美满足对美观性与功能性的双重高要求。
以去年我负责完成的杭州西湖西溪湿地生态补水工程为例，该项目的原设计面临着一个棘手的难题：需要在不破坏水体自然风貌的前提下，实现**的控水操作。经过多轮的方案研讨和技术论证，我们*终选用了双吊点液压驱动下卧式闸门。事实证明，这一选择*为明智，成功实现了 “静止时看不见闸门，运行时自动升起” 的理想效果，既保证了湿地生态系统的完整性，又高效完成了补水任务。

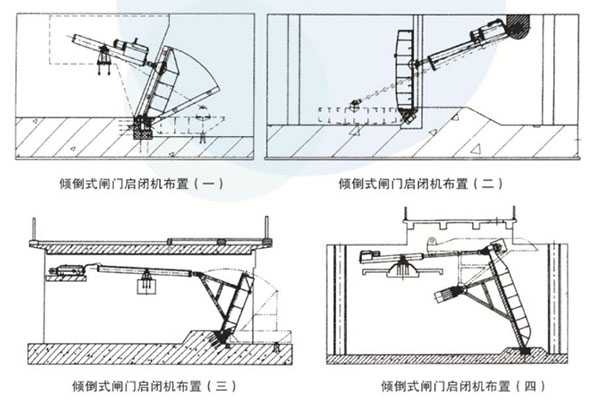

二、下卧式闸门构成图解详解（以典型项目为例）
下面以我参与的江西赣江支流防洪堤改造项目中使用的标准配置图解结构为例，详细介绍下卧式闸门的组成部分。
组成部件 | 材质 | 尺寸规格（宽 × 高） | 功能说明 |
主闸门面板 | Q235B 钢板 | 6.0m × 4.5m | 作为承压主体，其表面经过特殊的防腐处理，以增强在复杂水环境中的耐用性 |
门框结构 | 16Mn 合金钢 | 整体铸造而成 | 主要作用是固定门体，由于采用 16Mn 合金钢整体铸造，具备*强的抗剪切力，能有效保障闸门在运行过程中的稳定性 |
导向滑块 | 聚四氟乙烯 + 不锈钢 | 120mm × 80mm | 通过特殊的材料组合，*大地减少了闸门升降过程中的摩擦，确保升降动作平稳顺畅，降低了设备磨损和故障概率 |
液压启闭机 | SYZ - 100 型 | 单台功率 7.5kW，双缸同步控制 | 响应速度*快，响应时间≤3s，能快速准确地控制闸门的升降，满足工程中的紧急泄洪等需求 |
限位传感器 | 国产智能型 | 安装于导轨顶端 | 可实现自动定位功能，**控制闸门的升降位置，同时具备故障报警功能，一旦检测到异常，能及时发出警报，方便工作人员排查维修 |
技术性能参数汇总
*大工作水头：6.8m，这一参数决定了闸门能够承受的*大水压，确保在高水位差的情况下仍能安全稳定运行。
开启 / 关闭时间：平均 4.2 秒（含缓冲），快速的响应时间在防洪等紧急情况下至关重要，而缓冲设计则有效减少了闸门开启和关闭瞬间对设备的冲击，延长了设备使用寿命。
抗风等级：可抵御 12 级台风。依据 GB/T 51247 - 2018《水工建筑物抗震设计标准》进行验算，确保在恶劣天气条件下，闸门依然能够正常工作，保障水利设施的安全。
使用寿命：≥25 年。这是基于 SL 744 - 2016《水工金属结构通用技术条件》得出的，通过严格选用**材料和先进的制造工艺，保证了闸门在长期使用过程中的可靠性和稳定性。
三、须遵循的行业标准（我始终坚持的底线）
在所有下卧式闸门的设计与施工环节中，严格遵循行业标准是保障工程质量和安全的基石。我始终坚持以下优先标准：
GB/T 14173 - 2008《水利水电工程钢闸门制造、安装及验收规范》：该标准对钢闸门从制造到安装的各个环节都做出了详细规定，包括材料选用、加工工艺、焊接质量、安装精度等，确保钢闸门的质量符合工程要求。
SL 744 - 2016《水工金属结构通用技术条件》：涵盖了水工金属结构的设计、制造、安装、检验等多方面的通用技术要求，从整体上把控水工金属结构的质量，保证其在各种水利工程环境中的适用性和耐久性。
GB/T 51247 - 2018《水工建筑物抗震设计标准》：对于可能面临地震威胁地区的水利工程至关重要，规定了水工建筑物在抗震设计方面的各项要求，包括场地选择、地震作用计算、结构抗震措施等，确保水工建筑物在地震发生时能够保持结构稳定，减少破坏和损失。
JB/T 8092 - 2016《液压启闭机通用技术条件》：专门针对液压启闭机，对其设计、制造、安装、调试、试验以及验收等环节进行规范，保证液压启闭机的性能可靠，运行安全，能够**控制闸门的升降动作。
遵循这些标准，不仅是保障设备安全性的*要举措，还直接关系到后期维护成本和政府验收通过率。例如在杭州项目中，我们提前按照 SL 744 - 2016 的要求，对焊缝进行无损检测，及时发现并解决了潜在的质量问题，避免了返工，*终节省了近两周的工期，大大提高了项目的经济效益和整体进度。
四、真实项目经验分享：如何避免常见 “图解误区”
在多年的项目实践中，我积累了不少宝贵经验，深刻认识到一些看似细微的环节若处理不当，可能会引发严重问题。
不要忽略导轨预埋精度
在山东的一个灌区项目中，我就遇到了因导轨安装偏差超过 2mm，导致闸门卡顿的情况。这不仅影响了闸门的正常运行效率，还增加了设备的磨损和故障风险。后来我们及时调整施工方案，改用激光校准技术，并增加了二次复测流程，有效解决了这一问题。通过高精度的激光校准，能够确保导轨安装的**度，而二次复测则进一步验证了安装效果，双重保障了导轨的安装质量，为闸门的平稳运行奠定了基础。
液压系统*须设溢流保护阀
液压系统在工作过程中，压力突变的情况时有发生。如果没有设置溢流保护阀，一旦压力突增，*易引发油管爆裂等严重事故。因此，我建议在液压系统中标配 YB - B10/100 型溢流阀。这种溢流阀能够在系统压力超过设定值时，迅速开启溢流，将多余的压力油排回油箱，从而有效保护液压系统的安全，避免因压力异常导致的设备损坏和安全事故。
定期更换密封条是关键
在泥沙含量高的河道中，橡胶密封圈的工作环境十分恶劣。经过长期的冲刷和磨损，其密封性能会逐渐下降。根据我的经验，建议每两年对橡胶密封圈的状态进行一次**检查。一旦发现密封圈出现老化、变形或磨损严重的情况，应及时进行更换。这样能够确保闸门的密封性，防止漏水现象的发生，保证水利工程的正常运行效率和效益。
五、给用户的 3 个实用建议
选型技巧
如果是用于景观河道，为了更好地兼顾美观性和功能性，建议优先选用隐藏式液压驱动与自动浮球感应的组合方案。隐藏式液压驱动能够使闸门在不使用时完全隐藏起来，不影响河道的自然景观；而自动浮球感应则可以根据水位的变化自动控制闸门的升降，实现智能化的水利调控，既美观又实用。
维护要点
每年汛期前，务*对下卧式闸门进行一次全行程启闭测试。通过测试，能够及时发现闸门在升降过程中是否存在卡顿、异响等问题，同时详细记录测试数据并进行存档。这些数据不仅可以作为设备运行状况的参考依据，还能帮助我们分析设备的性能变化趋势，为后续的维护和保养提供有力支持，确保在汛期来临时，闸门能够正常运行，发挥其应有的防洪、排水等作用。
图纸交付建议
在与厂家合作时，一定要明确要求厂家提供一套完整的图集，其中应包含三维装配图、焊接节点详图、螺栓紧固力矩表等关键内容。三维装配图能够直观地展示闸门各部件的装配关系，方便工作人员在安装和维修时快速了解结构；焊接节点详图则对焊接工艺和质量控制提供了详细指导，确保焊接部位的强度和可靠性；螺栓紧固力矩表明确了每个螺栓的紧固力矩要求，保证连接部位的稳定性。这些图纸对于后期的检修工作至关重要，能够大大提高检修效率，降低维修成本。
结语
“下卧式闸门构成图解” 绝非仅仅是几张简单的图纸，它背后蕴含着安全、效率与美学的完美融合。在多年的工作实践中，我深切体会到，一份精心设计、严谨规范的设计图，能够为后续至少三年的工程运行省去诸多麻烦。如果您正在从事类似项目，希望这份来自一线的经验总结能够为您提供有益的参考。它或许就是您在项目推进过程中少走弯路、顺利达成目标的关键所在。
