钢制不锈钢渠道闸门ZSZ型是一种多用于污水处理的不锈钢渠道闸门，闸门主体采用不锈钢材质，止水采用橡胶止水，配型启闭机多为螺杆式启闭机，有手动型、电动型和手电两用型，外形尺寸一般的在0.3*0.3米到2.4米*2.4米中间，单吊点设计，允许泄漏量不大于1.2L/m·min。铄洋重工小编接下来会从其主要技术性能、常见规格外形尺寸及安装布置结构图三个方面为您详细讲解。
一、钢制不锈钢渠道闸门ZSZ型主要技术性能表
| 型号 | *大正向迎水压力 | *大反向迎水压力 | 正常工作渗漏量 | 使用温度 | 适用介质 |
| ZSZ | 0.15MPa | 0.03MPa | <1.2L/(min*m) | 1-80℃ | 原水、污水等 |
二、钢制不锈钢渠道闸门ZSZ组件材质
| 零件名称 | 材料 |
| 门框 | 碳钢、不锈钢 |
| 闸板 | 碳钢、不锈钢 |
| 丝杆 | 不锈钢 |
| 启闭机 | 球墨铸铁 |
| 密封圈 | 丁腈橡胶 |
| 导轨条 | 不锈钢 |
| 紧固件 | 不锈钢 |
三、钢制不锈钢渠道闸门ZSZ型常见型号外形尺寸参数（下表中的尺寸单位为mm）
| 公称通径 | A | B | D | F | 公称通径 | A | B | D | F |
| 300×300 | 350 | 300 | 300 | 460 | 1400×1400 | 1450 | 1400 | 1400 | 1560 |
| 400×400 | 450 | 400 | 400 | 560 | 1500×1500 | 1550 | 1500 | 1500 | 1660 |
| 500×500 | 550 | 500 | 500 | 660 | 1600×1600 | 1650 | 1600 | 1600 | 1760 |
| 600×600 | 650 | 600 | 600 | 760 | 1700×1700 | 1750 | 1700 | 1700 | 1860 |
| 700×700 | 750 | 700 | 700 | 860 | 1800×1800 | 1850 | 1800 | 1800 | 1960 |
| 800×800 | 850 | 800 | 800 | 960 | 1900×1900 | 1950 | 1900 | 1900 | 2060 |
| 900×900 | 950 | 900 | 900 | 1060 | 2000×2000 | 2050 | 2000 | 2000 | 2160 |
| 1000×1000 | 1050 | 1000 | 1000 | 1160 | 2100×2100 | 2150 | 2100 | 2100 | 2260 |
| 1100×1100 | 1150 | 1100 | 1100 | 1260 | 2200×2200 | 2250 | 2200 | 2200 | 2360 |
| 1200×1200 | 1250 | 1200 | 1200 | 1360 | 2300×2300 | 2350 | 2300 | 2300 | 2460 |
| 1300×1300 | 1350 | 1300 | 1300 | 1460 | 2400×2400 | 2450 | 2400 | 2400 | 2560 |

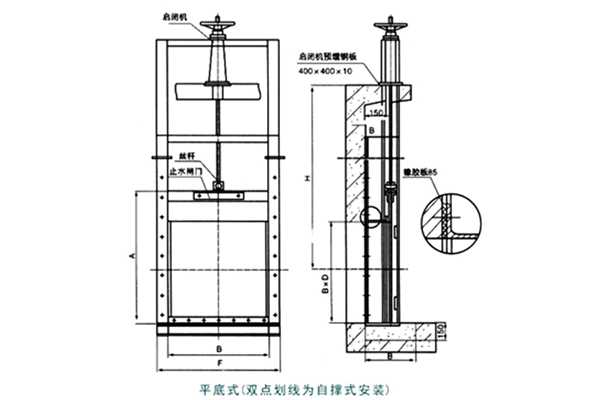

四、钢制不锈钢渠道闸门ZSZ型安装布置结构图
钢制不锈钢渠道闸门ZSZ型悬挂式安装布置图
钢制不锈钢渠道闸门ZSZ型悬挂式安装布置图
总结：
以上是关于钢制不锈钢渠道闸门ZSZ型的技术性能、型号外形尺寸参数及安装布置图的内容了，值得注意的是，其主体材质有两种类型，一种为碳钢，另外一种为不锈钢材质，原水普通水质多采用碳钢材质，性价比高，污水处理多采用不锈钢材质，另外常见的安装方式有两种，一种为平底式安装，或者说渠道式安装都可，另外一种为悬挂式安装。
