平面钢制闸门常见的类型有平面滚轮钢制闸门和平面滑动式钢制闸门，平面滚轮钢制闸门也被称为平面定轮钢制闸门，如果按照闸门顶部是否处于水面以下，可分为露顶式钢制闸门和平面潜没式钢制闸门，它们很好的集成了碳钢的优良性能，相较于铸铁闸门而言，具有更好的抗冲击性能和抗压能力，同时采用橡胶止水带密封止水，止水效果要优于采用硬止水的铸铁闸门，因此，常常被用于各种大中型水利工程中，用来做工作闸，来截止水流，调节水流量的大小，比如用于水库泄洪闸、大坝进水闸等，根据相关行业标准，其常见的选型尺寸表如下。为了方便广大用户参考，铄洋重工小编将平面钢制闸门结构图及建议选型尺寸参数表梳理以下。

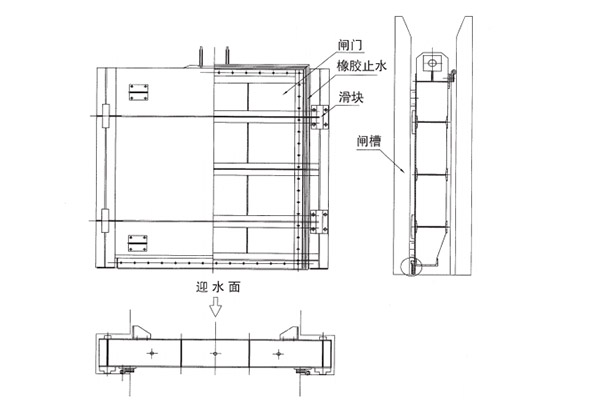

一、平面钢制闸门结构布置图
二、平面钢制闸门选型尺寸参数表
| 孔 口 宽 mm | 孔 口 高 度 mm | |||||||||
| 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | |
| 1000 | ● | ● | ||||||||
| 1500 | ● | ● | ● | |||||||
| 2000 | ● | ● | ● | |||||||
| 2500 | ● | ● | ● | ● | ||||||
| 3000 | ● | ● | ||||||||
| 3500 | ● | ● | ||||||||
| 4000 | ● | ● | ||||||||
| 孔 口 宽 mm | 孔 口 高 度 mm | |||||||||
| 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 7000 | 8000 | |
| 4500 | ● | ● | ● | ● | ● | |||||
| 5000 | ● | ● | ● | ● | ● | ● | ||||
| 6000 | ● | ● | ||||||||
| 7000 | ● | ● | ● | ● | ● | |||||
| 8000 | ● | ● | ● | ● | ● | ● | ||||
| 9000 | ● | ● | ● | ● | ● | ● | ||||
| 10000 | ● | ● | ● | ● | ● | |||||
| 11000-15000 | ● | ● | ● | |||||||
