高扬程卷扬启闭机是一种水利工程中常用的启闭设备，主要用于控制各种大中型铸铁闸门、钢闸门的升降，以达到启闭的目的。高扬程卷扬启闭机还具有自锁功能，闸门可以停留在任何位置，采用十进制计数器原理来控制行程，具有0.5%的误差精度。适用于各类大型供水、排水、水利水电工程，并具有操作维护简单、可实现现场和远程控制操作的特点。当操作突然中断时，设备应立即停止运行，以确保安全。
一、高扬程卷扬启闭机工作原理
高扬程卷扬启闭机的工作原理主要涉及电动机、卷筒、钢丝绳以及控制系统等组件的相互作用。 当需要开启或关闭闸门时，操作人员通过控制系统发出指令，启动电动机。电动机的转动通过减速机传递到卷筒上，卷筒进而开始转动。 卷筒上缠绕有钢丝绳，钢丝绳的一端固定在卷筒上，另一端则通过滑轮组与闸门相连接。当卷筒转动时，钢丝绳会在卷筒上缠绕或解开，从而带动闸门上升或下降。 在这个过程中，滑轮组起到了改变钢丝绳运动方向的作用，使得钢丝绳能够顺利地绕过障碍，与闸门相连接。同时，张紧装置会保持钢丝绳的紧张度，防止因松弛而导致的故障。 此外，QPG高扬程卷扬启闭机闸门通常还配备有行程限位器和过载保护器等安全装置。行程限位器能够确保闸门在到达开启或关闭的限位置时自动停止，防止因超出行程而导致的损坏。过载保护器则能够在设备遇到过载或堵转等异常情况时自动切断电源，保护电动机和整个系统不受损坏。 综上所述，QPG高扬程卷扬启闭机闸门的工作原理主要依赖于电动机、卷筒、钢丝绳、滑轮组以及控制系统等组件的协同作用，通过控制这些组件的运动和张力来实现闸门的快速、准确的启闭运动。同时，其高扬程的特点需要特别考虑设备的功率和材料选择，以确保设备的稳定性。

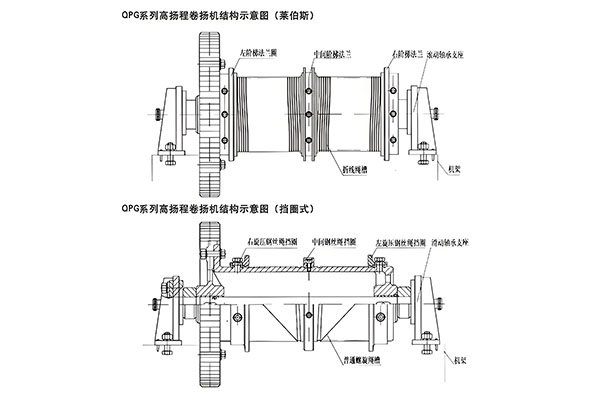

二、高扬程卷扬启闭机结构图示意图
