景观钢坝

技术规格

一、底横轴钢坝景观坝选型参数表

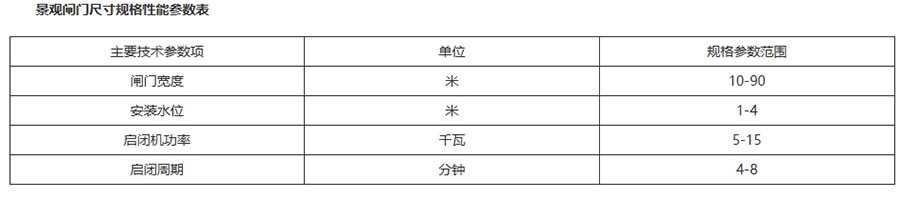

景观阀门尺寸规格性能参数表

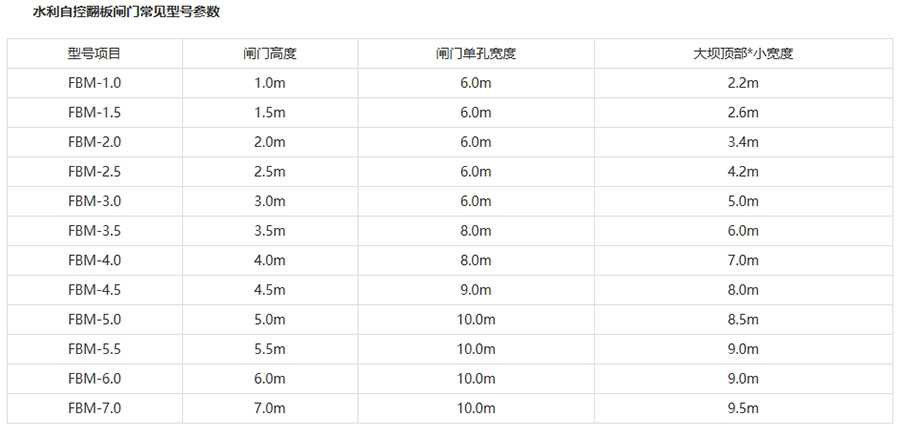

二、水利自控、液压双控翻板景观坝选型参数表

三、液压升降坝景观坝技术性能参数

1、适用于挡水高度在6米以下的场景；

2、门叶型式应根据工程需要和景观需求设置，可设置为直板、弧形或其他形状构造(如F形、拼接形等)。门叶与下游底板夹角应≤75°

3、门叶的设计应符合 SL 74 的规定。

4、门叶应采用实腹式组合梁，宽度宜为6m~8m，挡水高度较大时宜选小值。拦水高度在2m以下时，可不设支撑杆。

5、底轴材质应采用20号钢或更高标号钢材，且满足GB/T699规定)

6、埋件应能将门叶所承受的荷载传递到混凝土基础中。基础混凝土面与门叶间距应

大于 150 mm。

7、门叶之间止水橡胶应预留压缩量，止水橡胶的预留压缩量宜取2mm~4mm。

8、止水压板的厚度不宜小于 10mm，固定止水的螺栓间距宜小于 150 mm。

产品介绍

景观钢坝是指用于景观河道的钢坝闸、液压坝、活动坝、升降坝、底横轴钢坝、气盾坝等，除了具有泄洪、排漂、调节上游水位的作用外，还可形成景观瀑布的效果，是人们对可以形成景观效果的拦河坝的统称。此种类型的钢坝闸多用于市政河道、景观河道等水利工程场景，属于一种低水头的水工构筑物。本厂生产加工有的景观坝有底横轴钢坝、液压升降坝、液压水利自控翻板坝、活动坝等。不同类型的景观坝的特点及应用场景有所不同。

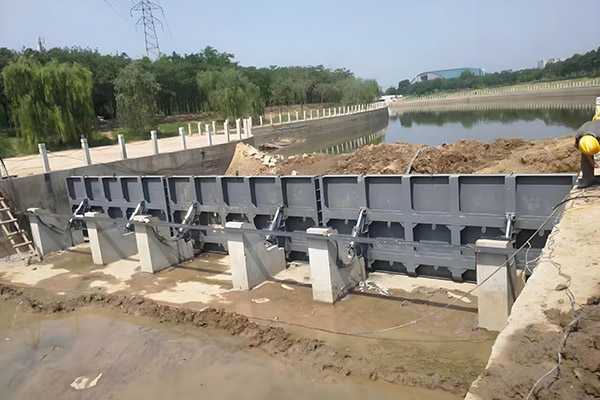

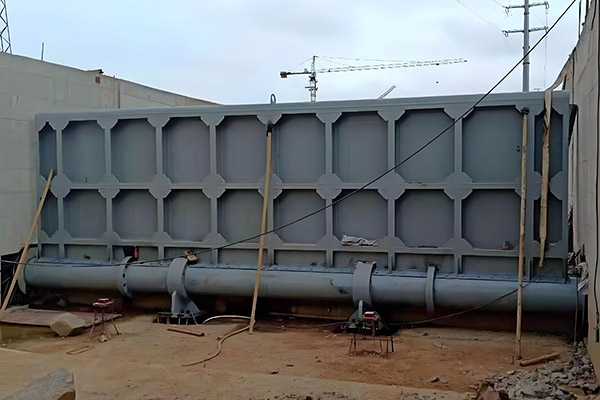

一、底横轴钢坝景观坝

底横轴钢坝景观坝是如今应用比较多的一种景观坝，相较于气盾坝来说，结构强度高，机动灵活性好，而且排漂能力强，同时不会在河道中间有混凝土墩，在倒坝的时候，基本与河道同款，泄洪能力强，适合多泥沙和漂浮物的场景，同时结构简单，安装方便，相较于液压升降坝来说不会有过多的液压油路，维护成本底，检修方便，其动力源液压启闭机位于底横轴钢坝两端的闸室内，通过驱动拐臂来使钢坝实现升降，缺点是在跨度过大的时候，需要中间来分段设置，具体依据实际工程项目来定。

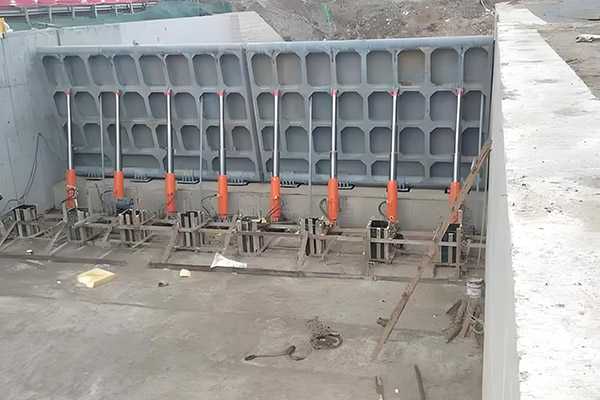

二、液压升降坝景观坝

液压升降坝景观坝随着技术的发展，类型多种多样，比如有升降合页坝、折叠坝等，其特点是坝面由一片一片组成，类似于自控翻板闸门，液压启闭机位于坝面背部，通过PLC可实现同步调控，亦可单扇倒坝来调节水流量，调节水位及流量的方式更加灵活多样，但其液压管路铺设相对比较复杂，适用于挡水高度在6米以下的场景。

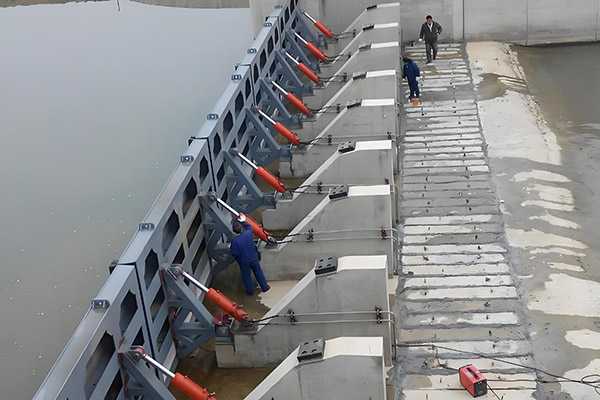

三、液压双控翻板景观坝

液压双控翻板景观坝，也被称为液压双控翻板闸门，是近年来针对水利自控翻板闸门不能人工干预开启关闭和不能及时泄洪的情况改进而来，在原有的滚轮连杆的基础上，增设了液压系统，除了可自动调节水位外，还可通过液压启闭来实现快速开启和关闭，景观效果好，一般情况下无需人工干预，但排漂能力和泄洪能力上相对于底横轴钢坝和液压升降坝要弱一些，不太适合漂浮物较多的河道。

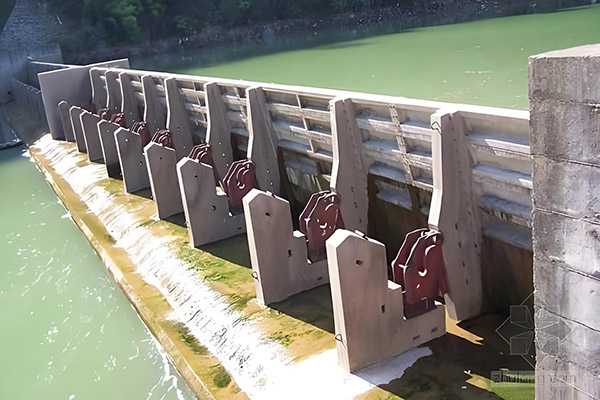

四、水利自控翻板坝

水利自控翻板闸门坝面形式多样可为混凝土结构，施工成本底，通过杠杆平衡与转动实现闸门的开启和关闭，无人值守，景观效果美丽，但易受漂浮物卡组，在泄洪能力、激动灵活性上相对比较差，多用于河道漂浮物少的场景。

总结：

以上就是关于人们常说的景观钢坝的内容了，具体选择那种形式的需要对河道水纹情况、地质、所在区域降水量、成本费用等多方面因素考虑。铄洋重工生产加工多年，经验丰富，拥有设计、施工安装队伍，支持定制生产加工及施工。
