2*5T-2*25T双吊点卷扬启闭机安装布置尺寸图及参数如下，铄洋重工为了让广发朋友能更好的理解，将从其安装布置平面图、安装布置剖视图、基础预埋件布置图及安装型号尺寸参数等方面说明，下表中包含了两种机型，分别式QPQ型和QPK型，从对应的型号规格可直接查阅相应的布置尺寸。一、2*5T-2*25T双吊点卷扬启闭机安装布置平面图

2*5T-2*25T双吊点卷扬启闭机安装布置尺寸图及参数如下，铄洋重工为了让广发朋友能更好的理解，将从其安装布置平面图、安装布置剖视图、基础预埋件布置图及安装型号尺寸参数等方面说明，下表中包含了两种机型，分别式QPQ型和QPK型，从对应的型号规格可直接查阅相应的布置尺寸。

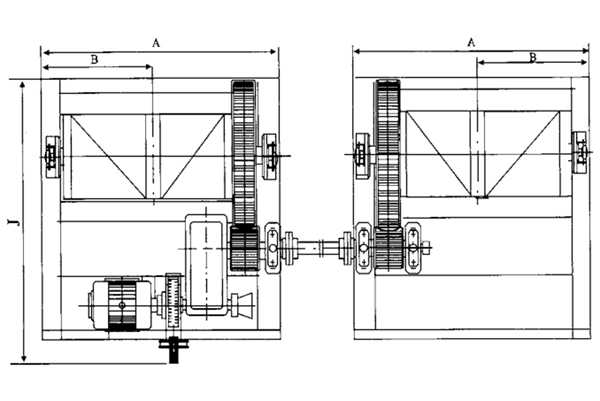

一、2*5T-2*25T双吊点卷扬启闭机安装布置平面图

2*5T-2*25T双吊点卷扬启闭机安装布置平面图

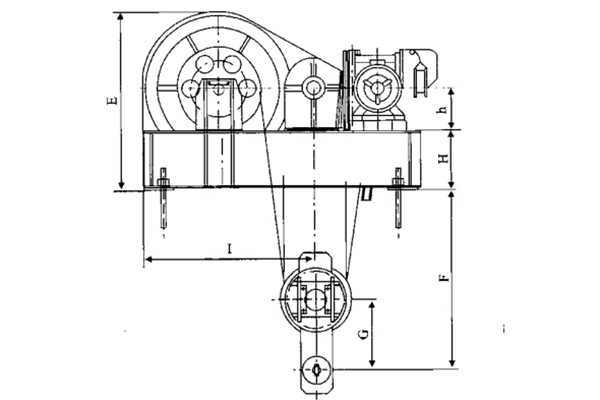

二、2*5T-2*25T双吊点卷扬启闭机安装布置剖视图

2*5T-2*25T双吊点卷扬启闭机安装布置剖视图

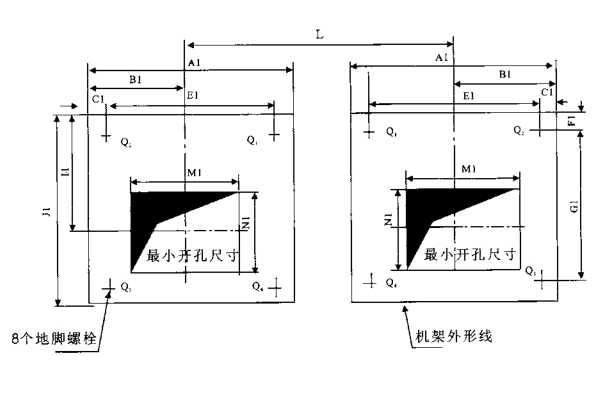

三、2*5T-2*25T双吊点卷扬启闭机基础预埋件布置图

2*5T-2*25T双吊点卷扬启闭机安装布置剖视图

型号		QPQ-2×50	QPQ-2×80	QPQ-2×125	QPQ-2×160	QPQ-2×250	QPK-2×62×60	QPK-2×1002×100	QPK-2×162×160	QPK-2×2502×250
尺寸(mm)	A	989	1132	1258	1308	1486	1130	1130	1350	1520
	B	465	535.5	594	617	696	535	535	638	720
	E	810	845	970	1070	1265	855	855	1080	1200
	F	950	1000	1000	1200	1200	90	1100	1200	1300
	G	290	310	350	380	460	290	310	330	460
	H	250	275	300	350	400	285	285	360	390
	h	180	180	225	250	280	190	190	240	265
	I	712	740	884	990	1090	682	703	916	1050
	J	1473	1473	1743	1772	2037	1580	1580	1768	2075
	K	1220	1220	1340	1538	1766	1483	1488	1705	1918
	A₁	989	1132	1258	1308	1486	1130	1130	1350	1520
	B₁	465	536	594	617	696	535	535	638	720
	C₁	110	125	140	125	130	1125	125	150	140
	E₁	769	882	978	1258	1226	880	880	1050	1240
	F₁	25	30	30	30	35	30	30	30	35
	G₁	1155	1180	1455	1414	1825	1200	1200	1485	1730
	I₁	712	740	884	990	1090	682	701	916	1050
	J₁	1205	1240	1515	1674	1895	1260	1260	1545	1800
	M₁	620	700	860	890	950	700	700	800	900
	N₁	500	550	650	700	800	500	500	6000	700
	Q₁(KN)	11.23	17.3	28.2	36.5	57.8	15.4	25	37.2	60
	Q₂(KN)	12.79	19.46	33.8	39.2	65.8	19.25	32	41.3	65.3
	Q₃(KN)	17.86	28.17	46.31	5850	85.9	20.34	35	60.5	92.2
	Q₄(KN)	15.6	24.83	40.7	52.8	74.28	22.2	37	54.5	84
	地脚螺栓	8-M20×400	8-M20×400	8-M24×500	8=M24500	8-M24×500	8M20×400	8-M20×400	8-M24×500	8-M24×500
