2*5T-2*37.5T弧门卷扬启闭机安装布置图及尺寸参数的详情内容如下。下面介绍的为QHQI型的，也被称为二支点弧门卷扬式启闭机。

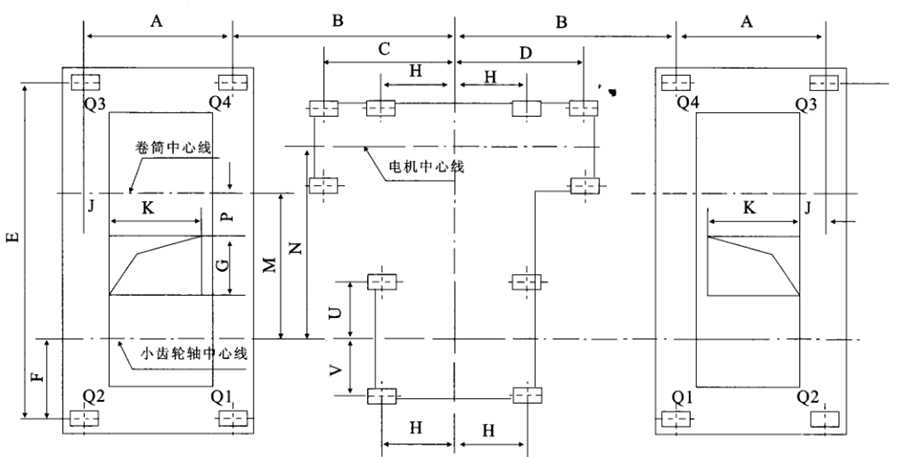

一、2*5T-2*37.5T弧门卷扬启闭机安装布置图
二、2*5T-2*37.5T弧门卷扬启闭机安装布置尺寸参数
| 型号 | QHQI-2x50 | QHQI-2x75 | QHQI-2x100 | QHQI-2x150 | QHQI-2x250 | QHQI-2x375 | |
| 基础布置尺寸(mm) | A | 730 | 906 | 750 | 970 | 1210 | 1705 |
| B | L/2-566 | L/2-655 | L/2-580 | L/2-724 | L/2-922 | L/2-970 | |
| C | 588 | 591 | 690 | 714 | 806 | 820 | |
| D | 755 | 850 | 1014 | 1074 | 1178 | 1330 | |
| E | 1130 | 1490 | 1470 | 1850 | 1940 | 2250 | |
| F | 120 | 292 | 390 | 375 | 133 | 210 | |
| J | 135 | 150 | 87 | 166 | 170 | 150 | |
| K | 450 | 450 | 700 | 400 | 300 | 400 | |
| G | 400 | 450 | 700 | 400 | 300 | 400 | |
| P | 50 | 50 | 150 | 200 | 350 | 200 | |
| M | 500 | 606 | 550 | 800 | 1000 | 1100 | |
| N | 650 | 650 | 800 | 1000 | 1000 | 1250 | |
| Y | 150 | 120 | 188 | 192 | 217 | 260 | |
| H | 165 | 165 | 210 | 295 | 295 | 310 | |
| V | 120 | 120 | 220 | 60 | 60 | 230 | |
| U | 380 | 380 | 420 | 690 | 690 | 620 | |
| 基础载荷(KN) | Q1(KN) | 7.2 | 13.6 | 30.6 | 19.12 | 44.9 | 124.2 |
| Q2(KN) | 33.9 | 36.49 | 54.59 | 78.07 | 143.8 | 153.8 | |
| Q3(KN) | 15.2 | 25.43 | 39.82 | 56.28 | 69.6 | 94.8 | |
| Q4(KN) | 4.47 | 9.48 | 22.4 | 26.53 | 21.7 | 84.6 | |
| 地脚螺栓 | 18-M20x400 | 8-M24x500 10-M20x400 | 18-M24x500 | 8-M30x600 10-M20x400 | 8-M36x400 10-M24x550 | 24-M27x600 10-M24x540 | |
