2*16T-2*40T弧门卷扬启闭机的安装布置图及安装尺寸参数如下，下面为您详细介绍的是QPQII型，也就是三支点型，其中基础水平载荷Q水平=cosa*Q，基础水平载荷Q垂直=sina*Q，a为动滑轮**线与水平方向的夹角，Q等于Q1、Q2、Q3、Q4之和。

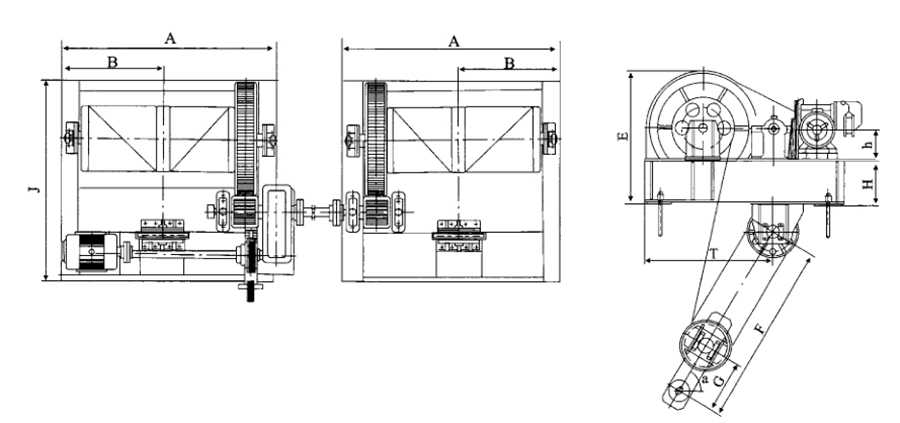

一、2*16T-2*40T弧门卷扬启闭机安装布置图

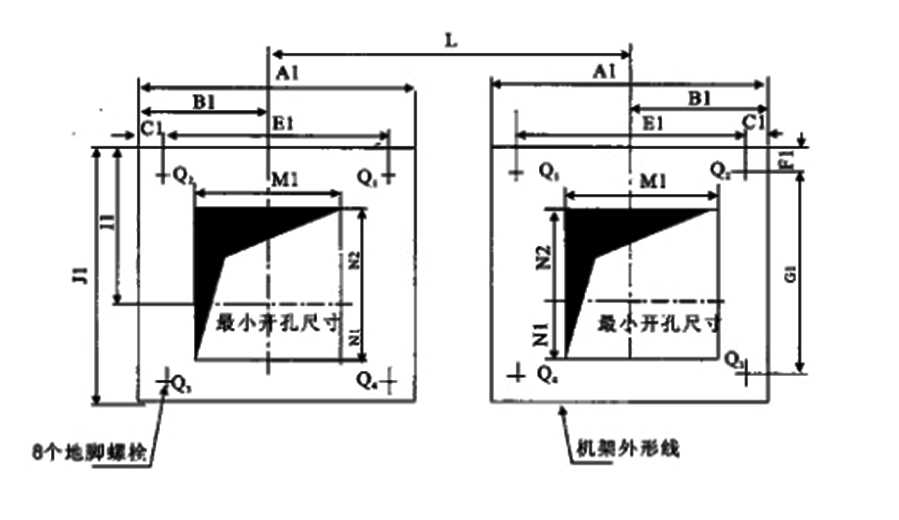

2*16T-2*40T弧门卷扬启闭机安装基础及预埋件布置图
二、2*16T-2*40T弧门卷扬启闭机安装基础及预埋件布置图
| 型号 | QHQII-2×160 | QHQII-2×250 | QHQII-2×400 | |
| 尺寸(mm) | A | 1308 | 1486 | 1682 |
| B | 617 | 696 | 790 | |
| E | 1070 | 1265 | 1373 | |
| F | 1200 | 1200 | 1200 | |
| G | 380 | 460 | 500 | |
| H | 350 | 400 | 500 | |
| h | 250 | 280 | 325 | |
| T | 1114 | 1270 | 1254 | |
| J | 1772 | 2037 | 2273 | |
| A1 | 1308 | 1486 | 1682 | |
| B1 | 617 | 696 | 790 | |
| C1 | 25 | 130 | 180 | |
| E1 | 1258 | 1226 | 1322 | |
| F1 | 130 | 35 | 30 | |
| G1 | 1414 | 1825 | 2000 | |
| T1 | 1114 | 1270 | 1254 | |
| J1 | 1674 | 1895 | 2060 | |
| M1 | 890 | 950 | 1300 | |
| N1 | 350 | 400 | 500 | |
| N2 | 734 | 985 | 974 | |
| Q1(KN) | 36.5 | 57.8 | 92 | |
| Q2(KN) | 39.2 | 65.8 | 104.7 | |
| Q3(KN) | 58.5 | 85.9 | 143 | |
| Q4(KN) | 52.8 | 74.28 | 124 | |
| 地脚螺栓 | 80-M24×500 | 8-M24×500 | 8-M30×600 | |
