2*63-2*125T弧门卷扬启闭机安装布置尺寸及安装图，基础水平载荷Q水平=cosa*Q，基础水平载荷Q垂直=sina*Q，a为动滑轮**线与水平方向的夹角，Q等于Q1、Q2、Q3、Q4之和。下面详细介绍的是关于QPQII型的，也被称为三支点弧门卷扬启闭机。

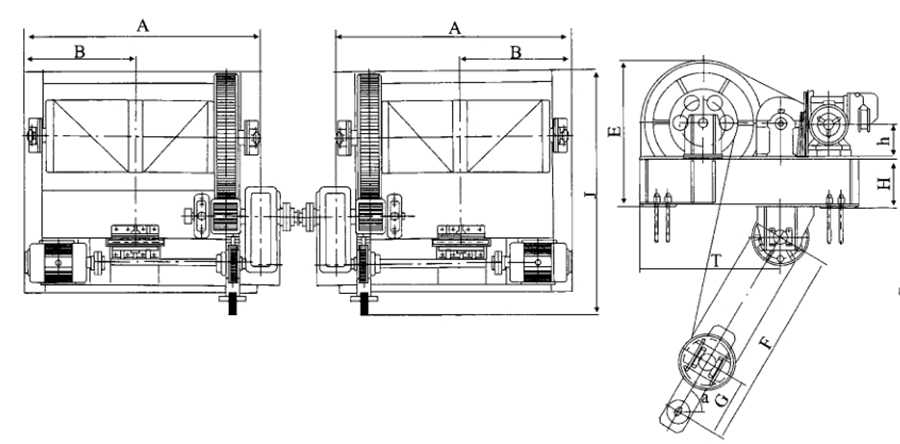

一、2*63-2*125T弧门卷扬启闭机安装布置安装图

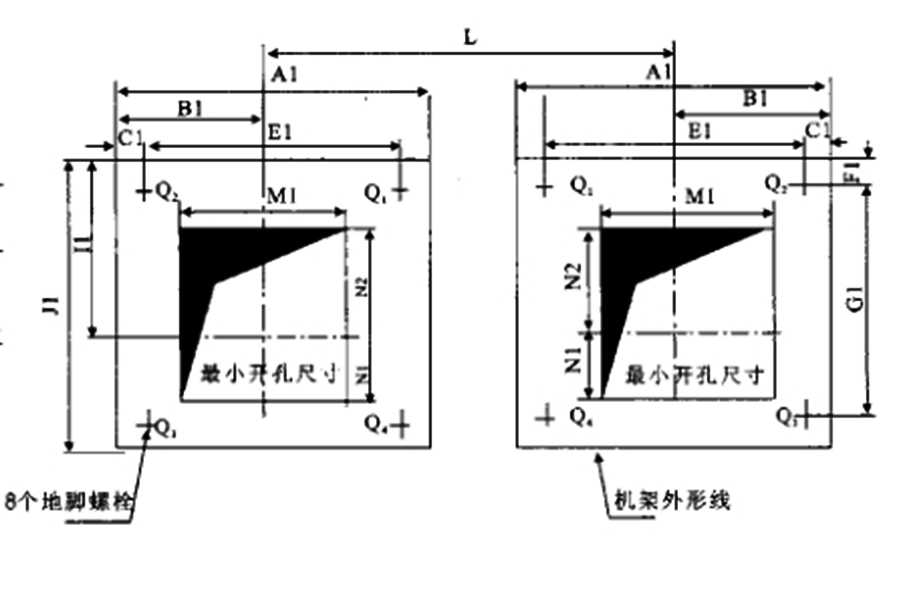

2*63-2*125T弧门卷扬启闭机基础预埋件布置图
二、2*63-2*125T弧门卷扬启闭机安装布置尺寸参数
| 型号 | QHQII-2x630 | QHQII-2x800 | QHQII-2x1000 | QHQII-2x1250 | |
| 尺寸(mm) | A | 2442 | 2540 | 2895 | 3155 |
| B | 1163 | 1200 | 1378 | 1514 | |
| E | 1580 | 1645 | 1875 | 1965 | |
| F | 1450 | 2400 | 2600 | 2800 | |
| G | 550 | 600 | 660 | 750 | |
| H | 600 | 620 | 820 | 820 | |
| h | 325 | 315 | 315 | 315 | |
| T | 1456 | 1550 | 1585 | 1785 | |
| J | 2475 | 2569 | 2604 | 2814 | |
| A1 | 2442 | 2540 | 2775 | 3055 | |
| B1 | 1163 | 1200 | 1378 | 1514 | |
| C1 | 56 | 60 | 60 | 50 | |
| E1 | 2330 | 2420 | 2775 | 3055 | |
| F1 | 76 | 190 | 190 | 190 | |
| G1 | 2060 | 1955 | 2010 | 2220 | |
| T1 | 1456 | 1550 | 1585 | 1785 | |
| J1 | 2211 | 2335 | 2390 | 2600 | |
| M1 | 1800 | 1700 | 2000 | 2300 | |
| N1 | 525 | 500 | 550 | 550 | |
| N2 | 1130 | 1110 | 1145 | 1345 | |
| 基础载荷 | Q1(KN) | 123.8 | 154.3 | 193.8 | 229.3 |
| Q2(KN) | 134.12 | 172.3 | 213.8 | 247.3 | |
| Q3(KN) | 238.5 | 333.2 | 413.7 | 529.2 | |
| Q4(KN) | 225.5 | 277.2 | 373.7 | 486.2 | |
| 地脚螺栓 | 8-M30×600 | 8-M36×630 | 8-M36×630 | 8-M36×630 | |
