160-200T弧门卷扬启闭机安装尺寸参数及安装图，机型为QHQII型，基础水平载荷Q水平=cosa*Q，基础水平载荷Q垂直=sina*Q，a为动滑轮**线与水平方向的夹角，Q等于Q1、Q2、Q3、Q4之和。

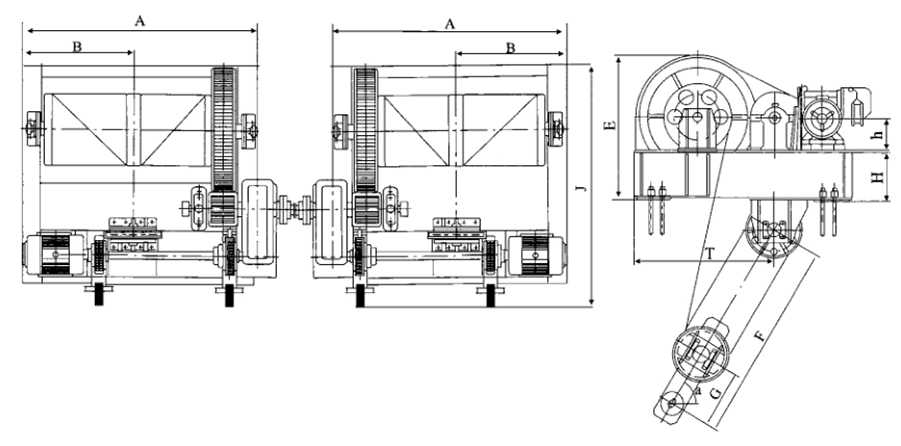

一、160-200T弧门卷扬启闭机安装布置图

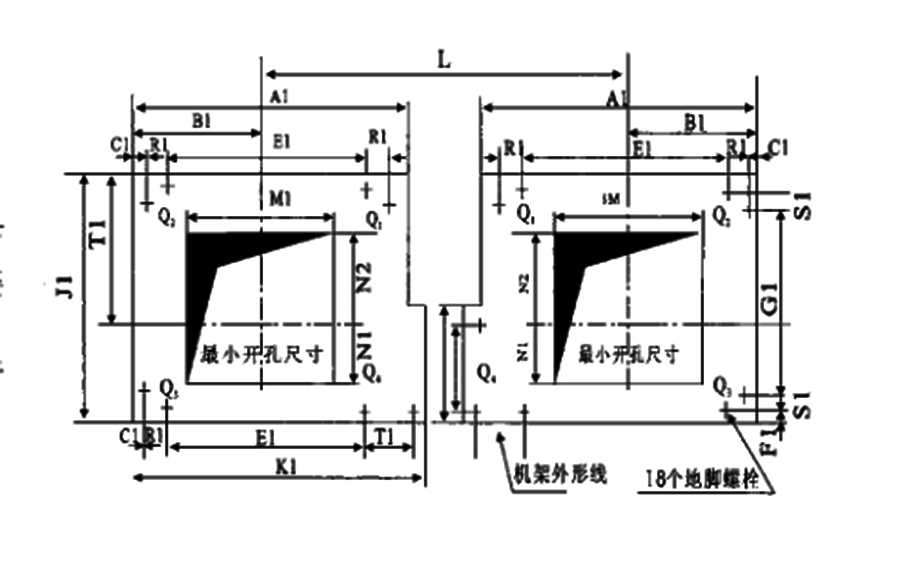

160-200T弧门卷扬启闭机基础及预埋件布置图
二、160-200T弧门卷扬启闭机安装尺寸参数
| 型号 | QHQII-2x1600 | QHQII-2x2000 | |
| 布置尺寸(mm) | A | 3280 | 3840 |
| B | 1560 | 1825 | |
| E | 2380 | 2660 | |
| F | 3200 | 4000 | |
| G | 900 | 900 | |
| H | 1020 | 1220 | |
| h | 420 | 420 | |
| T | 2070 | 2240 | |
| J | 3239 | 3409 | |
| 基础尺寸(mm) | A1 | 3280 | 3840 |
| B1 | 1560 | 1825 | |
| C1 | 60 | 60 | |
| E1 | 2680 | 3240 | |
| F1 | 36 | 40 | |
| G1 | 2610 | 2780 | |
| T1 | 2070 | 2240 | |
| J1 | 3010 | 3180 | |
| K1 | 3750 | 4310 | |
| M1 | 2260 | 2900 | |
| N1 | 675 | 675 | |
| N2 | 1620 | 1790 | |
| R1 | 240 | 240 | |
| S1 | 164 | 160 | |
| T1 | 735 | 735 | |
| V1 | 1220 | 1220 | |
| W1 | 1148 | 1140 | |
| 基础载荷 | Q1(KN) | 294.5 | 349 |
| Q2(KN) | 323.5 | 383 | |
| Q3(KN) | 690.5 | 883 | |
| Q4(KN) | 625.5 | 797..0 | |
| 地脚螺栓 | 18-M30x600 | 18-M36x630 | |
