不锈钢闸门HZM型是我们日常生产、生活中常见的一种水利闸门，多被用于城市给水排水、自来水厂、污水处理厂、城市雨污水泵站、水利防汛、化工、防洪、水利等水工构筑物进、出水口、作流道切换或截断水流之用。其常见型号的安装尺寸参数及安装布置图如下。
一、不锈钢闸门HZM型安装布置图
不锈钢闸门HZM外形安装布置图

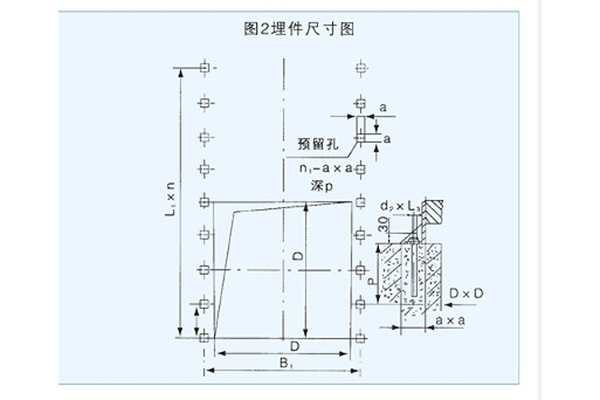

不锈钢闸门HZM预埋件安装布置图
二、不锈钢闸门HZM安装尺寸参数
| 规格型号 | 口径 | 安装尺寸 | |||||||
| DxD | L | L1×n | L2 | H | n1-Φd | n1-a×a | P | d1×L2 | |
| HZM-500 | 500×500 | 1000 | 250×4 | 90 | 1250 | 10-14.5 | 10-120×120 | 250 | M12×200 |
| HZM-600 | 600×600 | 1200 | 300×4 | 90 | 1450 | 10-14.5 | 10-120×120 | 250 | M12×200 |
| HZM-800 | 800×800 | 1600 | 200×8 | 90 | 1880 | 10-14.5 | 10-120×120 | 250 | M12×200 |
| HZM-1000 | 1000×1000 | 2000 | 250×8 | 90 | 2180 | 10-14.5 | 10-120×120 | 250 | M12×200 |
| HZM-1200 | 1200×1200 | 2400 | 300×8 | 90 | 2610 | 10-14.5 | 10-120×120 | 250 | M12x200 |
| HZM-1400 | 1400×1400 | 2800 | 350×8 | 90 | 3010 | 10-14.5 | 10-120×120 | 250 | M12×200 |
三、说明
以上规格型号的布置尺寸参数仅供参考，详情以实际施工设计为准，除以上规格型号外，本厂支持定制生产加工各种异形闸门。
