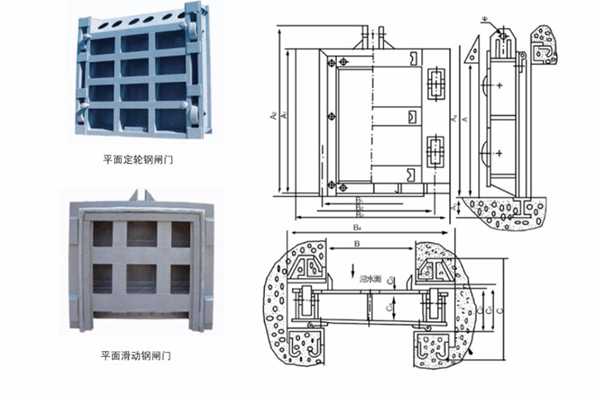

平面钢制闸门的结构组件可以说分为三部分，分别为门叶、埋固件、启闭机设备，而门叶相对比较复杂比如有面板、梁格、空间连接结构、行走支撑等，下面铄洋重工小编为您详细说明。
1、门叶：门叶是一种活动挡水结构，用于封闭和打开孔。门叶结构由面板、横梁、横向和纵向连接系统、行走支撑(滚轮或滑块)和止水组成。
(1)面板：用于直接挡水，并将承受的水压传递给梁。面板通常位于闸门上游的表面，这样可以避免梁格和行走支撑沉浸在水中而积聚污垢，也可以减少闸门底部通过水产生的振动。只有静水开关的闸门或开关闸门时门底流速较小的闸门。为了方便设置止水，面板不在闸门下游。
(2)梁格：用于承载面板，以降低面板跨度，降低面板厚度。梁格一般包括主梁、次梁(包括水平次梁、垂直次梁、顶梁和底梁)和边梁。他们一起支撑面板，通过次梁、主梁和边梁依次将面板的水压传递给闸门的行走支撑。
(3)空间连接系统：由于门叶结构是垂直梁板结构，梁格的白重是垂直的，而梁格承受的水压是水平的。因此，为了使每根梁都处于其外力作用的平面中，有必要使用连接系统来确保整个梁格在闸门空间的相对位置。与此同时，连接系统还可以增强门叶结构在水平垂直平面和垂直垂直平面中的刚度。
水平连接系统位于闸门水平垂直平面内，其形式一般为实腹隔板式，也有桁架式。水平连接用于支撑顶梁、底梁和水平次梁，并将所承受的力传递给主梁。与此同时，水平连接保证了门叶结构在水平垂直平面中的刚度，不会使门顶和门底过度变形。
纵向连接通常采用桁架式或刚架式。桁架结构的杆件由横向连接的下弦、主梁的下翼缘和另一个斜杆组成。这种桁架支撑在侧梁上，其主要功能是承受门叶白重和其他可能产生的垂直荷载，并与水平连接保证了整个门叶结构在空间中的刚度。
(4)行走支撑：为了保证门叶结构上下移动的灵活性，需要在侧梁上设置滚轮或滑块。这些行走支撑还将闸门上承受的水压传递到埋在门槽内的轨道上，而不是手推启闭机。
(5)吊具：用于连接启闭机的牵引部件。
(6)止水:为了防止闸门漏水,水利闸门启闭机,在门叶结构与孔口周围之间的所有缝隙里需要设置止水(也称水封)。常用的止水是固定在门叶结构上的定型橡皮止水。
2、埋固构件
门槽的埋设构件主要有:行走支承的轨道、与止水橡皮相接触的型钢、为保护门槽和孔口边棱处的混凝土免遭破坏所设置的加固角钢
3、启闭机械设备:
启闭机械设备也称钢闸门的操作设备,它关系到水工建筑物的正常运行,出应满足一般其中机械的要求外,工作安全可靠和操作灵活方便具有特殊的意义。对于小型闸门,常用螺杆式启闭机,对于大、中型闸门常采用卷扬式启闭机或油压式启闭机。选择启闭机械设备时,主要考虑以下几个因素:闸门形式、封口尺寸和运行条件,同型闸门孔口数量和闸门设置参数,其比例、启闭读度,轻笔记动力状况、设置地点、空间尺度和其他操作要求等。
