不锈钢闸门技术参数大全

作者：铄洋重工浏览量：29 来源：本站时间：2024-04-13 22:24:25

信息摘要：

为了方便广大用户能够更好的选型，铄洋重工将从不锈钢闸门常见规格型号的性能参数、结构组件材质性能、外形结构布置图及外形安装尺寸参数（包含预埋件布置尺寸参数）等方面为您详细说明。一、不锈钢闸门性能参数表使用介质清水、污水、海水以及酸性介质适用温度≤80℃工作水头正向≤10m；反向≤2m二、不锈钢闸门结构组件材质

为了方便广大用户能够更好的选型，铄洋重工将从不锈钢闸门常见规格型号的性能参数、结构组件材质性能、外形结构布置图及外形安装尺寸参数（包含预埋件布置尺寸参数）等方面为您详细说明。

一、不锈钢闸门性能参数表

使用介质	清水、污水、海水以及酸性介质
适用温度	≤80℃
工作水头	正向≤10m；反向≤2m

二、不锈钢闸门结构组件材质性能表

1	闸框	304
2	契形块	304
3	闸板	304
4	密封圈	硅橡胶、丁青橡胶
5	压板	密封圈
6	销子	304
7	丝杆	304
8	连接套	304
9	HT200、Q235-A	启闭机座
10	标准品	手动、气动、电动、启闭机
11	密封条	橡胶

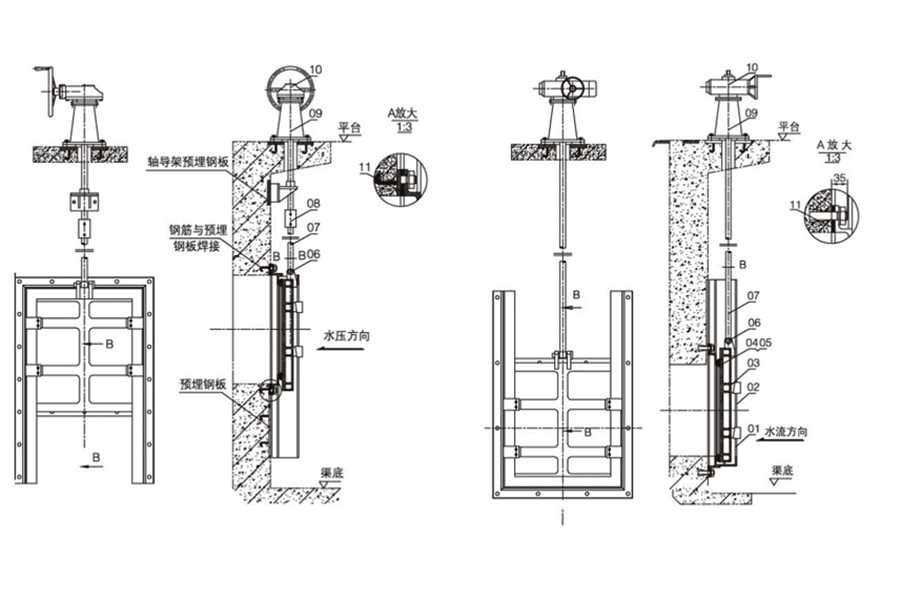

三、不锈钢闸门结构布置图

不锈钢闸门结构布置图

四、不锈钢闸门外形安装尺寸参数

不锈钢闸门外形尺寸参数表

规格	外形尺寸
DNxDN	A	I	E	N
200×200	400	520	75	/
250×250	450	620	75	/
300×300	500	720	75	/
350×350	600	820	75	/
400×400	650	920	75	/
500×500	750	1120	75	/
600×600	850	1400	87	/
700×700	950	1600	87	/
800×800	1050	1800	87	/
900×900	1150	2000	87	/
1000×1000	1250	2200	87	/
1200×1200	1450	2600	87	/
1400×1400	1650	3000	100	/
1500×1500	1750	3200	100	/
1600×1600	1850	3400	100	/
1800×1800	2100	3800	100	/
2000×2000	2500	4210	135	/
2200×2200	2700	4610	135	/
2400×2400	2900	5010	135	/
2500x2500	3000	5210	135	/
2600×2600	3100	5410	135	/
2800×2800	3300	5820	135	/
3000×3000	3500	6220	150	/
3200×3200	3700	6620	150	1600
3400×3400	3900	7020	150	1600
3600×3600	4100	7420	150	1800
3800×3800	4300	7820	150	1800
4000×4000	4500	8220	150	2000

不锈钢闸门预埋件及预留孔尺寸参数表

规格	预埋件及预留孔尺寸
DNxDN	C1	L	Φ	b1	b2	B	C	H
200×200	300	570	80	150	200	80	600-1500	根据用户要求而定
250×250	400	670	80	150	200	80	600-1500
300×300	500	770	80	150	200	80	600-2000
350×350	520	870	80	150	200	80	700-2000
400×400	550	970	80	150	200	80	750-2000
500×500	600	1170	100	150	200	80	900-2000
600×600	650	1500	100	200	300	100	1050-2500
700×700	700	1600	100	200	300	100	1200-2500
800×800	750	1800	120	200	300	100	1400-2500
900×900	800	2000	120	200	300	100	1550-2500
1000×1000	900	2200	150	200	300	100	1700-2500
1200×1200	1000	2600	160	250	400	120	2000-3000
1400×1400	1150	3000	160	250	400	120	2400-3000
1500×1500	1200	3200	160	250	400	120	2500-3000
1600×1600	1250	3400	160	250	400	120	2600-3000
1800×1800	1350	3800	160	250	400	150	3000
2000×2000	1450	4250	160	300	400	150	3400
2200×2200	1650	4650	200	300	500	150	3700
2400×2400	1750	5050	200	300	500	150	4000
2500x2500	1800	5250	200	300	500	150	4150
2600×2600	1850	5450	200	300	500	150	4300
2800×2800	1950	5850	200	300	500	150	4600
3000×3000	2050	6250	200	300	500	150	4900
3200×3200	2150	6650	200	300	500	200	5200
3400×3400	2250	7050	250	300	500	200	5500
3600×3600	2350	7450	250	300	500	200	5800
3800×3800	2450	7850	250	300	500	200	6100
4000×4000	2550	8250	250	300	500	200	6400
