HZM不锈钢闸门主要由门框、门体、支承板、密封装置等部件所组成。由于在设计中采用了耐腐蚀的不锈钢材料和双向支承结构的方式，所以具有重量轻、耐蚀性好、使用寿命长、可双向承压受力条件及密封性能好等特点。其常见型号的外形尺寸及外形结构图如下。
一、HZM不锈钢闸门规格型号外形尺寸参数表
| 规格型号 | 口径 | 外形尺寸 | ||||||
| DxD | B | B1 | C | E | G | b | Φd | |
| HZM-500 | 500×500 | 680 | 640 | 370 | 117 | 135 | 40 | 25 |
| HZM-600 | 600×600 | 780 | 740 | 420 | 117 | 140 | 40 | 25 |
| HZM-800 | 800×800 | 980 | 940 | 520 | 119 | 165 | 50 | 30 |
| HZM-1000 | 1000×1000 | 1180 | 1140 | 620 | 120 | 174 | 50 | 30 |
| HZM-1200 | 1200×1200 | 1380 | 1340 | 730 | 129 | 194 | 50 | 40 |
| HZM-1400 | 1400×1400 | 1580 | 1540 | 830 | 129 | 214 | 50 | 40 |

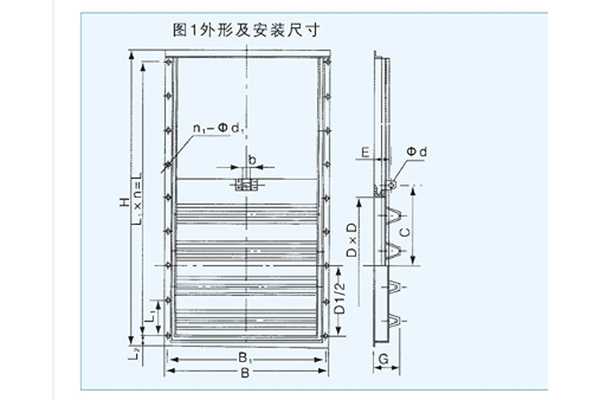

二、HZM不锈钢闸门外形结构图
三、技术性能
1、设计工作压力0.1MPa
2、渗漏量小于1.24L/min·n
四、HZM不锈钢闸门用途
主要用于城市给水排水、化工、防洪、水利等水工构筑物进、出水口、作流道切换或截断水流之用。可广泛用于自来水厂、污水处理厂、城市雨污水泵站、水利防汛等行业。
