不锈钢闸门PZM型采用渠道整体合装结构形式，多以暗杆式、平面加筋型、插板式安装，由启闭机带动丝杆转动，在梯形螺纹作用下使启闭螺母带动门体上下运行，以达到截断或疏通水流的作用，主要用于给水、排水工程，用于截断渠道内的水流，其工作介质为常温下的原水、清水、污水。其主要性能参数、外形结构安装布置图、外形及安装布置参数、特点如下。
一、不锈钢闸门PZM型主要性能参数
| 序号 | 基本性能 | 数值 | 单位 |
| 1 | *大工作水压 | 0.06 | Mpa |
| 2 | 工作介质酸碱度 | 6-9 | PH |
| 3 | *大泄漏量(密封长度) | 1.25 | 1/m·min |
| 4 | 启门*大手动力 | ≤150 | N |

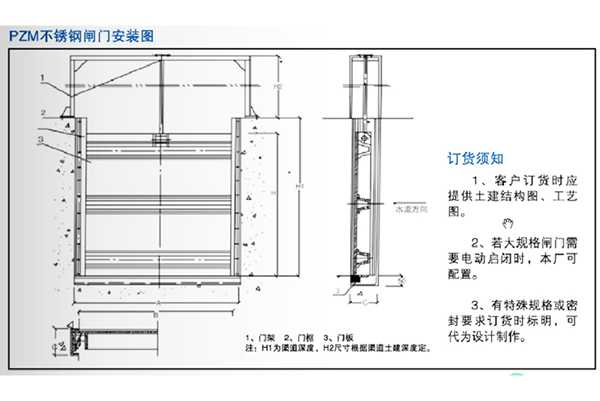

二、不锈钢闸门PZM型外形结构及安装布置图
说明：H1为渠道深度，H2尺寸根据渠道土建深度定。
三、不锈钢闸门PZM型外形及安装布置尺寸参数
| 型号格 | 安装尺寸 | ||||||
| A | B | C | H | ||||
| 500×600 | 620 | 500 | 100 | 600 | |||
| 800×500 | 912 | 900 | 200 | 500 | |||
| 1000×800 | 1120 | 1000 | 120 | 800 | |||
| 1200×1000 | 1320 | 1200 | 120 | 1000 | |||
| 1200×1200 | 1320 | 1200 | 120 | 1200 | |||
| 1400×1000 | 1530 | 1400 | 150 | 1000 | |||
| 1800×1200 | 1950 | 1800 | 150 | 1200 | |||
| 2500×1500 | 2650 | 2500 | 200 | 1500 | |||
| 2000×5000 | 2150 | 2000 | 200 | 5000 | |||
| 2500×4000 | 2650 | 2500 | 200 | 4000 | |||
四、不锈钢闸门PZM型特点优势
1、对渠道的适应性强，橡胶密封，止水性能好；
2、闸门的过水断面与渠道等宽，超宽型可制作成双点启闭；
3、不锈钢制作，重量轻便，防腐性能好。
