平面滚轮式钢制闸门是一种适用于各种水利工程项目中的水位调节，比如水库、水电站、大坝、进水渠、排河等等，是一种常用的水工钢制闸门，具有结构简单、耐久性强、使用寿命长、操作灵活等特点，其常见的型号尺寸参数及结构图如下。
一、平面滚轮钢制闸门选型尺寸参数
| 型号规格 | 外形尺寸(mm) | ||||||||||||
| A | A1 | A2 | A3 | B | B1 | B2 | B3 | C | C1 | C2 | C3 | Φ | |
| GLZ-1000×1000 | 1000 | 1100 | 1243 | 100 | 1000 | 1200 | 1250 | 1300 | 240 | 317 | 6 | 130 | 27 |
| GLZ-2000×2000 | 2000 | 2100 | 2294 | 100 | 2000 | 2200 | 2250 | 2300 | 300 | 317 | 8 | 180 | 32 |
| GLZ-3000×3000 | 3000 | 3100 | 3354 | 100 | 3000 | 3200 | 3320 | 3440 | 390 | 356 | 8 | 250 | 2×37 |
| GLZ-4000×4000 | 4000 | 4100 | 4410 | 140 | 4000 | 4200 | 4340 | 4480 | 480 | 440 | 10 | 320 | 2×47 |
| GLZ-5000×5000 | 5000 | 5100 | 5490 | 140 | 5000 | 5200 | 5380 | 5560 | 560 | 520 | 10 | 400 | 2×52 |
| GLZ-6000×6000 | 6000 | 6100 | 6400 | 140 | 6000 | 6200 | 9380 | 6560 | 640 | 600 | 10 | 480 | 2×62 |
| GLZ-7000×7000 | 7000 | 7100 | 7400 | 140 | 7000 | 7200 | 7410 | 7620 | 760 | 720 | 10 | 600 | 2×72 |
| GLZ-8000×8000 | 8000 | 8100 | 8440 | 140 | 8000 | 8200 | 8410 | 8620 | 880 | 830 | 10 | 700 | 2×82 |
| GLZ-9000×9000 | 9000 | 9100 | 9490 | 140 | 9000 | 9200 | 9450 | 9450 | 980 | 930 | 10 | 800 | 2×92 |
| GLZ-10000×10000 | 10000 | 10100 | 10490 | 140 | 10000 | 10200 | 10450 | 10450 | 1080 | 1030 | 10 | 900 | 2×102 |

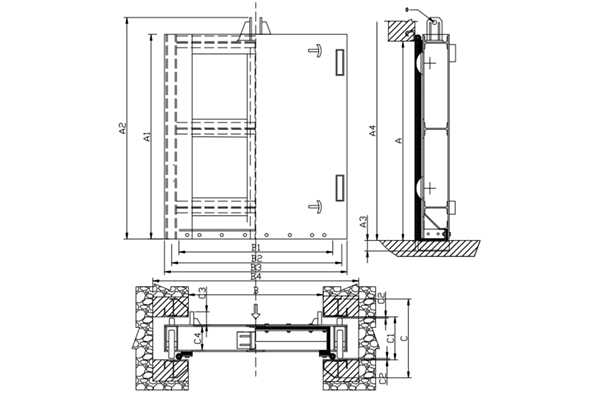

二、平面滚轮钢制闸门GLZ结构图
三、选型说明
1、滚轮式钢闸门GLZ适用于安装各种水利工程上使用，但需要注意的是进水渠道，排河一般选用间前上游三边止水，进水闸孔建议选用闸后下游四边止水；
2、规格1000-2000时为型钢结构整体式，多选用单吊启闭机；
3、规格3000-10000时为型钢结构组装式，多选用双吊启闭机；
4、根据用户特殊要求，可把滚动支承改为滑动支承；
5、根据用户特殊要求，可生产厂标准规格外异形型钢闸门；
6、可根据用户来图样，制造各种异形型钢闸门或为用户设计异形型钢闸门图样；
7、根据用户水利工程要求水头高、低来配备启动机。（启门力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数）
