常见的机闸一体钢制渠道闸门外形结构图、外形及安装尺寸参数如下。

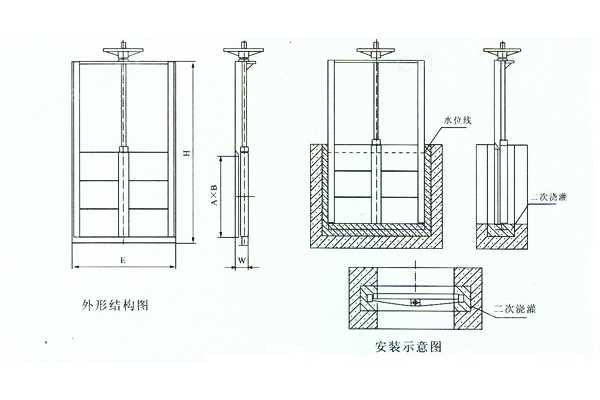

一、机闸一体钢制渠道闸门外形结构图
由上图不难看出，机闸一体钢制闸门的结构组件优启闭机、丝杆、橡胶密封、闸槽、销轴、闸板等组件构成。

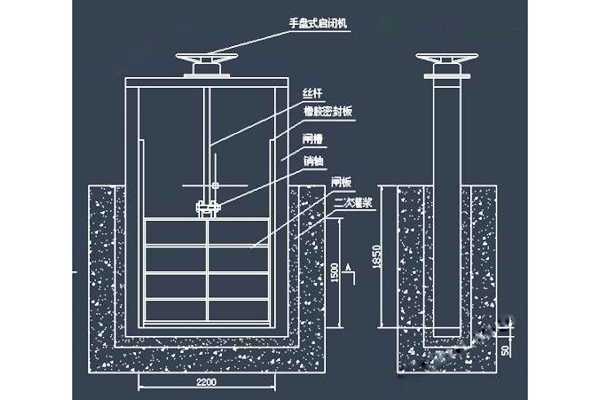

二、机闸一体钢制渠道闸门安装布置图
三、机闸一体钢制渠道闸门型号外形及安装尺寸参数
| 公称通径 | A | B | H | W | E |
| 300×300 | 300 | 300 | 850 | 120 | 420 |
| 400×400 | 400 | 400 | 1050 | 120 | 520 |
| 500×500 | 500 | 500 | 1250 | 120 | 660 |
| 600×600 | 600 | 600 | 1450 | 120 | 760 |
| 700×700 | 700 | 700 | 1650 | 120 | 860 |
| 800×800 | 800 | 800 | 1850 | 120 | 960 |
| 900×900 | 900 | 900 | 2050 | 120 | 1060 |
| 1000×1000 | 1000 | 1000 | 2250 | 120 | 1160 |
| 1200×1200 | 1200 | 1200 | 2650 | 140 | 1360 |
| 1400×1400 | 1400 | 1400 | 3050 | 140 | 1560 |
| 1500×1500 | 1500 | 1500 | 3250 | 140 | 1660 |
| 1600×1600 | 1600 | 1600 | 3450 | 140 | 1760 |
| 1800×1800 | 1800 | 1800 | 3850 | 160 | 1960 |
| 2000×2000 | 2000 | 2000 | 4250 | 160 | 2160 |
